قسم الميكروكنترولر والروبوت ودوائر الاتصال بالحاسب الالي قسم المتحكمات الـ microcontroller و المعالجات microprocessor و التحكم الرقمي بالكمبيوتر CNC والانظمة الآلية والروبوت Robots

أدوات الموضوع

General-ah
:: مهندس ::
تاريخ التسجيل: Mar 2007
المشاركات: 46
نشاط [ General-ah ]
قوة السمعة:0
قديم 11-03-2010, 01:14 AM المشاركة 1
Question أتمنى على أعضاء المنتدى الكرام مساعدتي Twitter FaceBook Google+



أريد دائرة للتحكم في تشغيل متور بالكمبيوتر تعمل على usb اعملها برنامج لالفيجول بيسك يشغلها أتمنى التوضيح التام ولكم جزيل الشكر

اعلانات

M_Hamed38
:: مهندس ::
تاريخ التسجيل: Apr 2007
المشاركات: 14
نشاط [ M_Hamed38 ]
قوة السمعة:0
قديم 13-03-2010, 12:37 AM المشاركة 2
افتراضي


انا ممكن افيدك بدائرة تحكم بموتور يدور يمين او شمال والبرنامج جاهز بس مش عن طريق usb ولكن عن طريق parallel port
كل مايخص الدائرة ولكن يجب عليك تشغيلها ببرنامج Proteus
http://www.mediafire.com/?3kzrtotdtw1
ثانيا البرنامج الخاص بتشغيل الموتور ويتم التحكم بتشغيل الموتور ليدور جهة عقارب الساعة او العكس
http://www.mediafire.com/?hkannugrmyy

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


General-ah
:: مهندس ::
تاريخ التسجيل: Mar 2007
المشاركات: 46
نشاط [ General-ah ]
قوة السمعة:0
قديم 13-03-2010, 07:52 AM المشاركة 3
افتراضي


شكرا لك ألف شكر يا بشمهندس على الرد والأهتمام
وجاري التحميل وربنا يبارك فيك
بس عندي سؤال ممكن أربط برنامج التحكم في المتور بالفيجول بيسك لأن العمل مشترك بيني ومبرمج فيجول بيسك
ولك خااااااااااالص شكري واسأل الله لكم التوفيق وارجورسول الله بالرضا عنكم


M_Hamed38
:: مهندس ::
تاريخ التسجيل: Apr 2007
المشاركات: 14
نشاط [ M_Hamed38 ]
قوة السمعة:0
قديم 13-03-2010, 11:21 AM المشاركة 4
افتراضي


عندي سؤال ممكن أربط برنامج التحكم في المتور بالفيجول بيسك لأن العمل مشترك بيني ومبرمج فيجول بيسك
ولك خااااااااااالص شكري واسأل الله لكم التوفيق وارجورسول الله بالرضا عنكم
عفوا اخي الكريم
الدائرة والبرنامج مش من تصميمي ولكن من تصميم احد اصدقائي والبرنامج مبرمج بالفيجوال بيسك يا ريت توضح سؤالك بالضبط عشان اعرف افيدك


General-ah
:: مهندس ::
تاريخ التسجيل: Mar 2007
المشاركات: 46
نشاط [ General-ah ]
قوة السمعة:0
قديم 13-03-2010, 11:29 PM المشاركة 5
افتراضي


أخي العزيز بارك الله فيك
أقصد ان مطلوب مني دائرة تعمل على الكمبيوتر تكون بسيطه لأن معيا مبرمج فيجول بيسك عنده برنامج عايزله دايره يجربه تكون بسيطه هذا الموضوع أتمنى يكون وضح لحضرتك ..
ولك خالص شكري وبارك الله فيك


M_Hamed38
:: مهندس ::
تاريخ التسجيل: Apr 2007
المشاركات: 14
نشاط [ M_Hamed38 ]
قوة السمعة:0
قديم 15-03-2010, 06:33 PM المشاركة 6
افتراضي


السلام عليكم
اولا اسف علي التاخير نظرا لظروف دراستي
ثانيا انا فهمت انك مش عايز تصمم الدائرة دي عملي ولكن انت عايز تشغلها علي كمبيوتر وانا عندي الدائرة اتفضل
http://www.mediafire.com/?mujaywzthkm
والتصميم ده بيشتغل علي برنامج اسمه Proteus 7.6SP4 و ممكن المبرمج يصمم برنامج يتحكم به في الدائرة كما يشاء وارجو ان اكون وفقت في مساعدتك وانا موجود ان شاء الله لاي استفسار استطيع الرد عليه


M_Hamed38
:: مهندس ::
تاريخ التسجيل: Apr 2007
المشاركات: 14
نشاط [ M_Hamed38 ]
قوة السمعة:0
قديم 15-03-2010, 06:39 PM المشاركة 7
افتراضي

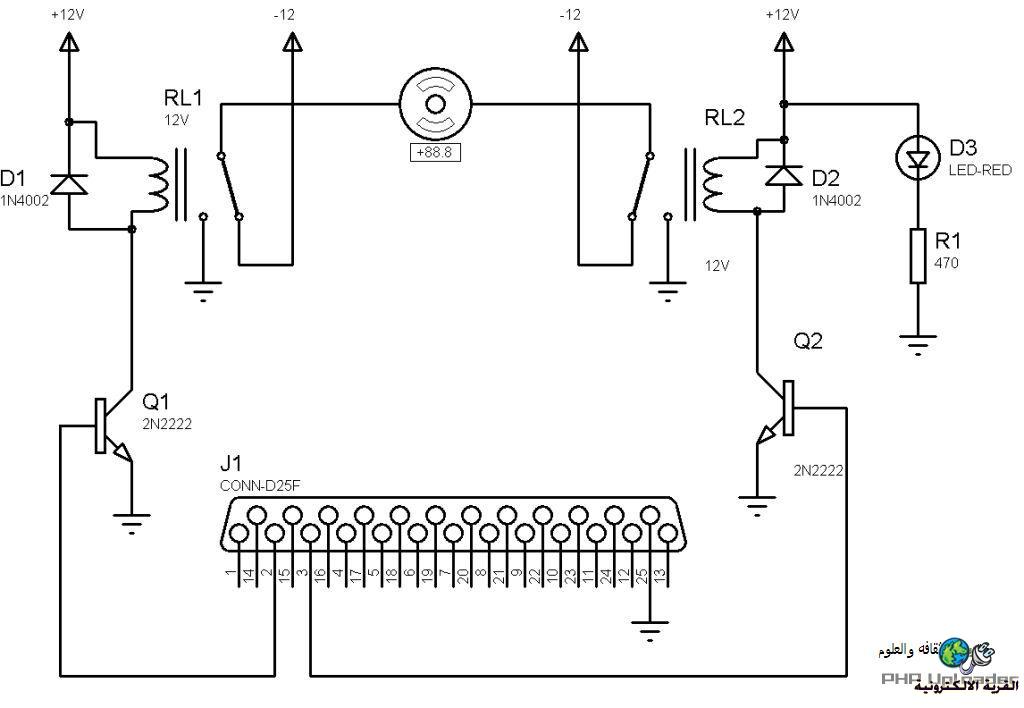

اخي الكريم هذا هو المخطط الصحيح للدائرة



General-ah
:: مهندس ::
تاريخ التسجيل: Mar 2007
المشاركات: 46
نشاط [ General-ah ]
قوة السمعة:0
قديم 16-03-2010, 12:32 AM المشاركة 8
افتراضي


ألف ألف مليون شكر لك يا بش مهندس والله وشكرا لك ألف شكر
انا هعمل انشاء الله الدائره عملي لأنه هو مبرمج فقط وانا اول مره احتك بالدوائر ال بتعمل بواسطة الكمبيوتر قرات عنها فقط ..... فلك جزيل الشكر..... وفيت وكفيت والله.....
لكن اسمحلي بسؤالين للأستفسار
هنا الترانزيستور بيشتغل كمفتاح فقط ولا له فايده تاني؟
والمقاومه 470 هي فايدتها تخفيض الجهد على n-jun ولا لها فايده غير كده ؟
وألف شكر لك مرة تانيه والله انا مش عارف اوصفلك مدى سعادتي واحتياري في تعبيرات الشكر لك
