افتراضي تنظيف وحدة السخان لمكينات Twitter FaceBook Google+



بسم الله الرحمن الرحيم


تنظيف وحدة السخان لمكينات الريكو الأفيشيو

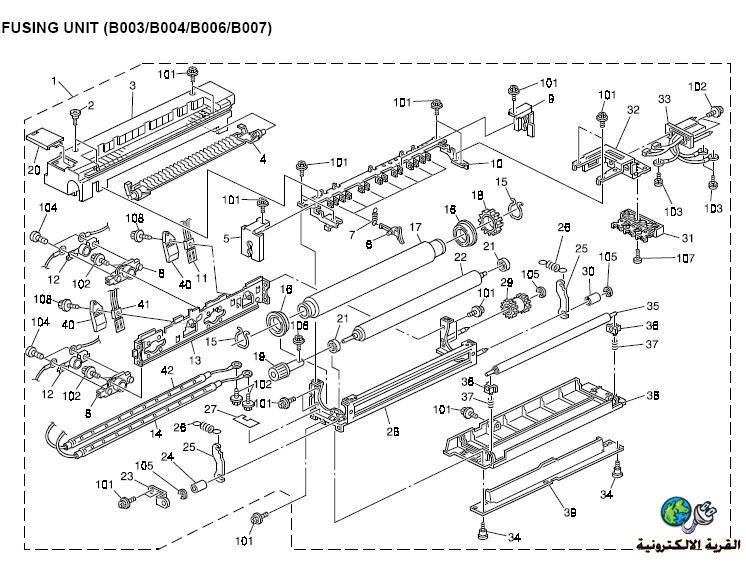

صورة توضيحية لموديل ما

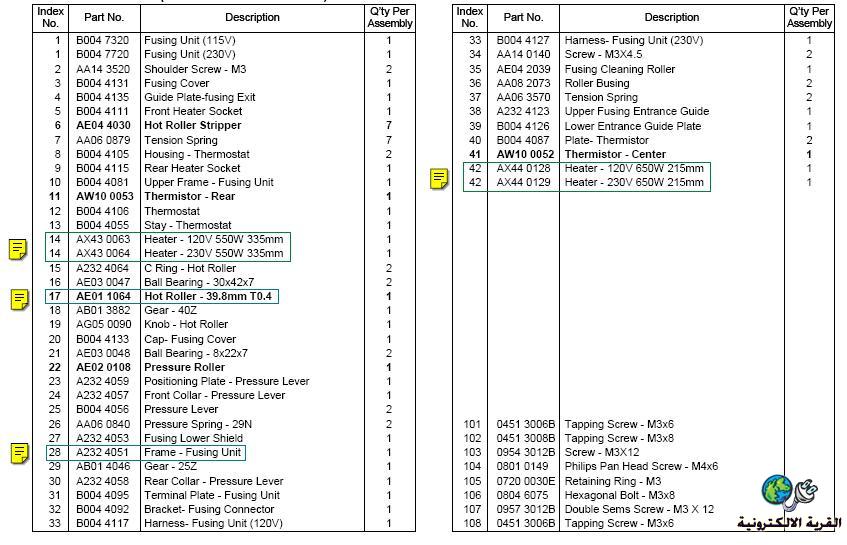

أسماء بأرقام كل قطعة داخل السخان لهذا الموديل



التنظيف

تنظيف جميع الأجزاء ذات الأرقام

4, 6, 7, 11, 12, 17, 22, 35

ثم عمل تنظيف الاتي ذكره:-

1.حساس الحرارة Fusing thermistor رقم 41-11 وتسمي Thermistor
2.وحدة فيوز الزيادة القصوي درجة الحرارة رقم 12 وتسمي Thermostat لقطع التيار الكهربي عن اللمبة Fusing Lamp
3.أسطوانة رقم 35 وتمسي Fusing Cleaning Roller
4.أسطوانة رقم 22 تنظف بالقماش وتمسي Pressure Roller
5.أسطوانة رقم 17 تنظف من الحبر بمادة السبرتو الأحمر دون خربشتها أو تجريحها وتمسي Hot Roller
6.أظافر عدم التصاق الورقة مع أسطوانة السخان رقم 6 يجب تنظيفها من الحبر بمفك عادي ( - ) وتسمي Hot Roller Stripper
7.التأكد من سلامة اليايات (السست) رقم 7 وتسمي Tension Spring

ملحوظة هامة:-

ويجب غلق الآلة من المفتاح الرئيسي ونزع وصلة LAN أن وجدت ونزع الفيشة الرئيسية للآلة وعمل ما سبق ذكرة بأعلى

بعد ذلك ركب الأجزاء كاملة وبطريقة سليمة وصحيحة ثم ادرجها بالماكينة وبعد ذلك شغل الماكينة

ثم عمل الغاء للكود عن طريق الدخول للسيرفيس لها ثم ادخل الكود

أولاً: كيفية الدخول علي سيرفيس الآلة

من هنا

http://www.qariya.com/vb/showthread.php?t=56724


ثانياً: الغاء الكود

الدخول علي السيرفيس Copy SP

C (Yellow) 107 C -Red
لمدة 3 ثواني

الطريقة المختصرة

Copy SP - SP Direct - 7807# - Execute

الطريقة العادية

Copy SP - Data Log - SC/Jam Counter Reset - Execute


لمزيد من المعلومات ادخل هنا

http://www.qariya.com/vb/showthread.php?t=56676


اعلانات

الصورة الرمزية Elhendawee
Elhendawee
:: مهندس متواجد ::
تاريخ التسجيل: Mar 2006
المشاركات: 56
نشاط [ Elhendawee ]
قوة السمعة:0
قديم 22-04-2010, 02:57 PM المشاركة 2
x4 شكراً للأخ جوست للاهتمام والرد والمرور


شكراً جداً على اهتمامك الزائد وإتمامك في الرد على الموضوع .
سوف أأتي بصورة لطريقة الحشر وأعرضها عليك اليوم الساعة 9 مساءً وبرجاء إكمال الرد على الموضوع .
وأكرر شكري إليك لاهتمامك الزائد

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية عاصم عبد
عاصم عبد
:: مهندس متواجد ::
تاريخ التسجيل: Apr 2010
الدولة: عراقي مقيم في تركيا
المشاركات: 197
نشاط [ عاصم عبد ]
قوة السمعة:0
قديم 22-04-2010, 09:23 PM المشاركة 3
افتراضي


اخي العزيز Ghost 2003 المخطط المعروض هو مخطط لتركيب الهيتر من قبل الشركه أو ذوي الاختصاص وليس للمبتدئين او اصحاب المكاتب لان الهيتر وكما هو معلوم من الاجزاء المهمه والخطره في الجهاز ومن الممكن ان يسبب اي خطأ في تركيبها الى اعطاب الجهاز 0
اما بالنسبه الى تنظيف الاجزاء التي اشرت اليها فانه بالامكان ان تنظف دون الاضطرار الى فك جميع اجزاء الهيتر وذلك عن طريق اخراج الهيتر خارج الجهاز وفتح الغطاء العلويي المشار اليه بالرقم (3) من المخطط (fusing cover ) وفتح الثرموفبوز والثرموستات وتنظيفها وكذلك بقية الاجزاء التي ذكرتها 0
ملاحظه مهمه يجب الانتباه عند تنظيف الثرموستات بان هناك تحت الشريط الاصفر الذي يغلفها عدسه صغيره يجب الانتباه الى عدم الغبث بها لان ذلك سيؤدي الى عطبها ومن ثم عطل الجهاز بالكامل والسلام


الصورة الرمزية Elhendawee
Elhendawee
:: مهندس متواجد ::
تاريخ التسجيل: Mar 2006
المشاركات: 56
نشاط [ Elhendawee ]
قوة السمعة:0
قديم 22-04-2010, 10:16 PM المشاركة 4
x4 شكراً للأستاذ عاصم للإفادة


شكراً للأستاذ عاصم للإفادة وللإلحاق بي قبل أن أقوم بتدمير شيء وسوف أرفع الصورة


thebigmaster
:: عضو متميز ::
تاريخ التسجيل: Jan 2010
الدولة: alex
المشاركات: 107
نشاط [ thebigmaster ]
قوة السمعة:0
قديم 23-04-2010, 12:02 AM المشاركة 5
افتراضي وجهه نظر


بعد اذن حضرتك يا اخ عاصم ايه هي العدسه اللي في الثيرمستور بتاع الاله ؟؟؟
وكمان عشان يطلع الثرموفيوز والثرمستور لازم كمان يفك الجزء رقم 3b كمان ...مش كده برضو؟؟؟
وكمان في حاجه ...هو الثيرمستور والثيرمو فيوز بيسبب حدوث حشر في السخان ولا الاظافر اللي بتسبب حشر وهي اللي المفروض تتنظف؟؟؟
انا نسيت اشكر الاخ جوست على موضوعو اللي هيفيد ناس كتير ان شاء الله واشكرو على مجهودو المتميز
وسلامي لاخي العزيز محمد هنداوي


التعديل الأخير تم بواسطة : thebigmaster بتاريخ 23-04-2010 الساعة 02:25 PM

الصورة الرمزية Elhendawee
Elhendawee
:: مهندس متواجد ::
تاريخ التسجيل: Mar 2006
المشاركات: 56
نشاط [ Elhendawee ]
قوة السمعة:0
قديم 23-04-2010, 12:30 AM المشاركة 6
Thumbs up حبيب قلبي الأخ The Big Master


الله الله عليك يا ابني والله لعيب طول عمرك يا ابني والله ألله ألله ألله دا جون والله أيه يا ابني الردود الجامدة دي - ربنا يبارك فيك ويزيدك ـ بيعجبني فيك إن ردودك والله بجد ردود قطعية وليست بها شتات ـ وبعدين كلنا معاك يا كبير والله


الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 26-04-2010, 02:20 PM المشاركة 7
افتراضي


اخي العزيز Ghost 2003 المخطط المعروض هو مخطط لتركيب الهيتر من قبل الشركه أو ذوي الاختصاص وليس للمبتدئين او اصحاب المكاتب لان الهيتر وكما هو معلوم من الاجزاء المهمه والخطره في الجهاز ومن الممكن ان يسبب اي خطأ في تركيبها الى اعطاب الجهاز 0
اما بالنسبه الى تنظيف الاجزاء التي اشرت اليها فانه بالامكان ان تنظف دون الاضطرار الى فك جميع اجزاء الهيتر وذلك عن طريق اخراج الهيتر خارج الجهاز وفتح الغطاء العلويي المشار اليه بالرقم (3) من المخطط (fusing cover ) وفتح الثرموفبوز والثرموستات وتنظيفها وكذلك بقية الاجزاء التي ذكرتها 0
ملاحظه مهمه يجب الانتباه عند تنظيف الثرموستات بان هناك تحت الشريط الاصفر الذي يغلفها عدسه صغيره يجب الانتباه الى عدم الغبث بها لان ذلك سيؤدي الى عطبها ومن ثم عطل الجهاز بالكامل والسلام
اشكرك اخي العزيزي الغالي عاصم عبد

علي ردودك الرائعة وعلي اكمالك لموضوعي واشكرك مرة اخرى ولكن لي تعقيب لسيادتك طبعاً ومن المفروض والمؤكد قبل اخراج وحدة السخان ومن الطبيعي هو غلق الماكينة ونزع فيش كابل LAN وكابل Power وغلق المفتاح الرئيسي للماكينة ثم اخراج وحدة السخان المشار لها في كتالوج لآحدى الماكينات مراكة Aficio باحدى الموديلات المنتشرة بمصر والدول العربية وطبعاً - هذه الكلام كله لا يفهمه الا المتخصصين بهذا المجال وواجب علي جميع المشرفين العاملين بهذا الصرخ الضخم "منتدي القرية الالكترونية" تبسيط تلك المعلومات في اسلوب سهل ويسير للمستخدم العادي كي لا يسبب اي ضرر بالماكينة أو يسبب ضرر له شخصياً لان حرارة السحان عالية جداً قد تصل في بعض الموديلات الي اكثر من 1600 درجة مئوية فيجب علي المهندي أو المستخدم العادي الانتظار بعض الوقت حتى تنخفض درجة الحرارة ثم عمل ما اشرت إلية
2- القاعدة التي يجب حفظها عن ظهر غيب (وهي ما يفك أخيراً - يركب أولاً)
3- عدم العيب بالعدسة التي في حساس الحرارة كي لا يتلف أو يحدث له فتح Open لكي لا تعطي الالة كود SC541

واوضح ذلك في رد قديممممممممممممممممممم لي بهذا المنتدي الجميل

فارجوا من حضرتك متابعة (موضوعاتي الحديثة والقديمة) والنقد البناء وليس النقد الهدام


الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 15-09-2011, 02:47 PM المشاركة 8
افتراضي



بسم الله الرحمن الرحيم


الاسطوانة الساخة العلوية Hot Roller بالسخان يوجد بها عدد أثنين من الكلابسات تسمي C Ring - Hot Roller رقم 15 بالصورة بأعلى المشاركة

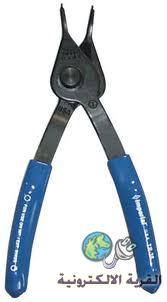

كيفية فكها باستخدام آلة تسمي بنسة التيل (مفرد تيلة)
وتسمي بـ Pliers, Internal/External Retaining Ring ويوجد منها ذات الرأس الأمامي وذات الرأس الجانبي وبحجم يبدأ 12 Inch بوصة وكما ترغب انت بالحجم المطلوب

صورتها

ذات الرأس الأمامي



أو



ذات الرأس الجانبي



تستخدم لفك كلا من:

التيلة

http://upload.qariya.info/images/qariya-7e0c8c3f68.jpg

الكلابس

http://upload.qariya.info/images/qariya-50570d6bcb.jpg

صورة توضح طريقة الاستخدام والعمل بها:

http://upload.qariya.info/images/qariya-3313c14bd2.jpg

http://upload.qariya.info/images/qariya-0b77fee9ac.jpg

وقبل تركيب الـ Hot Roller لابد من وضع الشحم الحراري علي نهاية اطرافها من الجانبين ويسمي بـ Grease 501

- أهم الشحوم ( الشحم الحراري ) المستخدم في تقليل الاحتاك مع الاجزاء المتحركة ورولمان البلي في السخانات

http://upload.qariya.info/images/qariya-0d10d92371.jpg

http://upload.qariya.info/images/qariya-f3ec7b01cb.jpg

http://upload.qariya.info/images/qariya-bfcc1b8fd8.jpg

http://upload.qariya.info/images/qariya-235562aefd.jpg






التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 15-09-2011 الساعة 02:52 PM
