اخى

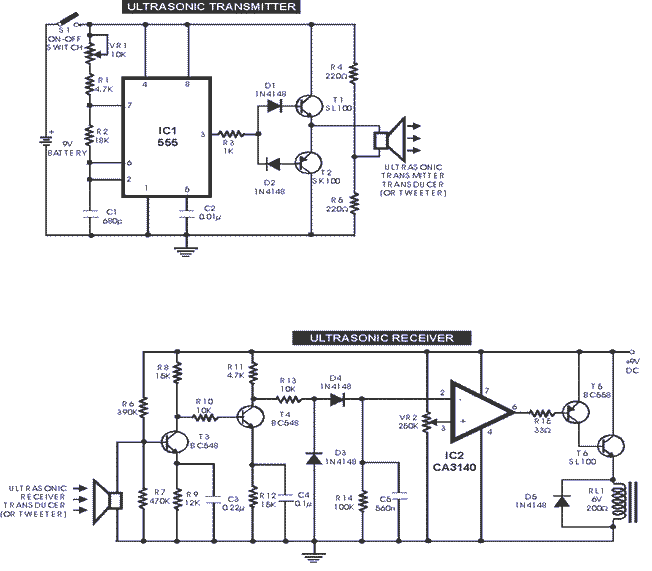

بالنسبة للمقاومتين الحقيقة الرسم مصغر جدا و غير واضح لكن التقدير الصحيح أن تكون المقاومة الصغيرة متغيرة للضبط الدقيق للتردد لأنك تعلم أن كل المكونات بها سماح و من المهم ضبط التردد على أعلى حساسية لوحدات الألتراسونك.

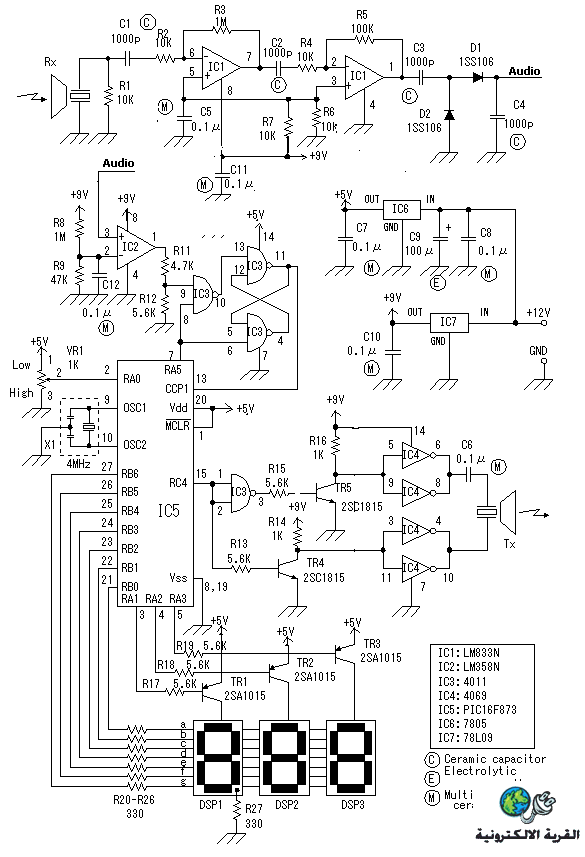

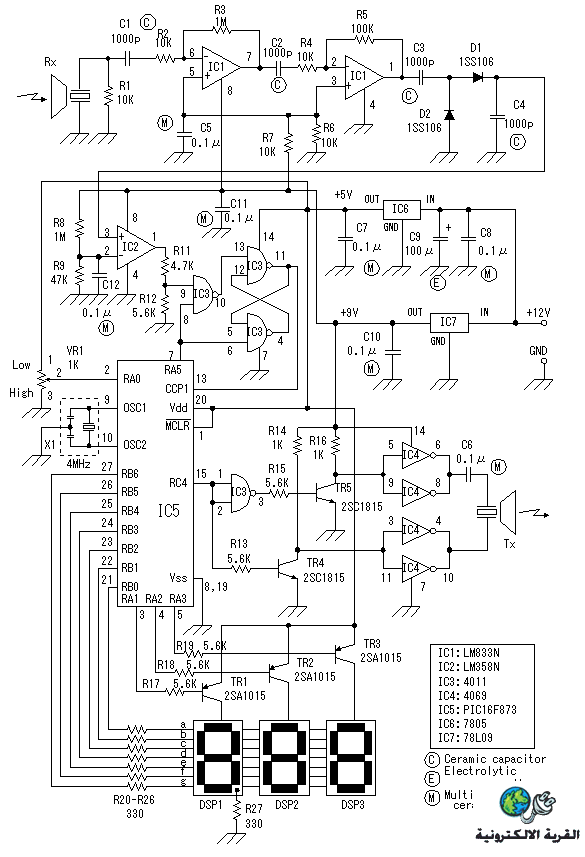

الرسم لم يستخدم رموز للتغذية مما جعل الخطوط تسبب ارتباك ولكن باستخدام هذه الرموز و Lables فى الرسم تجد أنها أسهل بكثير وهى فى الرسم المرفق و تجد أن الإرسال والإستقبال منفصلين تماما إلا فى 9 فولت والآرضى فقط
لم أضع هذه الدائرة من قبل حفاظا على حقوق الملكية لصاحبها ولكن استخدم الرسمين فى شرح استخدام برامج رسم البوردات
لا يمكن استخدام شدة الإشارة فى القياس لأنها تعتمد على قدرة الجسم على عكس أو امتصاص الأصوات
دائرة رادار
