h bridge

[zainab.hm]

أرجو الاستفادة من خبراتكم
في فهم كيفية عمل h bridge
وان كان لديكم روابط جيدة و واضحة عنه ارجو مساعدتي بها
واي معلومات عن المقاومات الحساسة للون الأسود
تعرفونها ارجو افادتي بها
شكرا

[حيدر علاج حسن]

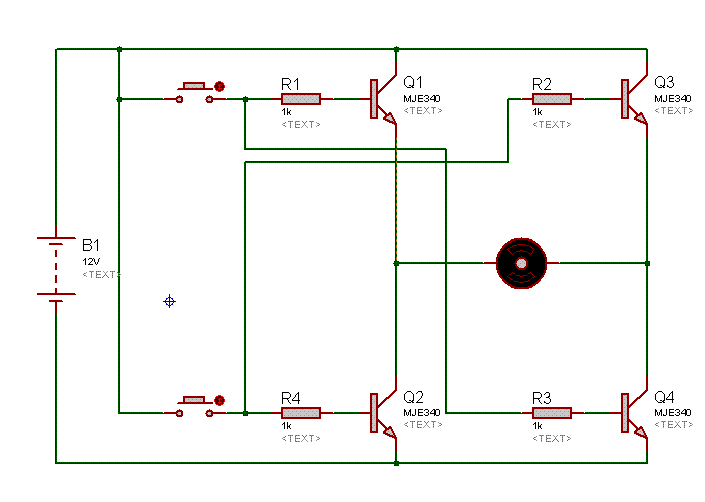

لو ضغطنا على البوش الاول سينقدح الترانسيستورين Q1,Q4 فيمر التيار من يسار المحرك الى يمينه . فيدور باتجاه عقرب الساعة .
و لو ضغطنا على البوش الثاني سينقدح الترانسيستورين Q2,Q3 و يمر التيار من يمين المحرك الى يساره . فيدور عكس عقرب الساعة

و هنا ملف المحاكاة يمكن تشغيله على بروتوس الاصدار 6

[ahmed115]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

لو ضغطنا على البوش الاول سينقدح الترانسيستورين Q1,Q4 فيمر التيار من يسار المحرك الى يمينه . فيدور باتجاه عقرب الساعة .
و لو ضغطنا على البوش الثاني سينقدح الترانسيستورين Q2,Q3 و يمر التيار من يمين المحرك الى يساره . فيدور عكس عقرب الساعة

و هنا ملف المحاكاة يمكن تشغيله على بروتوس الاصدار 6

شكرا اخونا حيدر على الدايرة الحلوة دى وانا كان عندى سؤال
الموتور 12 فولت ولا اقل؟
ايه الهدف من استعمال الترانزستورات فى تغيير اتجاه حركة الموتور ؟ اليس مفتاح ثلاث اطراف يوفى بالغرض؟

[حيدر علاج حسن]

طبعا اذا كان المحرك 12 فولت تستخدم مصدر 12 فولت . و هكذا .

انا وضعت البوش فقط لتوضيح آلية عمل الدائرة . و المفروض ان الدائرة يسيطر عليها آليا . يعني من دائرة الكترونية اخرى كأن تكون متحكم او غير ذلك .
