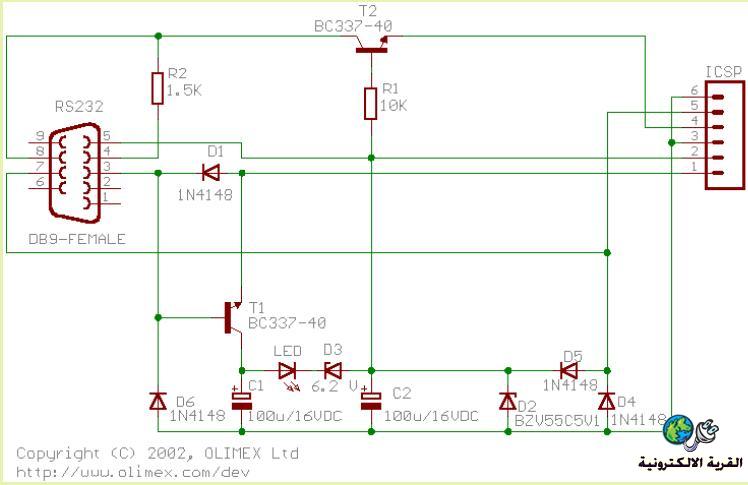

السلام عليكم هذه هي المبرمجة الموجودة في موضوع الاخ geniusse01
و هي تبرمج تقريبا جميع انواع الpic
(16f84a
16f628a
16f627a
16f877) و العديد العدبد من الeproom

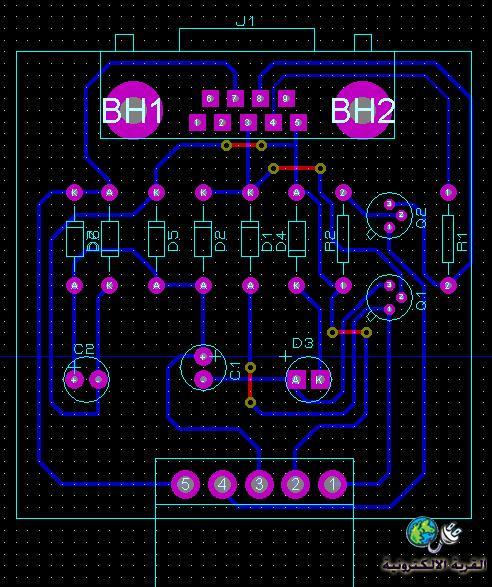

و هذا هو الpcb من صنعي ببرنامج ares


و هذا هو ملف الpcb على filaty
http://filaty.com/f/1002/48731/Programmer.rar.html


http://www.mediafire.com/?fexgwrjnkyq

[Abdulla873]

اخي العزيز, ما هي وظائف ICSP PIN , واين يجب ربطها؟؟ اقصد ارجوا توضيح الPINs الايسي المربوطة الى المبرمجة.

م. عبدالله

[جني الكترونيت]

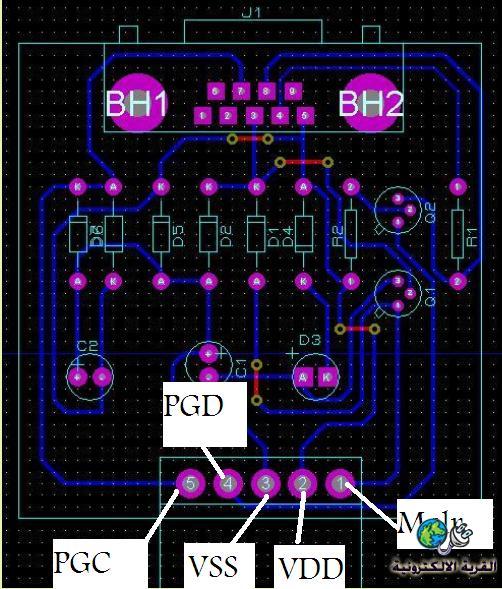

1-MCLR
2-VDD
3-VSS
4-PGD
5-PGC

[Eng.TX26]

للأسف الرابط لا يعمل
ياليت لو ترفع الـ PCB على موقع أخر

[شحته الحصرى]

مشكور أخى الحبيب على هذا المجهود وجزاك الله خيرا.

[abdelamjid]

مشكور أخي الكريم على المجهود (الرابط لايعمل)

[kiai87]

سلام عليكم

شكرا لك أخي
ولقد قمت بإنجازها مند مدة وهي تعمل بكفائة مع pic16f84 و جميع eeprom 24cxx

[جني الكترونيت]

لقد وضعت لكم الملف على الmediafire


http://www.mediafire.com/?fexgwrjnkyq
