اخى

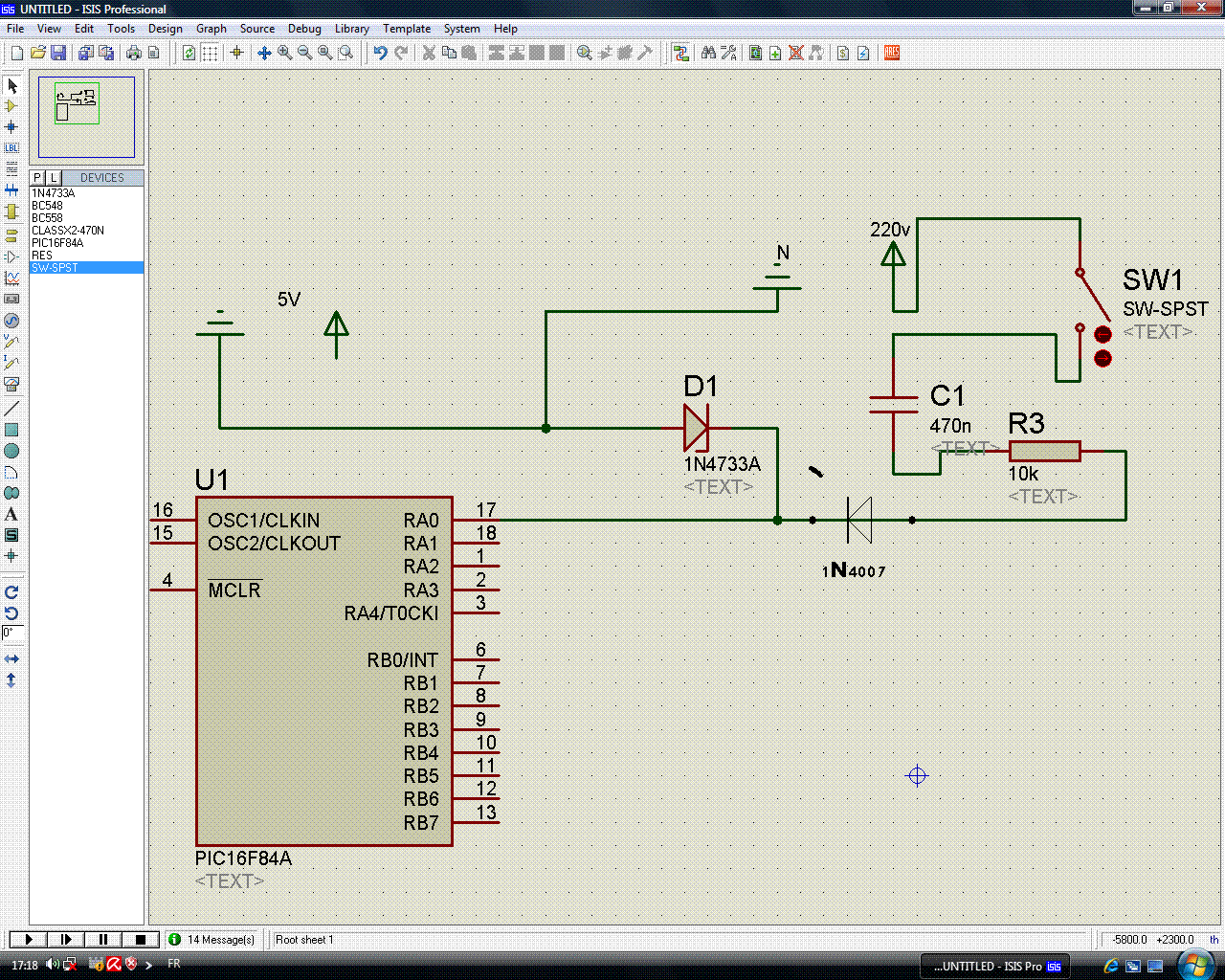

وضعت الدائرة و لم تطلب ما تريد منها أن تفعل
عموما لكى تعتبر 220 كمدخل للمتحكم فلماذا استخدمت مكثف و هو يجب أن يكون 400 فولت على الأقل؟
يمكنك استبدال المكثف 470 نانو و المقاومة 10ك بمقاومة 360 كيلو أوم ستفى بالغرض و لن تسبب أى مشكلة
طبعا تحتاج لمكثف 200 نانو بين الطرف a0 والأرضى ليتحول الدخل إلى جهد مستمر و طبعا الزينر المستخدم سيحمى من الزيادة عن 5 فولت
مشكلة هذه الطرق أنها تلغى الحماية التى يوفرها المحول وستصبح البوردة كلها "مكهربة" أى سيشعر بالكهرباء كل من يلمسها وهو متصل بالأرض
اخى للتعامل مع الصور هنا 2 برنامج مجانى
http://www.irfanview.com/
http://pagesperso-orange.fr/pierre.g/xnview/enhome.html
يمكنك اخذ صورة للشاشة و تصغيرها للحجم المناسب و تقليل عدد الألوان إلى 16 لون وحفظها بامتداد PNG تحصل على صور ذات حجم مناسب للشاشة و حجم ملف صغير جدا يسهل رفعه
هل تصلح هذه الدارة
