كيف يمكن توصيل عوامة كهربية بلوحة تحكم خاصة بمضخة غاطسة 3فاز
حيث توجد بالعوامة ثلاثة اسلاك اين يكون توصيلهم في اللوحة بحيث يمكن للمضخة ان تعمل عندما ينخفض منسوب الماء وتغفل عندما يرتفع منسوب الماء عن الحد المقرر دون تشغيلها يدويا

[حيدر علاج حسن]

يجب ان تستخدم عوامتين و ليست واحدة . لان العوامة ستسمح للمضخة بالعمل لفترة قصيرة جدا . ثم الفصل ايضا لفترة قصيرة . و هكذا ستجد ان المضخة تشتغل و تنطفيء كثيرا مما يؤثر عليها و على بورد التشغيل .

العوامتان توضع احداهما في الاعلى و الثانية في الاسفل . اما طريقة التوصيل فهي بسيطة و سوف اوافيك بها بمخطط .

[عدنان11]

شكرا لكم على هذه الاجابة السريعة وننتظر منكم المخطط في اسرع وقت اذا تكرمتم علينا لاحظ ان لوحة التشغيل مكونة من كونتكتور وسابت رول حماية وريلهات وخلافه (لوحة متكاملة)

[ابوقشه]

وعليكم السلام ورحمة الله تعالى وبركاته

[عدنان11]

شكر لك اخي المهندس ابوقشة ولكن كيف يتم التصرف بالاسلاك الموجودة بضاقط التشقيل قبل توصيل العوامة والعوامة مكونه من 3 اسلاك وايضا الاسلاك الموجودة بضاغط الايقاف .
عموما اناقمت بتوصيلها حسب المخطط للوحة التحكم وعملت على ايقاف المضخة وتوصيلها ايضا ولكن بعد 10 ثوان تفصل المضخة مع العلم بان العوامة لازالت في وضع التشغيل فما سبب ايقاف المضخة؟
وبعد ايقاف المضخة اضاءت اشارة في جهاز الحماية (سابترول ) لمبة off time
شكورين...

[حيدر علاج حسن]

كما اخبرتك تستخدم عوامتين . و تستخدم النقطة الغالقة NC لكل منهما . حيث :
L1 النقطة الغالقة للعوامة السفلية و توصل على التوازي مع مفتاح التشغيل ON .
L2 النقطة الغالقة في العوامة السطحية و توصل على التوالي مع ملف الكونتكتر .

[ابوقشه]

السلام عليكم ورحمة الله تعالى وبركاته


اخى الحبيب عدنان خليك معايا واحده واحده


اولا بالنسيه للعوامه : العوامه ماهى الاعباره عن مفتاح للتحكم فى الفصل والتوصل كائى مفتاح مثل مفاتيح انارة اللمبات ولكن بطريقه معاكسه اى بمعنى يوجد بالعوامة كونتاكت ثابت والاخر متحرك تتم عملية التوصيل بكنتكتات العوامه 1 مع 2 عندما ينخفض منسوب المياه فى تانك المياه وتتم عملية الفصل عندما يرتفع منسوب المياه بالتانك وهذه النقطتين 1 وا 2 للعوامه موصلين بنقطتين 2 وا 4 لمفتاح الفصل ( ايقاف ) ذو اللون الاحمر وذلك بعد فصلهما من هذا المفتاح اما بالنسبه لمفتاح التشغيل ذو اللون الاخضر يتم عمل توصيل للنقطتين 1 وا 3 بواسطة كوبرى مع ملاحظة هل جهد ملف الكونتاكتر 220 فولت ام 380 فولت


ثانيا : بالنسبه للجمله اللى حضرتك ذكرتها وهى ولكن بعد 10 ثوان تفصل المضخة مع العلم بان العوامة لازالت في وضع التشغيل فما سبب ايقاف المضخة؟

وبعد ايقاف المضخة اضاءت اشارة في جهاز الحماية (سابترول ) لمبة off time

هذا يرجع الى هذه الاحتمالات


1- يجب ضبط امبير الكونتاكتور على امبير المضخه ربما يكون امبير الكونتاكتور اقل من امبير المضخه

يتم التاكد من الكونتاكتور هل به خاصية الزمن ( تيمر ) اومن عدمه ويتم مراجعته وضبطه وياريت تصور لنا الكونتاكتور والعوامه وانا معك خطوة بخطوة وشكرا حبيبى

[عدنان11]

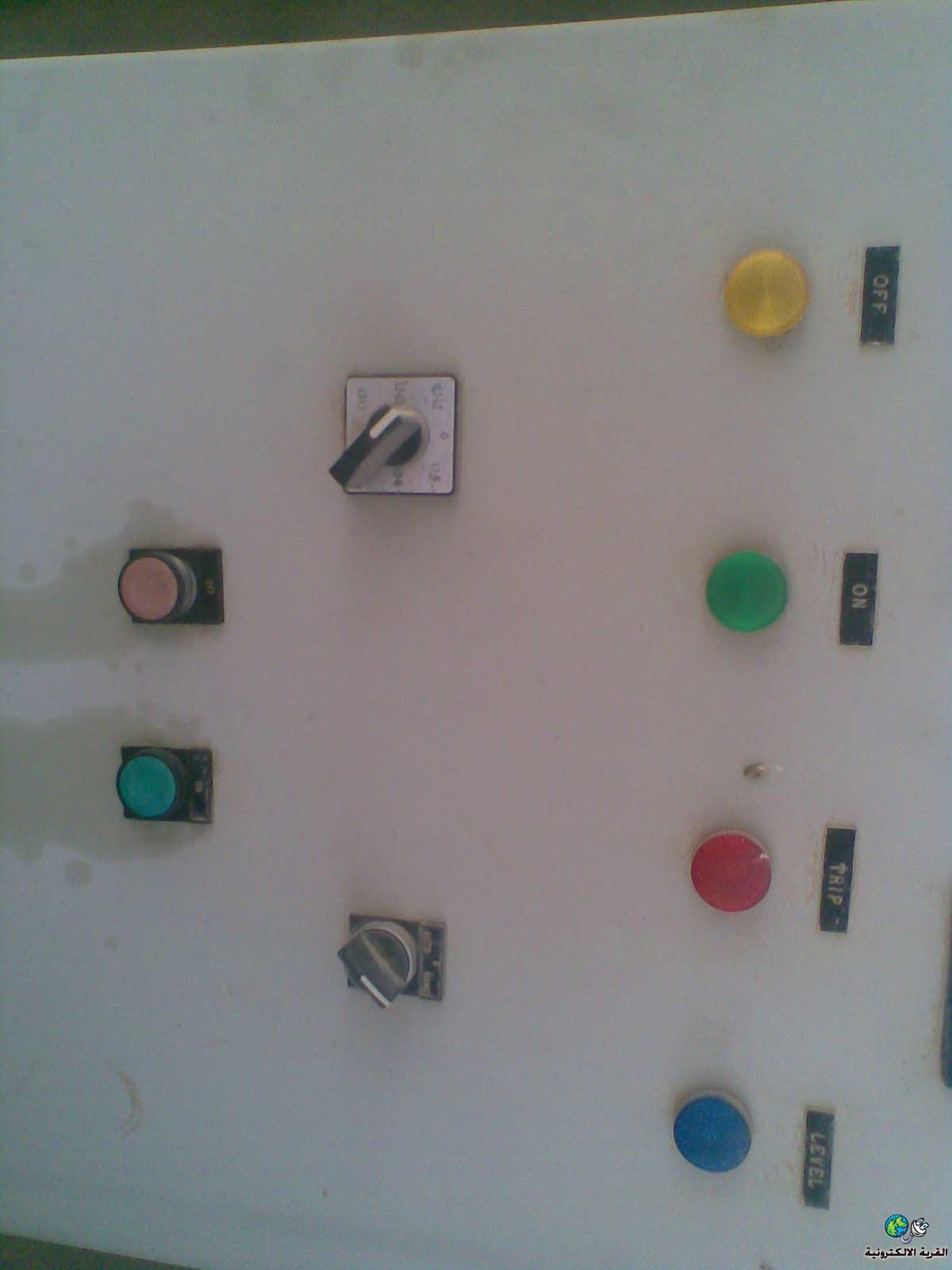

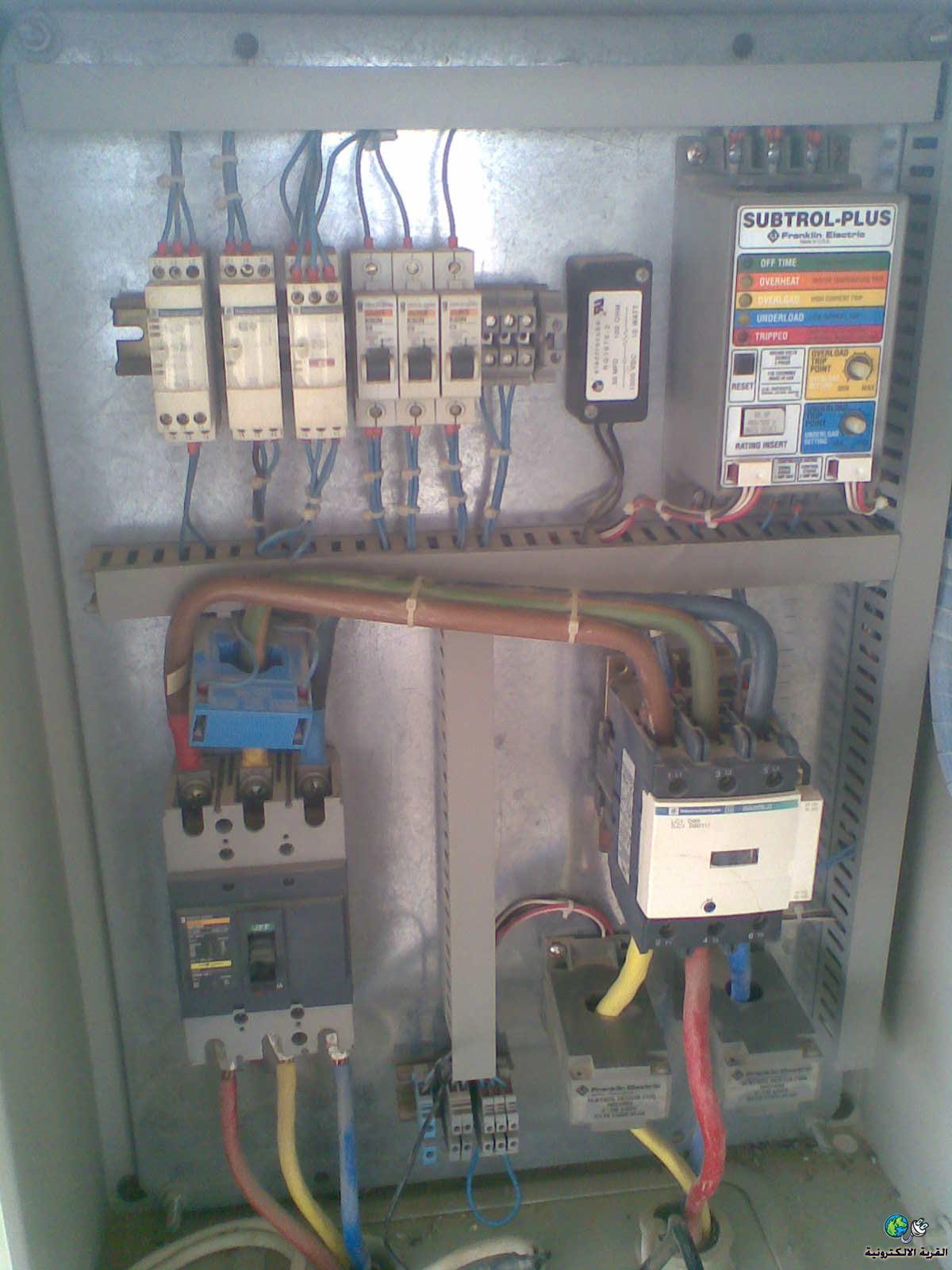

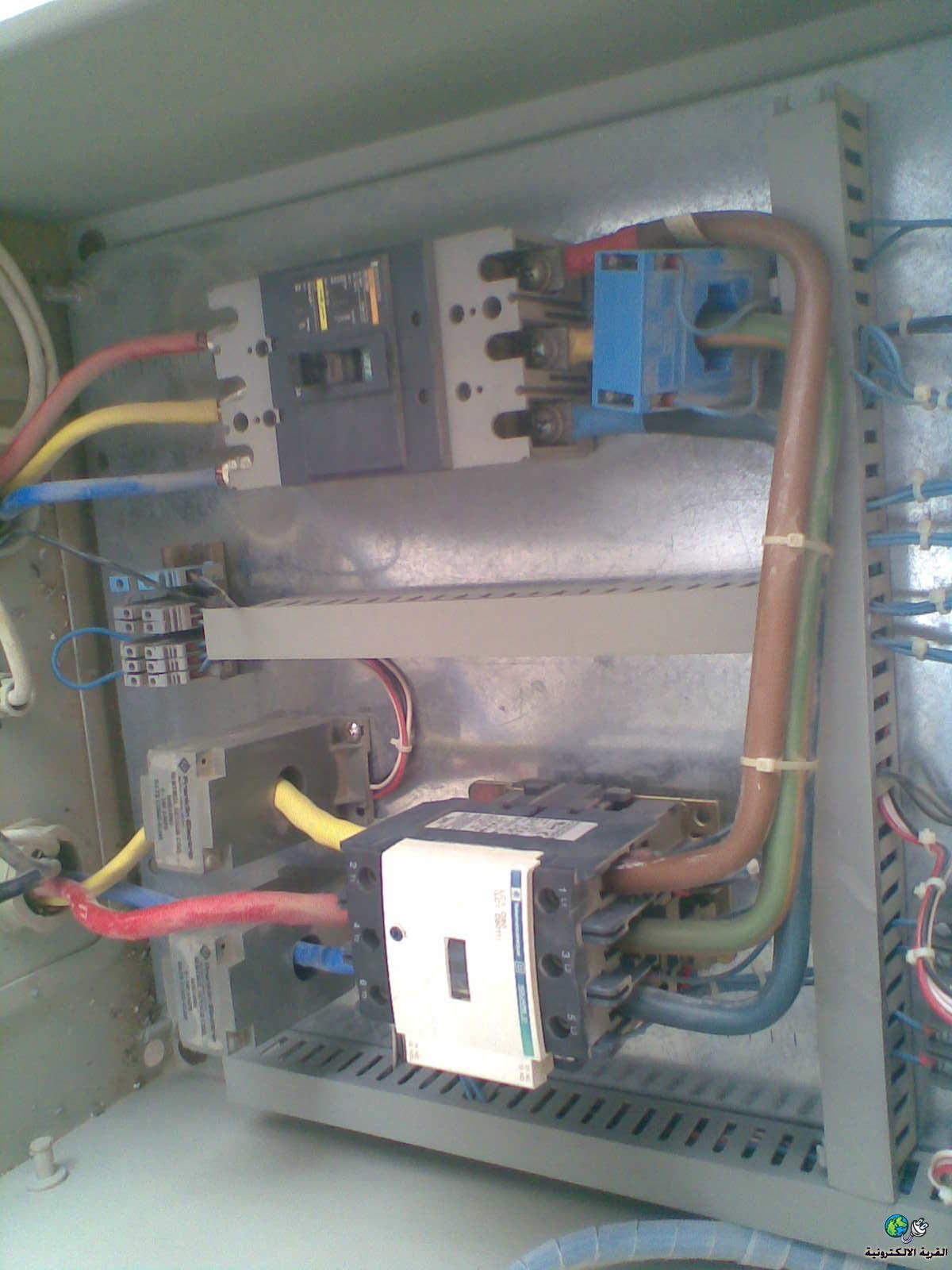

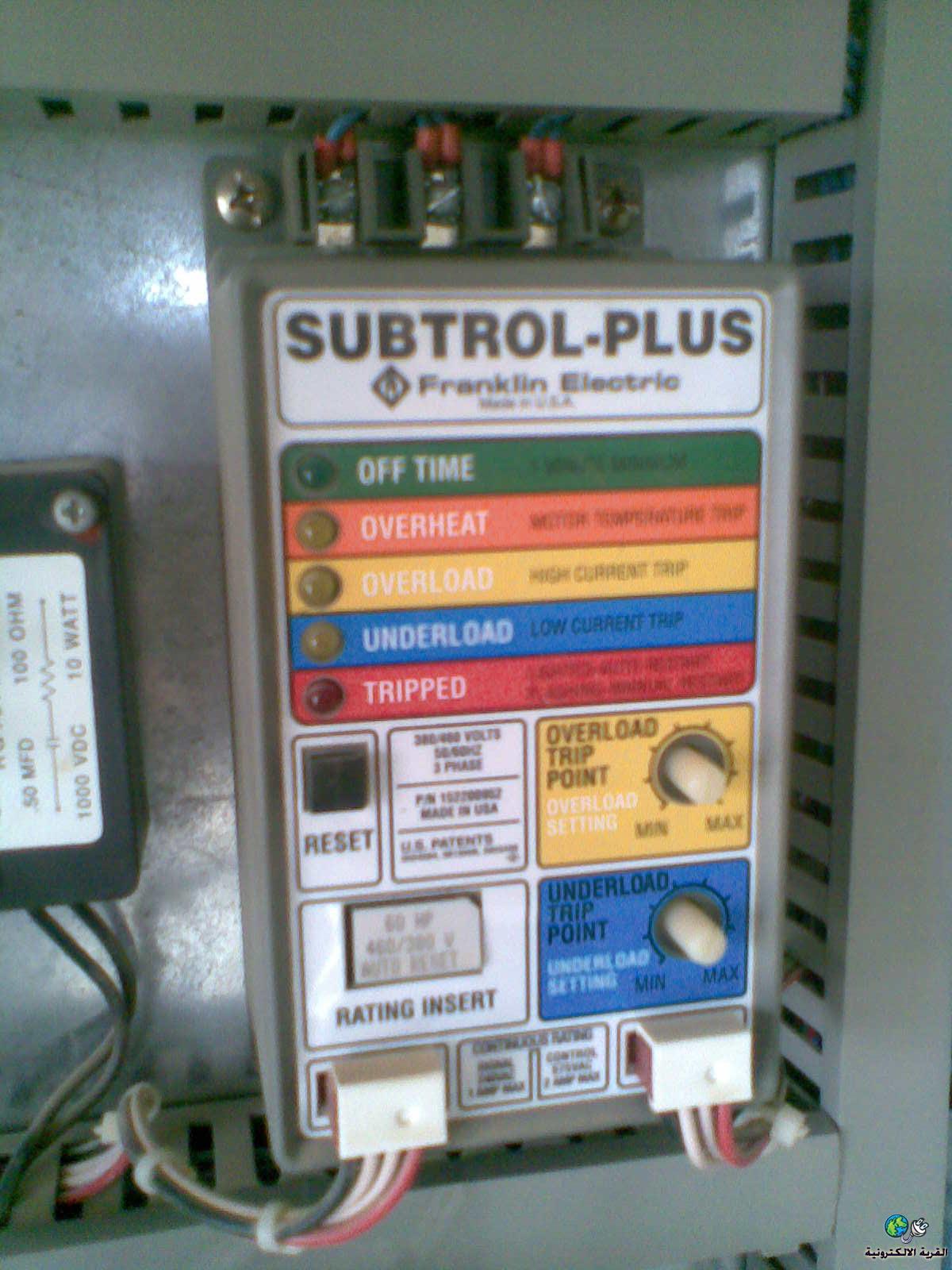

عندما وصلت العوامة ب لوحة التحكم حسب المخطط عملت المضخة عن طريق العوامة ولكن بعد اقل من دقيقة توقفت المضخة وشاهدت علامة في السابت رول الحماية اضاءة لمبة تايم اوف الخضراء فما هو السبب؟
