[meguedmi6]

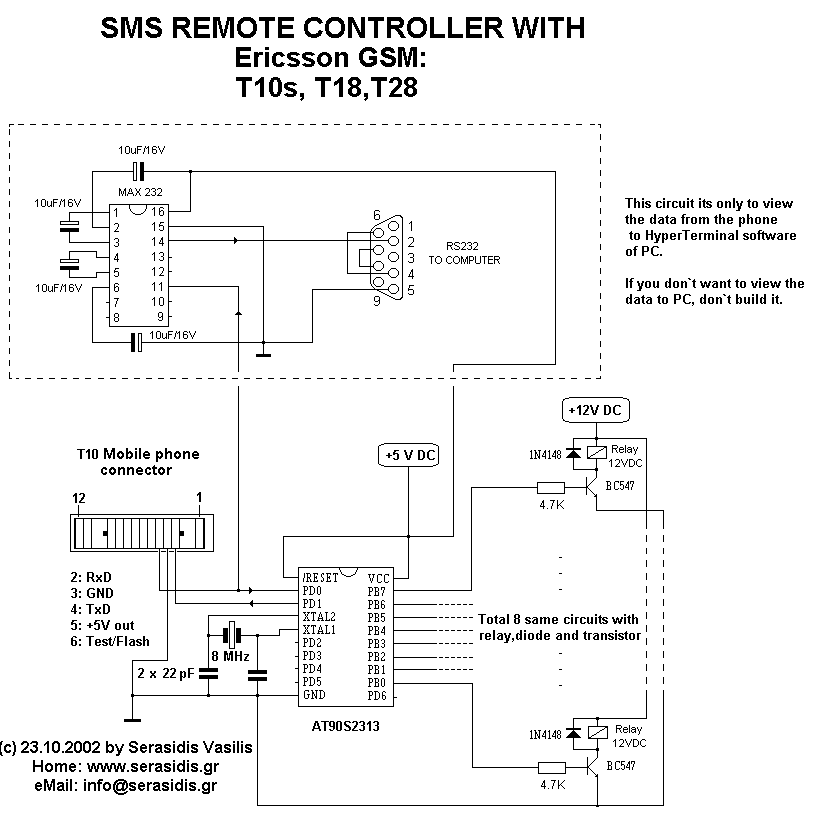

ما هو عمل الMAX232 في هذه الدارة أهو داخل الهاتف .وإن كان في الدارة هل يمكن إستبداله.وهل هو متوفر في السوق؟


هل من حل لإستبدال AT90S2330 بالبيك وهل هو متوفر في السوق؟

بإختصار إن أمكن شرح لهذه الدارة.
http://www.serasidis.gr/circuits/sms...controller.htm

[bigstreet]

السلام عليكم و رحمة الله و بركاته...
اخي الفاضل دور MAX232 بكل بساطة هو الملائمة بين خرجي ال AT90S2330 و الحاسوب .لان خرج الحاسوب هو +-15
و ال AT90S2330 0 5 مما سيؤدي دون محال الى اتلاف AT90S2330

اما بالنسبة لاستبدال AT90S2330 ب pic فهدا ممكن لاكن هنا لا انصح باستعمال pic16f84 لضعف داكرته وسرعته و خصوصا عدم توفره علا هاردوير usart و الادي يعتبر الوسيلة الوحيدة للتواصل بين الهاتف و الميكركنترولر..
و لفهم مبدا عمل الدارة عليك اخي الا طلاع علا اوامر AT Commands
حيت تقوم ببرمجة pic للتواصل مع الهاتف عن طريق هده الاوامر و هدا ابسط مثال اخي الفاضل و هو للتاكد من عمل الهاتف نشكل جيد...
في هده الحالة سنستعمل امر AT
نرسله للپيك فيجيب هو كدلك برسالة تبين ما إذا كان مستعدا ام لا ف إذا كان مستعدا سيقوم بارسال كلمة OK
اتمنى ان تكون الامور اوضح اخى الفاضل
كما ان استعمال لغة C mikroc يسهل المأمورية كثيرا
و الله أعلم
و السلام عليكم و رحمة الله و بركاته

[meguedmi6]

.بارك الله فيك أخي على هذه المعلومات .

[Eng.TX26]

انا قمت بعمل مشروع مشابه
يقوم بالتحكم بعدة أجهزة بواسطة الجوال
لكن بإستخدام الاتصال الهاتفي وباستخدام كود الـ DTMF
إذا كان المشروع يفيدك فسيكون من دواعي سروري أن أضع تفاصيله لك هنا

[Xeon27]

اقتباس المشاركة الأصلية كتبت بواسطة Eng.TX26 انا قمت بعمل مشروع مشابه يقوم بالتحكم بعدة أجهزة بواسطة الجوال لكن بإستخدام الاتصال الهاتفي وباستخدام كود الـ DTMF إذا كان المشروع يفيدك فسيكون من دواعي سروري أن أضع تفاصيله لك هنا

السلام عليكم

يا ريت لو تضع لنا بعض التفاصيل حول المشروع الي عملتو وخاصةً الكود DTMF

و جزاك الله كل خير

[meguedmi6]

PM Eng.TX26 انا قمت بعمل مشروع مشابه يقوم بالتحكم بعدة أجهزة بواسطة الجوال لكن بإستخدام الاتصال الهاتفي وباستخدام كود الـ DTMF إذا كان المشروع يفيدك فسيكون من دواعي سروري أن أضع تفاصيله لك هنا

أرجو أن تفيدنا بمشروعك وأنا عندي dtmf في المبايل لكني لا أعرف ماهو عملها فيا ريت تفيدني بها .

[Eng.TX26]

أفضل شرح عن الـ DTMF تجده على الملف التالي

أضغط باليمين واختار حفظ بإسم
http://www.tx26.com/q/ctrl.docx

بالنسبة للـ IC المستخدمة فهي MT8870DE
و يمكنك تحميل الداتا شيت من هنا

http://www.tx26.com/q/MT8870DE.pdf

والدائرة التي استخدمتها هي الدائرة التالية


مع تعديل المداخل الأربعة الأولى بالشكل التالي



ويمكنك مشاهدة الدائرة وهي تعمل بالفيديو على الرابط التالي

http://www.tx26.com/q/dtmf.rar

حيث يظهر في الفلم اتصالي بجوال مثبت بالدائرة ثم يفتح الخط بشكل تلقائي
ثم عند الضغط على اي زر في الجوال تظهر اضاءة لليدات في الدائرة حسب الرقم الذي اقوم بالضغط عليه

هذه المرحله الاولى والمهمه
المرحله الثانيه توصيل الليدات بالميكروكنترولر أو بالريلاهات للتحكم بأي جهاز

جرب الدائرة فهي سهله واذا واجهتك اي مشاكل سأكون سعيد بمساعدتك

[meguedmi6]

بارك الله فيك ولكن هل mt8870 متوفر في السوق
