السلام عليكم
استاذ فهد عاوز اعرف هل الدائرة دى



تعمل مكان الدائرة دى



وهل هى تعمل على نفس برنامج الدائرة الاوله وشكرا

[حيدر علاج حسن]

المخطط الثاني لدائرة تكبير بمرحلتين . اما المخطط الاول عبارة عن دائرتين منفصلتين .
بالاضافة الى ان المقاومات في المخطط الاول عالية جدا و لا اعتقد ان الليدات سوف تشتغل اذا كان الجهد 5 فولت .

[ماجد عباس محمد]

الأخ Sonic
الدوائر هى هى فقط واحد على خط و واحدة على خطين

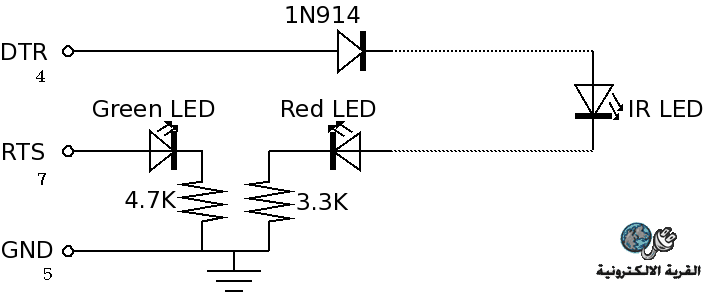

الأولى تبين الإشارتين أن الجهاز مستعد و إشارة طلب ارسال داتا بينما الثانية على اشارة Transmit Data الطرف رقم 3
لو ستستخدم حاسب فالإشارات منه أقل من القيم القياسية و ربما تحتاج فى الدائرة الأولى ليد تكون حساسيته عالية شوية مثل الذى يلحم سطحى على البوردة SM و يعمل بمللى أمبير أو 2

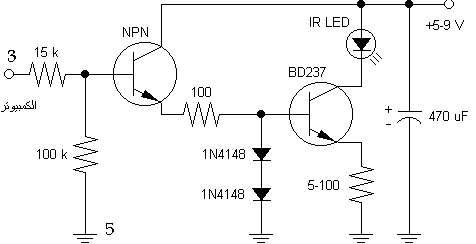

الدائرة الثانية تعمل بتغذية خارجية 5-9 فولت و الترانزيستور المستخدم فيها قدرة عالية وهو غير مناسب لهذه الدوائر لأنه 2 أمبير بينما يكفى ترانزيستور مثل BC546 تيار 0.1 أمبير

[sonic]

السلام عليكم
اشكرك جميع الاعضاء ولكن انا مش فاهم الدائرة الاوله ايه وظيفتها استاذ ماجد فى الدائرة الثانيه استخدم ترانزيستور bc546 لانه احسن من bd237
وبنسبه للدائره دى



ليه لما اجى اشوف اليد تحت كاميرا الموبيل ليه بشوف اليد بينور ازرق ولكن ضعيف جدا جدا ايه السبب

[بديع87]

صديقي أعتقد أن الدارة الثانية هي دارة إرسال بالإشعة تحت الحمراء للخط رقم 3 من المنفذ التسلسلي للحاسب (منفذ COM )

و من المستحيل أن يكون للدارتين نفس الوظيفة
التشابه الوحيد في الدارتين أنهما ترسلان بالإشعة تحت الحمراء

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة بديع87 صديقي أعتقد أن الدارة الثانية هي دارة إرسال بالإشعة تحت الحمراء للخط رقم 3 من المنفذ التسلسلي للحاسب (منفذ COM ) و من المستحيل أن يكون للدارتين نفس الوظيفة التشابه الوحيد في الدارتين أنهما ترسلان بالإشعة تحت الحمراء

اخى
لاحظ أن الليدات مكتوب عليها الوان وليست تحت حمراء
ثانيا الدائرتين عيارة عن Driver لليد من طرف تسلسلى لتبيان حالته واحد أو صفر
و قد ذكرت كل من الدائرتين متصلة بأى خط من خطوط المنفذ التسلسلى
إذن أداء الدائرتين واحد وكل منها موضوع على خط من خطوط المنفذ التسلسلى ولإكمال الوظائف يجب وضع الأقل 4 و يمكن أن تصل إلى 8 حسب الوظائف المطلوبة

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة sonic السلام عليكم اشكرك جميع الاعضاء ولكن انا مش فاهم الدائرة الاوله ايه وظيفتها استاذ ماجد فى الدائرة الثانيه استخدم ترانزيستور bc546 لانه احسن من bd237 وبنسبه للدائره دى ليه لما اجى اشوف اليد تحت كاميرا الموبيل ليه بشوف اليد بينور ازرق ولكن ضعيف جدا جدا ايه السبب

لأن كما ذكرت لك الكاميرا مثل الحاسب لا تستخدم القيم القياسية للمنفذ التسلسلى
المنفذ التسلسلى RS232 أصلا يعمل بمستوى 1=-15 فولت
صفر = + 15 فولت
ولهذا تجد المقاومات بالكيلو أوم
فى الحاسب أحيانا كثيرة يستخدم +/- 5 فولت
و كثير من الأجهزة تكتفى ب 5 فولت لذا هذه الدائرة لا تصلح مع أشياء مثل الكاميرات
إن شئت يمكنك استخدام مثلا CD4049, CD4050 لتأخذ من المنفذ مباشرة و تغذى الليد من خلال مقاومة مناسبة حسب جهد التغذية الذى تستخدمه

الدائرتين كما ذكرت توضحان حالة الطرف المتصلة به لكن لتعرف مغزاها يجب أن تدرس RS232

[sonic]
