[ياسر الجبوري]

السلام عليكم
ارجو المساعدة بتزويدي بتصميم دائرة مذبذب 555 لل pic16f84
مع العلم اني صممت ونفذت دائرة ال pic وهي تعمل بصورة جيدة مع مذبذب الكريستال لكنها لم تعمل بصورة صحيحة مع مذبذب 555
والسبب لاستعمالي المذبذب 555
لحاجتي الى الخارج من ال pic اقصد الطرف 15
ارجو من حظراتكم الرد
مع الشكر الجزيل

[robota]

اخى الكريم ما هو التردد المطلوب ؟
حسب علمى والله اعلم ان ال 555 لا يمكنه توليد ترددات عالية مثل 4 ميغا هيرتز
ولذلك انصح باستخدام دائرة RC كمذبذب وبالتالى تستطيع الحصول على الخرج من البين 15 وقيمتة تساوى حاصل قسمة التردد المولد بواسطة ال RC على 4
بالتوفيق

[16mofed84]

اقصى تردد للـــ555 500k ويساوي نص ميغا

[جني الكترونيت]

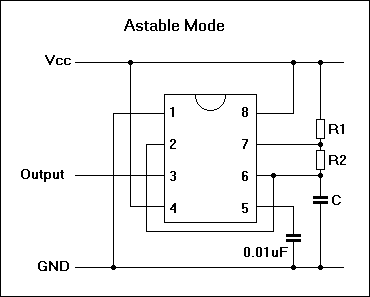

تفضل يا اخي هذه دائرة 555 تولد ميغا 1000khz



r1=1kilo
r2=220ohm
c1=1n=0.001uf

[زكي شاكر]

اقتباس المشاركة الأصلية كتبت بواسطة جني الكترونيت تفضل يا اخي هذه دائرة 555 تولد ميغا 1000khz r1=1kilo r2=220ohm c1=1n=0.001uf

متأكد من انها ستعمل.. ؟

[جني الكترونيت]

يا اخ زكي انا استعملت 555 timer calculator

[زكي شاكر]

الحسابات دقيقة لكن الانواع الشائعة من التايمر 555 لا تتمكن من بلوغ ذلك التردد ..
فقط العينات من النوع CMOS قد تصل الى 1 ميغا ..
من هذه العينات الجديدة تايمر تنتجه Intersil:
ICM7555
http://www.intersil.com/data/fn/fn2867.pdf
ويعرف بين التقنيين ب 7555 تمييزا له عن 555 التقليدي ..

[ياسر الجبوري]

السلام عليكم
اشكر جميع من اهتموا بالاجابة عن سؤالي
انا بالفعل قمت باستعمال المذبذب RC والنتيجة جيدة
لكن ملاحظة الاخ ROBOTA التي تقول ان التردد الخارج من 15 هو ربع التردد الداخل اثار عندي سؤال اخر
بما اني اريد استخدام اكثر من PIC واريد التنسيق بين مجموعة منهم (اقصد PIC ) بانجاز مهام مشتركة بينهم
السؤال الاخر هو
هل يؤثر قسمة التردد الخارج من ال PIC الاول ( على اربعة ) على عمل ال PIC الثاني في حالة انجاز اعمال مشتركة بين الاثنين
واذا كان يؤثر
ماهو الحل ؟
مع الشكر الجزيل
