انا حبيت افتح موضوع مش جديد لكن اكيد هيكون فية استفادة ولو تذكرة وتنشيط للمعلومات ويا ريت لو فيه معلومة عند أى حد انا مستنيها
الموضوع بخصوص كيفية تتبع الاعطال فى اللوحات والدوائر والتوصيلات المنزلية
وانا هبتدى بملحوظة قرأتها ولو فيها مشكلة انا موجود

اكتشاف الاعطال:-

عندما نتحدث عن دوائر التوالي فانه من المهم ان نعرف اهم المشاكل فيما يلي:
1-فتح الدائرةOpen Circuit
2-قصر الدائرةShort Circuit

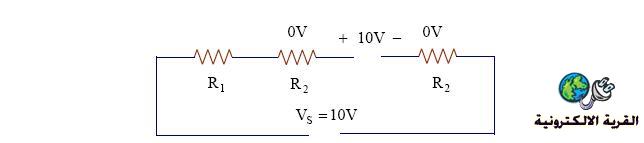

وعندما نتكلم عن فتح الدائرة فيجب ان نعرف ماهو السبب فعلي سبيل المثال عندما تحترق مقاومة من مقاومات التوالي فان ذلك يؤدي الي خروج هذه المقاومه من الدائرة وتتسبب في فتح الدائرة ومعني ذلك ان التيار لا يمر في الدائرة نتيجة عدم وجود مسار مغلق وعند اختبار الدائرة واكتشاف العطل هناك ملاحظتان:-1-فرق الجهد علي كل مقاومة صالحه يساوي صفرا
2-عند فحص المقاومه المحترقه نجد ان الجهد علي الجزء الذي احدث عملية الفتح يساوي جهد المصدر


[IMG]C:\Documents and Settings\moh\My Documents\My Pictures[/IMG]

اما قصر الدائرة فيحدث عند تلامس موصلين او عنصرين مختلفين فينتج عنهما زيادة مفاجئه لقيمة التيار المار في الدائرة وتنتهي بحدوث مشكله نتيجه لارتفاع التيار.
هذه الظاهره معروفه وشائعه في الدوائر ذات الكثافه العاليه.

[elecengmoh]

انا اسف يا جماعىة بس عندى مشكلة فى رفع الصورة التوضيحية وان شاءالله هلاقى ليها حل

[حيدر علاج حسن]

نعم صحيح 100% .
غدا ان شاء الله سنكمل الموضوع و نتطرق لاسهل الطرق المتبعة في اكتشاف الاعطال في التسليكات المنزلية .

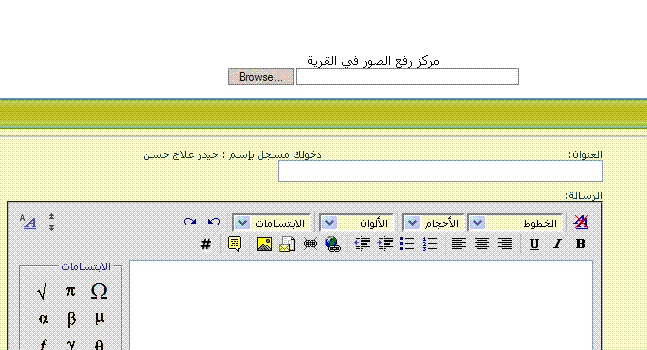

اخي محمد ربما تحتاج الى فكرة رفع الصور فاحضرت لك هذه الصورة .

عند الضغط على مفتاح Browse سينتهي بك المتصفح الة صفحة اختيار الصور . فتختار الصورة المطلوبة و تضغط تحميل . وبعد ثواني يعطيك عدة روايط اختر منها ( كود للمنتديات ) انسخه والصقه مباشرة في المشاركة .
مع تحياتي .

[elecengmoh]

http://upload.qariya.info/images/qariya-cb0ff61f22.jpg

[elecengmoh]

تم بحمد الله رفع الصورة وشكرا اخى الكريم

[حيدر علاج حسن]

موضوعك هذا مهم جدا . ولا اعرف لماذا لم نتطرق له من قبل .
ان شاء الله نشبعه بالمعلومات .

[elecengmoh]

أخى العزيز حيدر شكرا لتفاعلك الفورى مع الموضوع وبانتظار الاخوة الاعضاء
ودى معلومة حبيت أضيفها قبل ما ندخل فى موضوع تتبع الاعطال واصلاحها وهى مسببات الاعطال

مسببات الاعطال و الحوادث الكهربائية

تعتبر التمديدات الكهربائية الخاطئة والغير مطابقة للمواصفات في المنازل أو المنشآت التجارية والصناعية والتعليمية وغيرها من أهم مسببات الحوادث الكهربائية ، حيث يؤدي ذلك إلى حسائر مادية أو بشرية لشاغلي تلك المنشآت أثُناء عمليات الاستخدام والتشغيل ، كما أن عدم التزام العاملين في مجال الكهرباء بتعليمات السلامة والصحة المهنية أثناء تأدية أعمالهم أمر يتسبب في وقوع الحوادث والإصابات بينهم فضلاً عن أن غياب الوعي الوقائي بأمور السلامة والصحة المهنية لدى مستخدمي الكهرباء ووجود معلومات ومفاهيم خاطئة لديهم عنها أمر قد يؤدي إلى قيامهم بارتكاب مخالفات قد تعرضهم لمخاطر الكهرباء. ونوجز بعض الأخطاء الشائعة والتي تسبب الحوادث والإصابات في التالي :

1- سوء التمديدات الكهربائية
* عدم مناسبة الكابلات المستخدمة في التوصيلات الكهربائية للتيار المار بها.
* عدم وضع أسلاك التوصيلات الكهربائية في مواسير معزولة.
* استخدام التوصيلات الخارجية الظاهرة وترك كابلات كهربائية مكشوفة .
* تمديد أسلاك كهربائية عبر الأبواب أو النوافذ أو الفتحات المماثلة أو تحت السجاد
* عدم إجراء الكشف والاختبار الدوري على التمديدات والأجهزة الكهربائية .
* تحميل المقابس الكهربائيه فوق طاقتها بتوصيل عدة أجهزة على مقبس واحد .
* عدم إحكام ربط نهاية الأسلاك بمآخذ التيار أو المفاتيح أو القواطع مما يسبب حدوث شرر يؤدي لتلفها.
* عدم توصيل الهياكل المعدنية للأجهزة الكهربائية بالأرض ( سلك التأريض ) .
* عدم مراجعة الأحمال الكهربائية والتأكد من ملاءمتها للقواطع والأسلاك.

2- الجهل والإهمال وعبث الأطفال* عدم وضع وسيلة حماية للمقابس الكهربائية غير المستعملة لحماية الأطفال من العبث بها أو نزع القابس من المقبس بعنف.
* لمس الأجهزة والمفاتيح الكهربائية والأيدي مبتلة بالماء أو تشغيلها أثناء الوقوف.
* عدم فصل التيار الكهربائي أثناء إجراء أعمال الصيانة والإصلاح.
* اختيار أجهزة ومعدات كهربائية غير جيدة الصنع .
* ترك الأجهزة الكهربائية في وضع تشغيل لمدة طويلة دون انتباه وعدم فصل التيار الكهربائي عند مغادرة المنزل لمدة طويلة أثناء السفر والرحلات الطويلة .
*عدم الحذر عند استعمال الأدوات الكهربائية فى الحمام أو المطبخ .

3- إهمال أعمال الصيانة الدورية والعلاجية
* عدم إجراء الكشف والاختبار الدوري على التمديدات والأجهزة الكهربائية .
* عدم صيانة الأجهزة الكهربائية التالفة .
* عدم إستبدال وسيلة القطع والوصل (الحماية) عند ملاحظة خروج شرر منها أثناء عملها .
* عدم مراجعة الأحمال الكهربائية والتأكد من ملاءمتها للقواطع والأسلاك




وان شاء الله هستكمل المسيرة

[elecengmoh]

تكملة للكلام نوضح بالاتى

أنواع الأعطال الكهربائية
أعطال الدائرة المفتوحة: ويحصل عند انقطاع أحد الموصلات (الأسلاك) وعندها ينقطع التيار الكهربائي وتتوقف الآلات والأجزاء التي يغذيها هذا الموصل عن العمل أو الاضاءة وهذا النوع لا يشكل خطورة تذكر وتعود الآلات للعمل بمجرد اعادة توصيل الدائرة.
قصر الدائرة: ويحصل عند تماس موصلين مختلفين أو أكثر فيما بينهما ويتسبب عن ذلك مرور تيار كبير وشديد الخطورة، وبسبب هذا التيار الكبير تعمل المنصهرات fuses أو القواطع circuit breakers على حماية الجهاز بفصل الدائرة عن المنبع «أو المصدر» وبذلك نتجنب حصول حريق أو عطب التجهيزات الكهربائية.
تفتت أو انهيار العازلية: ويحدث عند تلف جزء من العزل «البلاستيك» المحيط بالموصل الكهربائي مما يؤدي إلى التماس بين الموصل أو الناقل وجسم الآلة، وتصبح الآلة مصدر خطر لأنها تكهرب كل من يمسها وتلامسه «اذا لم تكن هناك أجهزة حماية تفصل التيار كالخط الأرضي» وقد تسبب الوفاة - لا سمح الله - إذا كان ملامسها واقفاً على أرض رطبة أو كان ممسكاً بأجسام معدنية موصولة بالأرض باليد الأخرى.
