السلام عليكم اخواني
لدي مشروع اريد ان انجزه واطلب منكم ايسر فلسفة وطريقة لعمل المشروع ترونها انتم.
خلاصة المشرع انه لدي 7 segment مصنعة محليا ذات 8 ارجل 7 موصلة للقطع وواحدة ارضي وهذه القطع ليس فيها اي بوتوكول داخلي ولا اي قطعة مبرمجة مجرد تصل الفولتية لرجل معينة يتم اضاءة القطعة المحددة بتلك الرجل

المطلوب لدي serial data (تمثلارقام مثلا26 او89)قادمة من كومبيوتر او اي مصدر واريد ان اعرضها على 3digit من تلك ال7segment فماهي الطريقة او الحل الذي استخدمه من اجل ان اصل لأضمن الطرق لعرض البيانات انتظر ردكم بفارغ الصبر مع الشكر مقدماً.

[ماجد عباس محمد]

الحل التقليدى أن تستقبلها على مسجل ازاحة توالى إلى توازى Serial in parallel out shift register ثم تمررها إلى CD4511 -7seg decoder-driver الى الشاشة

[ابن الموصل]

اقتباس المشاركة الأصلية كتبت بواسطة ماجد عباس محمد الحل التقليدى أن تستقبلها على مسجل ازاحة توالى إلى توازى Serial in parallel out shift register ثم تمررها إلى CD4511 -7seg decoder-driver الى الشاشة

اخي الكريم مشكور جدا على سرعة الرد لكني اطمع بتفصيل اكثر للحل لأني مبتدأ في هذا المجال وكيف اتعامل مع عدد الICs لتحديد الdigit المقصود وهل في بالك ان استخدم مايكروكونترولر ام لا ؟؟؟ شكرا جزيلا استاذ ماجد

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة ابن الموصل اخي الكريم مشكور جدا على سرعة الرد لكني اطمع بتفصيل اكثر للحل لأني مبتدأ في هذا المجال , علما اني وجدت الcd1145 يستقبل parllel وليس serial

لهذا قلت أنك تحول من serial الىparllel

وكيف اتعامل مع عدد الICs لتحديد الdigit المقصود

الأسهل و الأفضل أن تستخدم طقم لكل رقم أى تستخدم مثلا CD4035 وهو 4 بت يقبل توالى ويعرض توازى ثم CD4511 الى الشاشة وتكررها لكل رقم و طبعا خرج CD4035 الأول يكون دخل للثانى و خرج الثانى دخل الثالث لتكوين 12 بت للأرقام الثلاثة

وهل في بالك ان استخدم مايكروكونترولر ام لا ؟؟؟ شكرا جزيلا استاذ ماجد

المسألة ترجع لك
لو لديك طريقة ارسال من الحاسب مثلا أو خلافة سيريال للدائرة فلا تحتاج لميكرو
أما إن كنت ستستخدم RS232 من الحاسب فالميكرو سيسهل الإستقبال منه

[ابن الموصل]

ولو تعبتك معاي لكن فضلك كبير
ممكن ترسملي مخطط مبسط بقلمك العجيب يا استاذنا الكريم اذا مفيش زحمة على فرض ان الdata جاهزة

[Abdulla873]

من رخصة الاخ ماجد, تحياتي يا ابن الموصل
الدائرة موجودة في الموقع بالاسفل,
http://www.play-hookey.com/digital/s..._register.html
اولا: يجب ان تستعمل RS232 Technique او ال SPI من المايكروكونترولر عن طريق MSSP
ثانيا: اربط مخرج Data من المايكر بال 0 في الدائرة وال Clock من المايكر اربطها
تحت.

م. عبدالله

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة ابن الموصل ولو تعبتك معاي لكن فضلك كبير ممكن ترسملي مخطط مبسط بقلمك العجيب يا استاذنا الكريم اذا مفيش زحمة على فرض ان الdata جاهزة

اخى

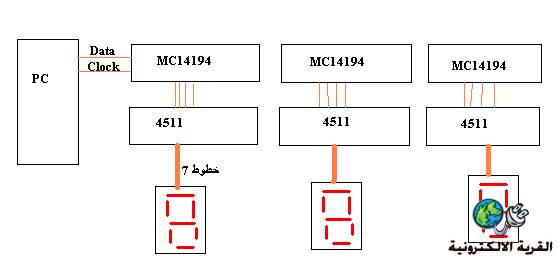

هذا المخطط الذى طلبت
وجدت هذه المتكاملة MC14194B وهى اسهل فى الاستخدام من الأولى لذا وضعتها فى المخطط وهى متوافرة

معذرة يبدو أننى نسيت ان اوصل أول MC14194B بالتالية وهكذا
مجرد خط يربطهما معا
عند تحميل Data sheet ستجد خرج الأولى المسمى Q3 من الأولى و يوصل بدخل التالية وهو DSR الطرف رقم2 وهكذا بين الثانية والأخيرة
