هل هذه الحسابات صحيحة ؟

[حيدر علاج حسن]

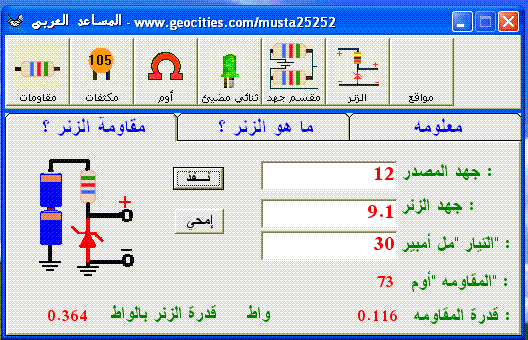

اعتقد ان البرنامج معروف لديكم .
عندما اعطينه البيانات التي داخل الخانات اضهر النتائج التالية .
فما قولكم فيها هل هي صحيحة ؟؟

[فهد المنصور]

قارن النتيجة مع نتيجة هذا الرابط
http://www.qariya.com/colu/zener.htm

[محمدعلي]

السلام عليكم ورحمة الله وبركاته ،،،

هذا البرنامج موجود عندي
لكن كيف يمكنني إستخدام هذه القيم داخل الموقع ، وشكراً

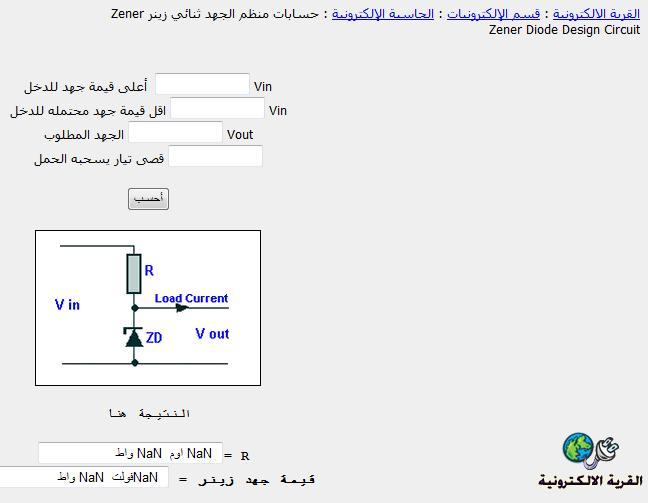

لقرية الالكترونية : قسم الإلكترونيات : الحاسبة الإلكترونية : حسابات منظم الجهد ثنائي زينر Zener
Zener Diode Design Circuit


Vin أعلى قيمة جهد للدخل
Vin اقل قيمة جهد محتمله للدخل
Vout الجهد المطلوب
قصى تيار يسحبه الحمل


النتيجة هنا
R =
قيمة جهد زينر =

[حيدر علاج حسن]

المشاركة الأصلية كتبت بواسطة Fahad

قارن النتيجة مع نتيجة هذا الرابط
http://www.qariya.com/colu/zener.htm

حاسبة الموقع صحيحة .
و نتائجها تختلف كثيرا عن نتائج البرنامج .
اعتقد الخطأ في البرنامج

[ahmedqatar]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

حاسبة الموقع صحيحة .
و نتائجها تختلف كثيرا عن نتائج البرنامج .
اعتقد الخطأ في البرنامج

قد لا يكون البرنامج مبنيا على معادلات صحيحة ..

[فهد المنصور]

الفيصل هو في وضع المعادلات الصحيحة واجراء الحسابات يدوياً ..

لكن ماهي الصيغ الرياضية التى تحكم الدائرة ؟

[حيدر علاج حسن]

انا اجريت الحسابات يدويا . ولذلك اعترضت على النتائج .
المقاومة تحسب كالاتي .
1- نحسب جهد المقاومة و الذي هو حاصل طرح جهد الزينر من جهد المصدر

Vr=Vs-Vz

2- نستخرج قيمة المقاومة مباشرة بتطبيق قانون اوم بقسمة جهدها على تيارها .

R=Vr / I

3- قدرة المقاومة تحسب من حاصل ضرب جهدها مع تيارها .

P=Vr * I

[ahmedqatar]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

انا اجريت الحسابات يدويا . ولذلك اعترضت على النتائج .
المقاومة تحسب كالاتي .
1- نحسب جهد المقاومة و الذي هو حاصل طرح جهد الزينر من جهد المصدر

Vr=Vs-Vz

2- نستخرج قيمة المقاومة مباشرة بتطبيق قانون اوم بقسمة جهدها على تيارها .

R=Vr / I

3- قدرة المقاومة تحسب من حاصل ضرب جهدها مع تيارها .

P=Vr * I

بما انك قمت بإجراء العمليات الحسابية يدويا فهي بالتأكيد صحيحة إلا في حال وجد اخطاء في القراءات !

اقترح معاينة الآلة الحاسبة الموجودة في الموقع !
