[صهيب البلال]

السلام عليكم ورحمة الله وبركاته
حياكم الله جميعا في هذا المنتدى المبارك
قمت مع بعض الإخوة بعمل مشاريع يعرض بيانات معينة على موديل LCD باستخدام pic16f628
وقد نجح المشروع ولله الحمد
لكن اعترضتنا مشكلة بسيطة وهي أن شاشة LCD لا تعرض بيانات إلا إذا لمسنا أحد أطرافها أو لمسنا مجهز القدرة للدائرة
فهي تحتاج الى تأريض لكن كيف ؟؟؟
أرجو الإفادة وجزاكم الله خيرا

[حيدر علاج حسن]

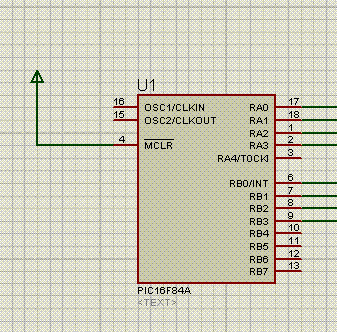

اوصل نقطة MCLR في المتحكم الى مصدر الجهد . كما في الصورة .

[Abdulla873]

ملاحظة: يجب ربط MCLR الى 5 فولت عبر مقاومة مقدارها 10 كيلو اوم

م. عبدالله

[صهيب البلال]

الاستاذ حيدر
جزاك الله خير الجزاء على هذا التنبيه الذي حل مشكلتنا ... وأنا ممتن منك كثيرا .......... شكرا جزيلا ...... شكرا جزيلا

الاستاذ م عبدالله
أشكرك جزيل الشكر على هذا التنبيه ولك مني كل التقدير والاحترام

[حيدر علاج حسن]

يا عزيز لا شكر على واجب .
المهم المشروع يشتغل .
شكرا للاخ عبد الله على التصحيح .

[Abdulla873]

عفوا يا اخوتي الاعزاء, بخدمت الطيبين دائما

عبدالله
