[Ghost 2003]

السلام عليكم ورحمة الله وبركاتة


بسم الله الرحمن الرحيم


مهندسينا واساتزتنا الكرام تحياتى لكم وكل عام وانتم بخير
فى هذا الموضوع اقدم بين ايدكم شرح حل مشكلة العطل بوحدة الليزر رقم [ SC326 ]

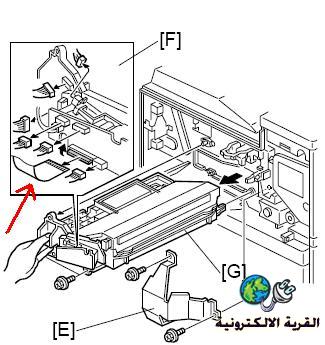

صورة الفك والانتباة للموصل (الكابل) المشار إلية بالخط الأحمر جيداً أثناء الفكر والتركيب جيداً وبحزر شديد جداً للغاية ممكن يعطي العطل رقم sc322

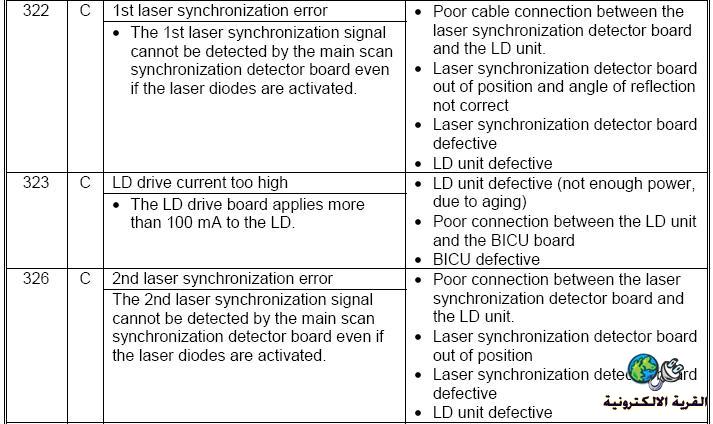

العطل وطريقة العلاج

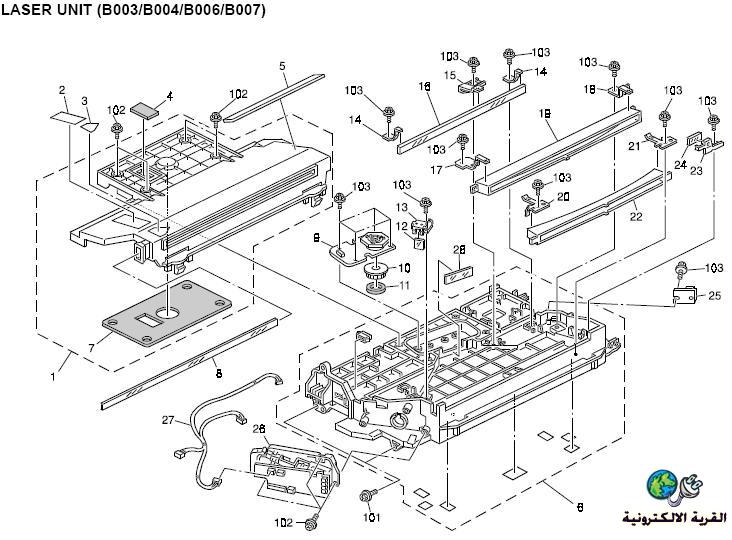

فك الوحدة واجزائها

حيث أن

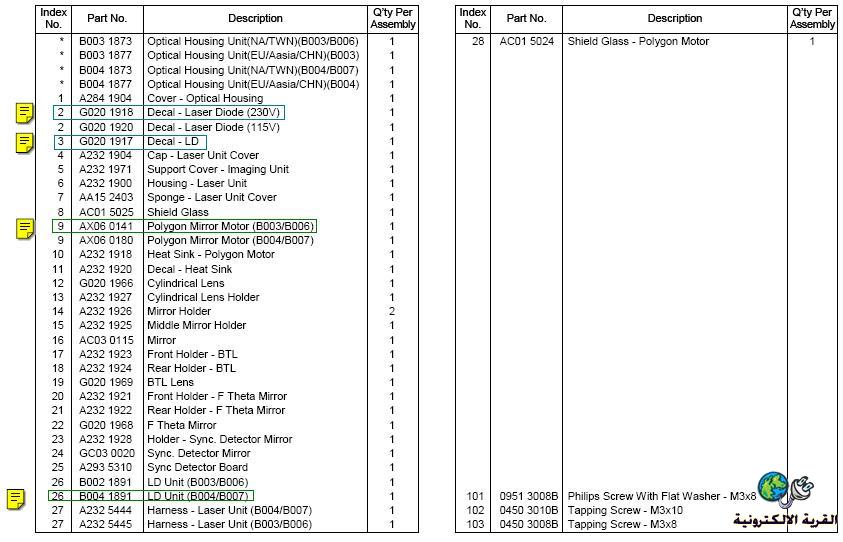

* تعني رمز النجمة اسم ورقم كل الأجزاء أو (الوحدة كلها)

الحل والعلاج

العطل الثاني SC326: 2nd laser synchronization error خطأ ثاني بالتزامن لوحدة الليزر
- ضعف الاتصال بين الليزر وحدة تزامن الكشف (بوردة أو كارت) synchronization detector board ورقمها 25 ووحدة the LD unit ورقمها 26 بالرسم التوضيحي.
- وحدة تزامن الكشف Laser synchronization detector board الخروج من ظيفتها أو بها عيب.
- وحدة LD unit بها عيب.

العطل الثاني الكود رقم [ SC322 ]


يجب عمل تنظيف للقطع رقم 25 والقطعة رقم 26 تنظيفاً جيداً ولا تسعمل بها مكنسة البلور لكي لا تتلف نهائياً ولا تفك أي مرآة ولا تحركها من مكانها مطلقاً وتكتفي بالتنظيف بقماشة تنظيف النظارات الطبية ويكون اتجاة التنظيف في اتجاة واحد فقط حتى لا تتسخ جميع الاتجاهات وكي تحدد المنطقة المتسخة فقط


ملحوظة هامة الكود رقم [ SC326 ] مرتبط بالكود رقم [ SC322 ]


الحل تم شرحة بالتفصسل من أحد الأعضاء


العلاج

العطل الأول Service Code 322: 1st laser synchronization error خطأ أول بالتزامن لوحدة الليزر


- ضعف الاتصال بين وحدة تزامن الكشف باسم laser synchronization detector board ورقمها 25 مع وحدة the LD unit ورقمها 26 بالرسم
- وحدة ليزر الكشف باسم Laser synchronization detector board الخروج من ظيفتها وزاوية انعكاس شعاع الليزر ليس صحيحاً.
- وحدة ليزر الكشف Laser synchronization detector board
defective بها عيب ويجب تغييرها.
- وحدة LD unit بها عيب ويجب تغييرها.

وعزيزي العضو إذ لم تفلح العلاج فاصلاحها عن أحد متخصصين غير مجدي بالنسبه لتكلفتها والأفضل أن تقم بتغيير الوحدة بأخرى جديدة من آلة أخري فثمنها يتراوح تقريباً 400 جنيها مصرياً

حيث أن:-

[ Laser Diode ] وهي تختصر إلي LD

تحياتي للجميع

[اسيد]

هذه عمليه صعبه الا توجد عمليه للتنظيف المجموعه اسهل من هذه عن طريق البرمجه للجهاز او اي شيء سهل اريد حلا يعيك العافيه ورزقك الله خيرا
صديق ومحب[[

[dream2011]

السلام عليكم ورحمة الله وبركاته
أخي العزيز المحترم GHost 2003 شاكر جدا وجزاك الله خيرا على هذا الشرح المفصل لكن اعمل ايه لو عملت كل الحاجات دي ولسه العطل موجود sc 322 وبرغم اني غيرت علبة الليزر كلها بواحدة استيراد وتم تجربتها على اكثر من ماكينة من نفس النوع وطلعت شغالة 100 % ولما وصلتها عندي ( اتعفرتت ) - معذرة في اللفظ - ولكن مليت من ماكنات التصوير بسبب هذا العطل
أرجو الافادة وجزاك الله خيرا

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة dream2011 السلام عليكم ورحمة الله وبركاته أخي العزيز المحترم GHost 2003 شاكر جدا وجزاك الله خيرا على هذا الشرح المفصل لكن اعمل ايه لو عملت كل الحاجات دي ولسه العطل موجود sc 322 وبرغم اني غيرت علبة الليزر كلها بواحدة استيراد وتم تجربتها على اكثر من ماكينة من نفس النوع وطلعت شغالة 100 % ولما وصلتها عندي ( اتعفرتت ) - معذرة في اللفظ - ولكن مليت من ماكنات التصوير بسبب هذا العطل أرجو الافادة وجزاك الله خيرا

بسم الله الرحمن الرحيم

لكل مشكلة ولها حل وإذا هذا الحل لم يصلح فيوجد لدي حل أخر بعون الله تعالي

تفضل يا اخي العزيز الحل والعلاج لكل من العطل Sc322 و العطل Sc326 لمهندسنا الكبير والعظيم في علمه واستاذنا الجليل مهندس thebigmaster

http://www.qariya.com/vb/showthread.php?t=58378

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة اسيد هذه عمليه صعبه الا توجد عمليه للتنظيف المجموعه اسهل من هذه عن طريق البرمجه للجهاز او اي شيء سهل اريد حلا يعيك العافيه ورزقك الله خيرا صديق ومحب[[

بسم الله الرحمن الرحيم

لا يوجد حل أخر غير التنظيف من آثار الحبر الموجود داخلها أو التي أصابتها أو علي المرآيات بها يا اخي العزيز

ولكل مشكلة ولها حل بعون الله تعالي

تفضل يا اخي العزيز الحل والعلاج لكل من العطل Sc322 و العطل Sc326 لمهندسنا الكبير والعظيم في علمه واستاذنا الجليل مهندس thebigmaster

http://www.qariya.com/vb/showthread.php?t=58378

[Ghost 2003]

شرح علاج كود 322 و326 فى الات التصوير الافيشيو للمهندس البارع والبارز أشرف سامي ashefsamy

http://www.qariya.com/vb/showthread.php?t=75892

أو من شرح ومهندس عاطف حسين atefhussein

atefhussein858.googlepages.com/pdf

[عريبى محمود]

اقتباس المشاركة الأصلية كتبت بواسطة dream2011 السلام عليكم ورحمة الله وبركاته أخي العزيز المحترم GHost 2003 شاكر جدا وجزاك الله خيرا على هذا الشرح المفصل لكن اعمل ايه لو عملت كل الحاجات دي ولسه العطل موجود sc 322 وبرغم اني غيرت علبة الليزر كلها بواحدة استيراد وتم تجربتها على اكثر من ماكينة من نفس النوع وطلعت شغالة 100 % ولما وصلتها عندي ( اتعفرتت ) - معذرة في اللفظ - ولكن مليت من ماكنات التصوير بسبب هذا العطل أرجو الافادة وجزاك الله خيرا

السلام عليكم ورحمة الله
----------------------------

العيب ينحصر فى كابل التوصيل (فلاتة الليزر) ودة حيكون نسبته اكثر من 90% والباقى حتكون من البوردة الخلفية الراسية
