[Ghost 2003]

السلام عليكم ورحمة الله وبركاتة


بسم الله الرحمن الرحيم


مهندسينا واساتزتنا الكرام تحياتى لكم وكل عام وانتم بخير
فى هذا الموضوع اقدم بين ايدكم شرح حل العطلين معاً

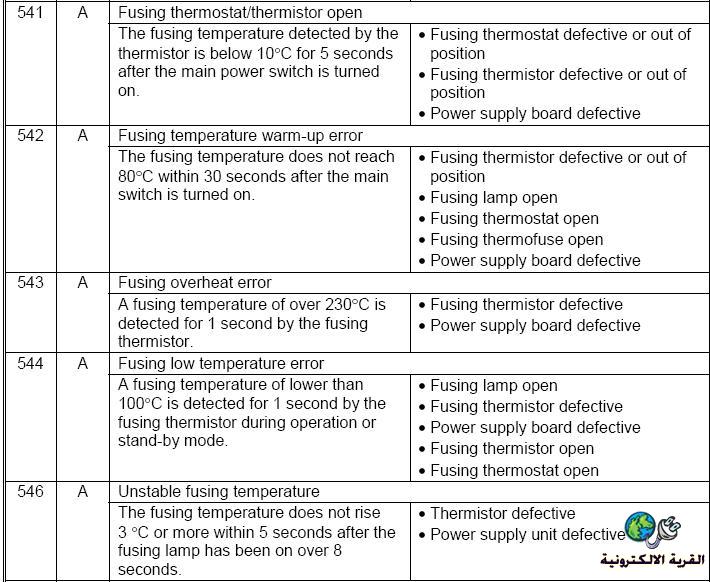

العطل:-



العطل الأول [SC541]

حيث أن:
- وحدة المفتاح الحراري وتسمي Fusing thermostat معيبة أو عدم عملها بشكل صحيح
- وحدة حساس الحرارة وتسمي Fusing thermistor معيبة أو عدم عملها بشكل صحيح
- وحدة امدادات الطاقة معيبة (بوردة الكهرباء بها عيب)

العطل الثاني [SC542]

حيث أن:

- وحدة المفتاح الحراري وتسمي Fusing thermostat معيبة أو عدم عملها بشكل صحيح
- مصباح وحدة السخان مفتوح (محترق أو تالف ويجب تغييرة)
- وحدة حساس الحرار وتسمي Fusing thermistor مفتوحة (محترقة أو تالفة ويجب تغييرة)
- وحدة المفتاح الحراري وتسمي Fusing thermostat أو تسمي thermofuse مفتوحة (محترقة أو تالفة ويجب تغييرة)
- وحدة امدادات الطاقة معيبة (بوردة الكهرباء بها عيب)

شكل وحدة السخان لأجزائها من الداخل كمثال



أسماء بأرقام كل قطعة داخل السخان



العيب ظهور كود [SC541]

الحل

أحراج وفك وحدة السخان [ Fusing Unit ] وتختصر إلي F.U
وتغيير وحدتي حساس الحرارة المسمي بالـ Fusing thermistor ارقام 11, 41 بسبب تلفهم أو عدم قياس درجة الحرارة بالدقة المطلوبة

ثم تقم بتنظيف الاتي ذكرة:-

1.حساس الحرارة Fusing thermistor رقم 41-11 وتسمي Thermistor
2.وحدة فيوز الزيادة القصوي درجة الحرارة رقم 12 وتسمي Thermostat لقطع التيار الكهربي عن اللمبة Fusing Lamp
3.أسطوانة رقم 35 واتظف بالتسخين وسحب الحبر بالقماش بسرعة قبل برودة ولا تنظيف (بسلك الالمنيوم أو بالصنفرة) حتى لا تحدث اي عيوب بناتج صورة الورقة المكبوعة من الماكينة تمسي Fusing Cleaning Roller
4.أسطوانة رقم 22 وتمسي Pressure Roller
5.أسطوانة رقم 17 وتمسي Hot Roller

لا بد تغيرهم عند عمل معدل لهم كبير أو حدوث أي تلف لهم
Hot Roller, Pressure Roller

6.أظافر عدم التصاق الورقة مع أسطوانة السخان رقم 6 وتسمي Hot Roller Stripper
7.التأكد من سلامة اليايات (السست) رقم 7 وتسمي Tension Spring

ويجب غلق الآلة من المفتاح الرئيسي ونزع وصلة LAN أن وجدت ونزع الفيشة الرئيسية للآلة وعمل ما سبق ذكرة بأعلى

ملحوظة هامة:-

في حالة ظهور الكود [ SC542 ] وعلاجة ممكن عمل كبري عليه أو تغييرة بأخر جديد أو بالخبط عليه بقوة دون كسرة لكي تعود لوضعه الأول قبل العيب مباشرةً يكون بسبب أكيد ناتج من العطل رقم [ SC541 ] فيجب أصلاح العطل رقم SC541 أولاُ

في حالة التركيب يجب تنظيف غطاءان السخان جيداً وتركيب

قاعدة: القطعة الأخيرة تركب أولاً

وعدم تركيب أي قطعة خطأ أو معكوسة لكي لا تسبب خطأ كود أخر جديد

تحياتي

[abu soheib]

سلام عليكم
شرح اكثر من وافى
بارك الله فيك

[cjouf]

يعطيك العافيه ما قصرررت

[aeabi570]

يارك الله لك
وجعله في ميزان حسناتك

[اسيد]

مرحبا
وفك الله ازمتكم ووسع لكم وفرج عنكم
شكرا جزيلا على ردك
ارجوا منك اني ترفدني بما هو مفيد
جهاز منولتا نوع cf2002ظهر كود يقول غير شريحه الحبر هل هناك عميلة تصفير عن طريق الجهاز وكيف الدخول الى البرنامج التصفير ام انه يجب ان ااغير شريحه الحبر وكيف هي عمليه التصفير هل استطيع ان احصل على جهاز التصفير وشكرا

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة اسيد مرحبا وفك الله ازمتكم ووسع لكم وفرج عنكم شكرا جزيلا على ردك ارجوا منك اني ترفدني بما هو مفيد جهاز منولتا نوع cf2002ظهر كود يقول غير شريحه الحبر هل هناك عميلة تصفير عن طريق الجهاز وكيف الدخول الى البرنامج التصفير ام انه يجب ان ااغير شريحه الحبر وكيف هي عمليه التصفير هل استطيع ان احصل على جهاز التصفير وشكرا

اخي الكريم

بارك الله لك في هذا الثناء وشكراً لك علي الدعاء لي

ولكن يا اخي العزيز انت تطلب طريقة تصفير عداد ورق الحبر للماكينة ماركة منولتا وانني ليس لي علم بهذة الشركة ويوجد اخرون هم اصحاب العلم بها فارجوا منك وضع مشاركة جديدة باسمك مستوفية كافة البيانات لهذا الجهاز ورقم الطرارز أو الموديل وذكر العطل بالتفصيل

أو من خلال اختيار احد هذه المواقع مثل موقع جووووووووووووجل أو موقع يوتيوب وكتابة هذا النص وسوف تجد طرق كتابية أو شرح فيديو مفصل خطوة بخطوة

refill toner minolta cf2002

[iyadcom]

يارك الله لك
وجعله في ميزان حسناتك

[حسان الراوي]

السلا عليكم
لدي جهاز ريكو rico 3235 بدات تظهر فيهى خيلات ونقاط سوداء في وجه الوره وظهرها وتظهر الكتابه مرتين في الورقه ارجو المساعده ولكم جزيل الشكر
