النبضة العلوية والنبضة السفلية

[محمدعلي]

ماذا تعني هذه المقاييس بالنسبة للمؤقت 555

زمن النبضة العلوية ويقاس بالثانية
زمن النبضة السفلى ويقاس بالثانية
Duty Cycle وتقاس بالنسبة المؤية %
التردد ويقاس بالهيرتز Hz

[16mofed84]

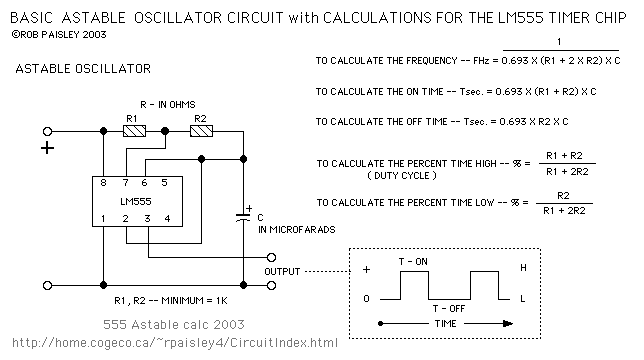

هكذا تشهر عندما توضع على جهاز الاوسلوسكوب انظر وستفهم /\:


التردد

[حيدر علاج حسن]

النبضة العلوية تعني ان الجهد الخارج من المؤقت هو اكبر من صفر و ليكن 5 فولت مثلا . و النبضة السفلية تعني ان الجهد الخارج هو صفر فولت . اما زمن كل نبضة فيعني الفترة الزمنية التي يكون فيها الخرج 5 فولت . هذا بالنسبة للعلوية و كذلك الحال مع السفلية فزمنها يعني الفترة الزمنية التي يكون فيها الخرج صفر فولت .
مجموع الزمنين هو زمن الدورة او السايكل الواحد . و مقلوبها هو التردد .

[16mofed84]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

النبضة العلوية تعني ان الجهد الخارج من المؤقت هو اكبر من صفر و ليكن 5 فولت مثلا . و النبضة السفلية تعني ان الجهد الخارج هو صفر فولت . اما زمن كل نبضة فيعني الفترة الزمنية التي يكون فيها الخرج 5 فولت . هذا بالنسبة للعلوية و كذلك الحال مع السفلية فزمنها يعني الفترة الزمنية التي يكون فيها الخرج صفر فولت .
مجموع الزمنين هو زمن الدورة او السايكل الواحد . و مقلوبها هو التردد .

كلامك صحيح عدا
"و كذلك الحال مع السفلية فزمنها يعني الفترة الزمنية التي يكون فيها الخرج صفر فولت ."
ليس صفر فولت انما هو 5-v خمسه فولت سالب

[16mofed84]

انا اسف حتى انا اخطأت
الجواب هو حسب فرق الجهد الداخل

[astra]

زمن النبضة العلوية هو عرض النبضة عندما يكون خرج الدائرة فى حالةON
زمن النبضة السفلية هو عرض النبضة عندما يكون خرج الدائرة OFF
DUTY CYCLEهو النسبة بين زمن النبضة فى حالة ON الى نسبتها فى حالةOFFاو هو نسبة زمن النبضة العلوية الى النبضة السفليةفلو فرضنا ان زمن النبضة وهى فى حالة ON = 1 ثانية ونسبتها فى حالة OFF =5 ثانية فيكون DUTY CYCLE=1×100 ÷5 =20%
التردد هو عدد النبضات التى تصنعها الدائرة فى الثانية الواحدة ووحدة قياسه HZ/SEC

[حيدر علاج حسن]

المشاركة الأصلية كتبت بواسطة 16mofed84

انا اسف حتى انا اخطأت
الجواب هو حسب فرق الجهد الداخل

لا اعتقد ان 555 يعطي جزء سالب للنبضة .
لانه لو كان كذلك لسبب لنا المشاكل اذا استخدمناه كساعة قدح .
لست متاكدا 100% . ولكن هذا ما اعرفه عن 555 . وعملت عليه بعض الدوائر البسيطة .

[حيدر علاج حسن]

المشاركة الأصلية كتبت بواسطة astra

زمن النبضة العلوية هو عرض النبضة عندما يكون خرج الدائرة فى حالةON
زمن النبضة السفلية هو عرض النبضة عندما يكون خرج الدائرة OFF
DUTY CYCLEهو النسبة بين زمن النبضة فى حالة ON الى نسبتها فى حالةOFFاو هو نسبة زمن النبضة العلوية الى النبضة السفليةفلو فرضنا ان زمن النبضة وهى فى حالة ON = 1 ثانية ونسبتها فى حالة OFF =5 ثانية فيكون DUTY CYCLE=1×100 ÷5 =20%
التردد هو عدد النبضات التى تصنعها الدائرة فى الثانية الواحدة ووحدة قياسه HZ/SEC

وحدة قياس التردد هي Hz و ليس Hz/sec .
شكرا على اضافة المعلومات .
