أحببت أن أطرح تساؤلاتي في هذا الموضوع حول قطعة تعديل جهاز البلاي ستيشن الأول بإصدارتيه القديمة والحديثة (PSone) ، صحيح أنه لم يعد موجود في الوقت الراهن تقريباً وبدأ ينقرض منذ زمن ليس ببعيد !! إلا أن قطعة التعديل الخاصة به حيرتني كثيراً ،، وبيني وبين هذه القطعة زمن طويل وتجارب كثيرة لازالت تحيرني وتشوقني حتى هذه اللحظة !!
نعم ، صحيح أنني تركت مجال التعديل على أجهزة الألعاب منذ ما يقارب الخمس سنوات ( بسبب انشغالي في الدراسة الجامعية ) ،، إلا أنني ما زلت أتذكر جيداً اللحظة اللتي ( وبسببها ) دخلت مجال الإلكترونيات من أوسع أبوابه !! هل تصدقون ؟
إنه العام 1997 عندما ذهبت لمجمع تجاري متخصص ببيع ألعاب الكمبيوتر فوجدت في عدد من المحلات ( فنيي الإلكترونيات ) يقومون بوضع IC صغير وتلحيم عدة أسلاك به إلى مواقع محددة في اللوحة الرئيسية الخاصة بجهاز البلاي ستيشن !!
فحينها استغربت كثيراً ، وسألت ( عفوياً ) أحد الفنيين الآسيويين ، " لماذا تقوم بوضع هذه القطعة ؟ " ، فما كان منه إلا أن نظر إلي بنظرة ( استحقار ) وعاد إلى عمله متجاهلني ، فما كان بوسعي سوى السكوت بدهشة والخروج من المحل ، ومنذ ذلك الحين قررت بأن أعرف لماذا يقومون بوضع هذه القطعة في كل جهاز ؟!
فمرت الأيام ، وعرفت بأنها لتجاوز نظام حماية البلاي ستيشن وتمكين الجهاز من تشغيل الألعاب المستوردة ( اللتي تعمل بنظام مختلف عن نظام الجهاز الرسمي )
ولكنني ومن خلال تعاملي الطويل مع هذه القطعة وملاحظاتي المختلفة على إصداراتها وطرق توصيلها مع موديلات الأجهزة المختلفة ، تولدت لدي تساؤلات محيرة وعميقة حيرت الكثير من الفنيين دكاترة الجامعات كلما سألتهم عنها !! حتى ظننت بأن هذه القطعة معجزة تحتاج إلى علماء من الدول المتقدمة لمعرفة أسرارها !!

لكنني ، قبل أن أطرح هذه التساؤلات ، أترككم مع صور قديمة ، يعود تاريخها إلى الحقبة الذهبية ( قبل عشر سنوات من الآن ) ، تحديداً سنة 1999 وبعضها يعود لعام 2002 ، قمت بعملها يدوياً حيث نقلت مواضع تلحيم الأسلاك من عدة أجهزة لزملائي للإستفادة منها لاحقاً في تركيب القطعة في أجهزة لا تحتوي عليها ،،

[Electronic boy]

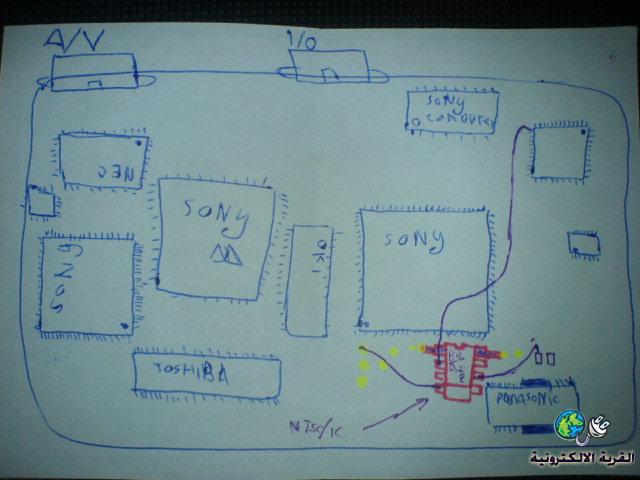

الصورة الأولى : رسم يدوي لأماكن تلحيم الأسلاك لوصل القطعة بلوحة الموديل
SCPH-9002



الصورة الثانية ، نفس الأولى ، لكن برسم أحدث.

[Electronic boy]

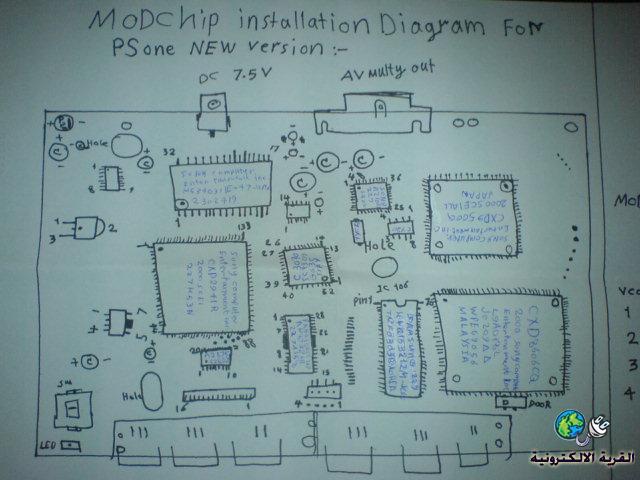

الصورة الثالثة : مخطط يدوي لبيان أماكن توضع القطع الرئيسية في لوحة الموديل 9002

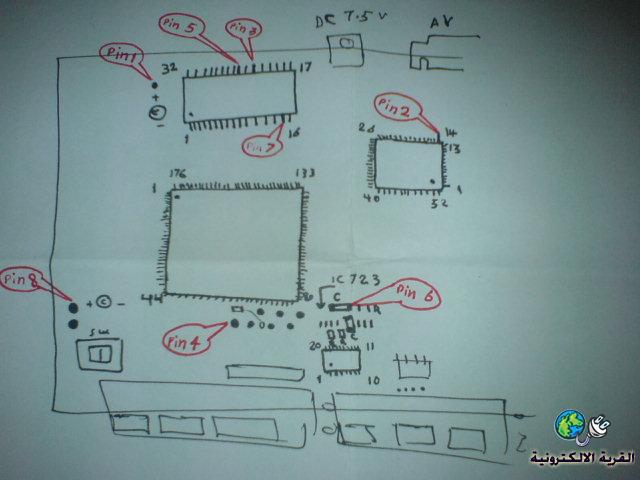

الصورة الرابعة : مخطط يدوي لبيان أماكن توضع القطع الرئيسية في لوحة الموديل الجديد 102 الإصدار الثاني

[Electronic boy]

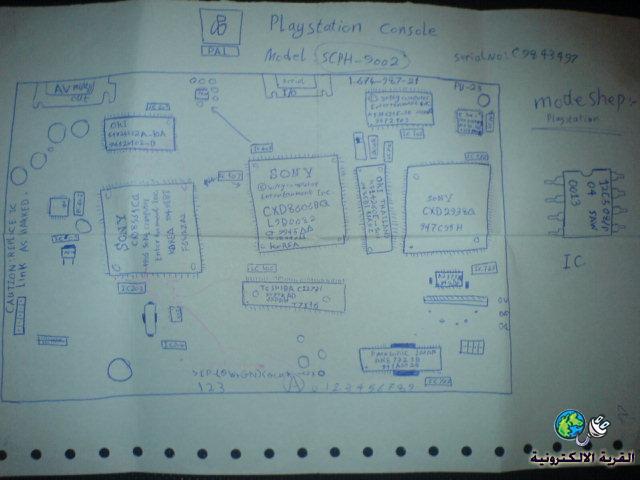

الصورة الخامسة : مخطط يوضح مواضع توصيل الأسلاك بلوحة الموديل 102 الإصدار الأول

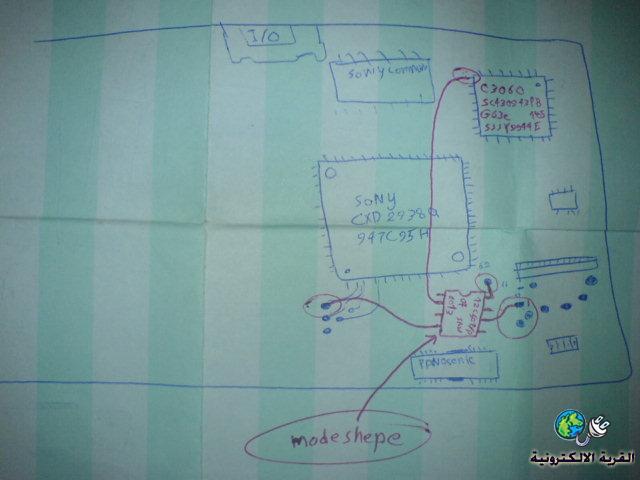

الصورة السادسة: مخطط يوضح مواضع توصيل الأسلاك بلوحة الموديل 102 الإصدار الثاني

[Electronic boy]

بسم الله الرحمن الرحيم
===============
أعود لإكمال الموضوع ،،

من خلال تجربتي الطويلة مع قطع التعديل الخاصة بجهاز البلايستيشن الأول ، قمت بملاحظة ما يلي :
مرت هذه القطعة بثلاثة مراحل منذ ظهورها الأول عام 1997 حتى الآن ، وهي كالتالي :

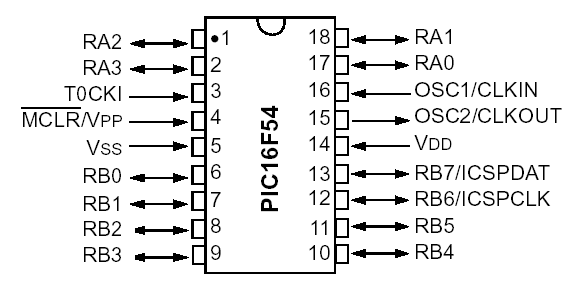

1) القطعة رقم PIC 16F54 ، يتم توصيلها مع لوحة الجهاز بعشرة أسلاك ، وهي مخصصة للأجهزة القديمة جداً ( أول موديلات ظهرت ) ، وعلى ما أذكر كان رقم البورد PU-8.



2) القطعة رقم PIC 12C508/P ، يتم توصيلها مع لوحة الجهاز بأربعة أسلاك ، وهي مخصصة للموديلات التي تلت الإصدارة الأولى ، حتى آخر موديل من الإصدارة الكبيرة (الرمادية اللون ) ، وتحمل اللوحة رقم PU-23 .



3) القطعة رقم PIC 12C607/P ، يتم توصيلها مع لوحة الجهاز بثمانية أسلاك ، وهي مخصصة للموديلات الأخيرة ( الصغيرة بيضاء اللون ) ، التي لها رقم موديل 102.


===============
وأضع هنا جميع أرقام الموديلات واللوحات للتذكير :

PSone model SCPH 100 - 101 - 102 -Board PM41, PM41-2
Playstation model SCPH 1000, 1001, 1002 - Board PU7
Playstation model SCPH 1000, 1001, 1002 - Board PU8
Playstation model SCPH 5500, 5501, 5502, 5552 - Board PU18
Playstation model SCPH 7000, 7001, 7002, 7003 - Board PU20
Playstation model SCPH 7501, 7502 - Board PU22
Playstation model SCPH 9001, 9003 - Board PU23

[Electronic boy]

وأخيراً ، سأقوم بطرح تساؤلاتي عن هذه القطعة حسب ملاحظاتي :

1) كيف يتم اكتشاف نقاط التوصيل في كل مرة عندما تقوم الشركة المصنعة بتغيير التصميم ؟

2) لماذا لا يتم توصيل الطرف الأول من القطعة 12C508/P رغم أنه خاص بجهد التغذية ؟ ( راجع الصورة الأولى ) ، لاحظ أن الطرف رقم 1 متروك بدون توصيل !!

3) عندما كنت أراجع مواقع الإنترنت الخاصة بمخططات توصيل القطعة بالجهاز ، وجدت أن أماكن التوصيل التي يقترحونها تختلف عما لدينا من أماكن توصيل ( لذلك قمت بعمل المخططات التوضيحية كما بالأعلى ) نقلاً عن الأجهزة التي تباع في بلداننا العربية ، ولو حاولت اتباع الطريقة الموجودة في المواقع فلن تعمل القطعة !! ( اسأل مجرب ) ، فما سبب هذا الإختلاف ؟

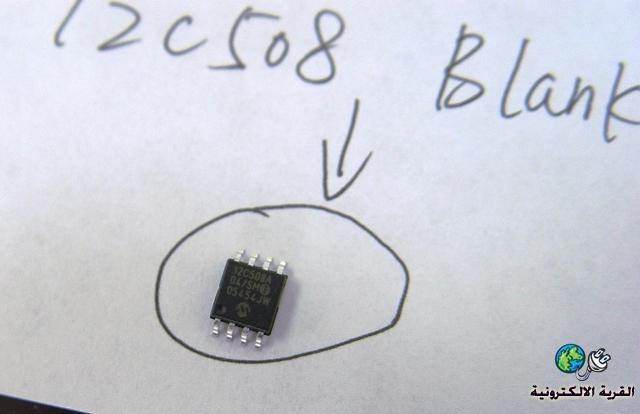

4) عندما قمت بالبحث في موقع شركة Microchip المصنعة للقطعة 12C508 لإيجاد كتيب البيانات Data sheet ، تبين لي بأن الشركة لا يوجد لديها القطعة ذات الرقم 12C508/P ولكن يوجد لديها فقط 12C508A وهي فارغة ( تحتاج لبرمجة ) !! كما أنها لا تصنع القطعة رقم 12C607 الخاصة بتعديل البلايستيشن الصغير ، ولذلك لم أجد داتا شيت لهذه القطعة !! فهل من تفسير لذلك ؟ إذا لم تكن شركة Microchip تصنع القطعة 12C508/P فمن قام بذلك ؟ أو من قام ببرمجتها أصلاً ؟



5) يوجد طرق توصيل أخرى للقطعة ، ومنها Stealth mode وغيرها ، فما المقصود بذلك ؟

6) لماذا تترك الشركة المصنعة لجهاز بلايستيشن دوائر تلحيم فارغة !! حتى ظننت في البداية بأن الشركة تتعمد وضعها لتسهيل الطريق على الهاكرز لتوصيل القطعة !
===================
حاولت البحث منذ ما يزيد عن 7 سنوات عن أية وثائق أو معلومات حول طرق صناعة هذه القطع ، أو برمجتها و كيفية اكتشاف أماكن توصيل القطعة بالجهاز أو أية معلومات بخصوص كسر نظام حماية جهاز البلايستيشن إلا أنني لم أجد شيئاً !! فهل يستطيع أحد مساعدتي ؟

هذا ما لدي حتى هذه اللحظة ، وأرجو أن يكون الموضوع ممتع ومفيد للجميع ...
أشكركم على حسن المتابعة ،،،

[Electronic boy]

يا شباب عبروني شوي ،،،
والله بكلمكم مش بكلم نفسي !!

[moaead]

السلام عليكم أخي العزيز , فعلا موضوع غريب ؟ و أنا أستغرب وضع pic أصلأ لأنه حتى تعمل يجب أن توصل أيضا على كريستاله و هي لا تعمل على فك أو دمج اشارات الفيديو و الأوديو بل يقتصر عملها على التحكم (1-0) لذلك أعتقد أنها لا علاقه لها بآسي البيك و أن رقمها مجرد كود لآيسي آخر , مع الشكر .
