السلام عليكم ورحمة الله وبركاته ،، أما بعد :
قمت بشراء شاشة مستعمله من طراز IBM صغيره 15 بوصه ، ومصنعة بتاريخ
9 فبراير 1998 ،، المهم الشاشة عندي من شهر 5 الماضي ( الصيف الماضي ) وعندما أحضرتها للمنزل قمت بتجربتها فعملت على ما يرام ، ثم قمت بفصلها عن الكهرباء ووضعتها في المخزن ( المستودع ) لحين الحاجة إليها ، فقمت بإخراجها قبل يومين من المستودع وحاولت تشغيلها إلا أنها لم تعمل !!

عند الضغط على مفتاح التشغيل فقط يضيء المؤشر بقرب مفتاح التشغيل باللون البرتقالي ولا يحدث شيء بعد ذلك !!
كذلك لوحة التحكم الأمامية لا تستجيب إطلاقاً عند الضغط على الأزرار في المقدمة ، وهذا يدل على عدم وجود تغذية تصل لوحدة التحكم الأمامية.
قمت بفتح الشاشة وفحص مرحلة التغذية الأولية (Primary) فكانت سليمه ويوجد جهد على مكتف التنعيم قدره 310 فولت ، ترانزيستور الموسفيت سليم أيضاً ودائرة PWM سليمه ويوجد جهد عالي التردد على الأطراف الأولية من محول الشوبر ،، إلا أنه لا يوجد جهد على الأطراف الثانوية لهذا المحول !! جميع ديودات التقويم عالية التردد سليمه أيضاً !! لكن لا يوجد تغذية بعد مرحلة الثانوي ( Secondary ) ، قمت بفحص ترانزيستور محول الضغط العالي فكان أيضاً سليم !! لكن لا يوجد على أطرافه أي جهد !!
حميع المقاومات بجانب مكثف التنعيم سليمة 15 كيلو و 47 كيلو أوم .
ومن الغريب أيضاً أن فتيلة الشاشة لا تضيء ولا يوجد جهود على بلاطة الشاشة !!
لذلك لا يمكنني الحكم على محول الضغط العالي (الآين) بأنه معطل وذلك لأنه لم يصله تغذية أصلاً !!

على العموم ، هذا من أصعب الأعطال التي تواجهني دائماًً !! ولم أستطع لحد الآن معرفة السبب ، ومن الجدير بالذكر أنه قبل سنة تقريباً أعطاني أحد أقاربي تلفزيون 14 بوصه به نفس العيب ، عند الضغط على مفتاح التشغيل يضيء المؤشر باللون الأحمر ولا يحدث شيء !! ونتائج الفحوصات نفس النتائج السابقة ، أي أنه لا يوجد تغذية بعد ملفات الثانوي الخاصة بمحول الشوبر !!
=================================
أرجو من الإخوة الكرام أن توضحوا لي سبب هذه المصيبه ، ولكم مني جزيل الشكر
=================================
ملاخظة: إذا لزم صور للشاشة فلا مانع لدي من وضعها .

[Electronic boy]

بالمناسبة ،، عندما قمت بفحص الترانزيستور اللذي بجانب محول الضغط العالي
ورقمه C5149 ، كان يصدر صوت الصافرة من جهاز الفحص وهذا يدل على وجود مقاومة منخفضة بين القاعدة والمشع !!

فحسبت أن الترانزيستور معطل ، فقمت بالإطلاع على صفحة البيانات الخاصة به فوجدت أن المصنع قام بوضع مقاومة منخفضة (50 أوم) بين المشع والقاعدة !!

لكن السؤال ، لماذا وضعت هذه المقاومة ؟ فلم يمر علي من قبل أن وجدت ترانزيستور
يحوي مقاومة بين القاعدة وأحد الأطراف !! ما تفسير ذلك ؟

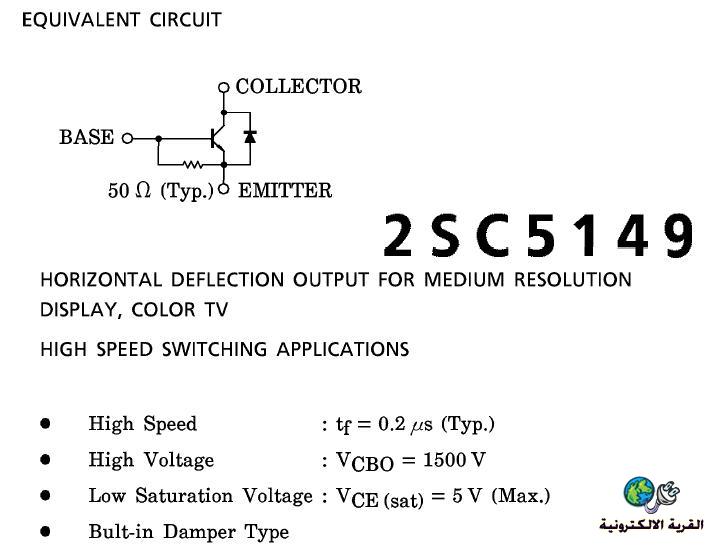

أنظر الدائرة المكافئة للترانزيستور كما في الصورة المرفقة.

[Electronic boy]

في البداية ، أحب أن أقول بأن المنتدى صاير محبط إلى أبعد حد !!
والكل عايز ياخد وقليل من يعطي !!
تجاهل المواضيع تجاوز الحدود ، لدرجة أن المواضيع اللتي تبدأ بكلمات مثل ( حمل ، وأخيراً ، تفضلوا ، لعيونكم ..... إلخ ) هي اللتي تلقى اهتمام كبير وأكبر عدد زوار !!

صراحة الوضع لا يشجع أبداً !!
-=-=-=-=-=-==-=-=-=-=-=-=-=
للفائدة :
=-=-=-=-=-=-=-=-=-=-=-=-=-=
تم كشف العطل في الشاشة وبعد جهد مضني تبين أن العطل كان في مقاومة قبل
مرحلة التقطيع ( قبل ترانزيستور الـ FET ) الموصول مع محول الشوبر ، وقيمة هذه المقاومة 160 كيلو أوم ، وقد كان بها فتح (Open) رغم أن مظهرها الخارجي كان نظيفاً ولا يوجد عليها أي علامة تدل على أنها معطلة !!

لذلك استنتجت : أنه من المستحسن فحص جميع قطع دائرة التغذية قبل استبدال أي عنصر لضمان أنه لا يوجد عطل آخر يسبب تلف القطع الأخرى.
