[severeman]

بسم الله الرحمن الرحيم

في بادئ الامر تحية لكل العاملين بهذا المنتدى الجبار وهذه اول مشاركه لي هنا واتمنى ان اجد ضالتي بينكم

اولا>>> الطباعه او الماكينة من نوع lanier هي نفسها الماكينة من نوع Richo والاختلاف بينهم اعتقد انه في المسمى فقط

وقد اشتريت ماكينة Lanier لتساعدني في ابحاث الماجستير الخاصه بي

وقد واجهت عده مشاكل بمجموعه الدرام فاضطررت لشراء واحد استيراد يشبة الجديد

وبعد شرائة من مكان يبعد عنه بمسافه بعيده جدا وجدت به عيب وهو انه عند طباعه ورقه او تصويرها فانه يقوم بتكرار الكلام الموجود بالورقه ولكن في صورة خيالات بسيطه الى جانب وجود خطوط رفيعه جدا جدا تظهر في الورقه وهي التي يظهر فيها تكرار الكلام


ونظرا لخبرتي المحدوده في هذا المجال فقد قمت قبل ذلك بفك هذة الوحده مسبقا وهي مكونه من الاتي

1- وحدة الدوفيلبر
2- وحدة الدرام

وتتكون وحدة الدرام من الاتي
1- الدرام
2- اسطوانه من الكاوتش تلاصق الدرام مباشرة لا اعلم ما اسمها
3-عمود من الالقطية يلامس الاسطوانه سالفة الذكر
4- شفره من الكاوتش المطاطي تحك بالدرام عند دورانه اعتقد انها ما يطلق عليها الاستيكه

___________________

وبناء عليه بعد تفصيص هذه الوحده استشفيت ان هذا العيب الذي اعاني منه هو عيب الاستيكه حيث انها لا تقوم بمسح الدرام مسحا دقيقا ويسبب تكرار الكلام مره اخرى ومن ثم يقوم بترك حبر على الدرام في شكل راسي مما يظهر بالورقه خطوط سوداء رفيعة جداً


فهل كلامي هذا وتحليلي لهذا العيب صحيح ام لا؟؟
واذا كان صحيح ارجوا ارشادي للحل ومن اين أقوم بشراء هذه الاستيكه وما سعرها لان في يدي ان اقوم باعادة الدرام كاملا من مكان شراءه ولكني اريد ان اوفر ثمن المواصلات الباهظه واجهاد السفر

وان كان تحليلي لهذا العيب خاطئ ارجوا اعلامي بسبب هذا العيب وكيفية معالجته

وشكرا لكم

[ashefsamy]

شكرا اخى احمد على تحليل العطل بهذة الدقة تماما كما سمعتة منك من خلال الموبيل وذكرت لك الحل ان تفوم بتغير شفرة الدرام وهى ذات سعر رخيص يتراوح بين 20 الى 30 جنية وكما ذكرت لك ان اقرب مكان لك هو المنصورة حيث اتنك تقطن فى محافظة الزقازيق وهناك يتراوح السعر مابين 15 الى 20 جنيها مصريا اتمنى من اللة ان يوفقك فى اصلاح العطل بعد تغير شفرة الدام :

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة severeman بسم الله الرحمن الرحيم في بادئ الامر تحية لكل العاملين بهذا المنتدى الجبار وهذه اول مشاركه لي هنا واتمنى ان اجد ضالتي بينكم اولا>>> الطباعه او الماكينة من نوع lanier هي نفسها الماكينة من نوع Richo والاختلاف بينهم اعتقد انه في المسمى فقط وقد اشتريت ماكينة Lanier لتساعدني في ابحاث الماجستير الخاصه بي وقد واجهت عده مشاكل بمجموعه الدرام فاضطررت لشراء واحد استيراد يشبة الجديد وبعد شرائة من مكان يبعد عنه بمسافه بعيده جدا وجدت به عيب وهو انه عند طباعه ورقه او تصويرها فانه يقوم بتكرار الكلام الموجود بالورقه ولكن في صورة خيالات بسيطه الى جانب وجود خطوط رفيعه جدا جدا تظهر في الورقه وهي التي يظهر فيها تكرار الكلام ونظرا لخبرتي المحدوده في هذا المجال فقد قمت قبل ذلك بفك هذة الوحده مسبقا وهي مكونه من الاتي 1- وحدة الدوفيلبر 2- وحدة الدرام وتتكون وحدة الدرام من الاتي 1- الدرام 2- اسطوانه من الكاوتش تلاصق الدرام مباشرة لا اعلم ما اسمها 3-عمود من الالقطية يلامس الاسطوانه سالفة الذكر 4- شفره من الكاوتش المطاطي تحك بالدرام عند دورانه اعتقد انها ما يطلق عليها الاستيكه وهي تسمي (بشفرة الدرم) ___________________ وبناء عليه بعد تفصيص هذه الوحده استشفيت ان هذا العيب الذي اعاني منه هو عيب الاستيكه حيث انها لا تقوم بمسح الدرام مسحا دقيقا ويسبب تكرار الكلام مره اخرى ومن ثم يقوم بترك حبر على الدرام في شكل راسي مما يظهر بالورقه خطوط سوداء رفيعة جداً فهل كلامي هذا وتحليلي لهذا العيب صحيح ام لا؟؟ واذا كان صحيح ارجوا ارشادي للحل ومن اين أقوم بشراء هذه الاستيكه وما سعرها لان في يدي ان اقوم باعادة الدرام كاملا من مكان شراءه ولكني اريد ان اوفر ثمن المواصلات الباهظه واجهاد السفر وان كان تحليلي لهذا العيب خاطئ ارجوا اعلامي بسبب هذا العيب وكيفية معالجته وشكرا لكم

السلام عليكم ورحمة الله وبركاتة

بسم الله الرحمن الرحيم

عزيزي الفاضل أقرأ الموضوع جيدة وعمل الاتي

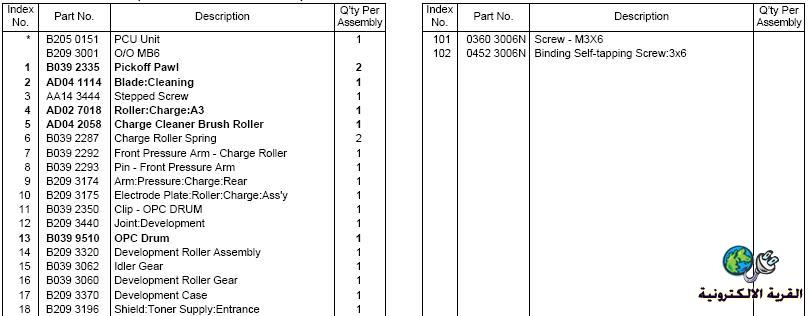

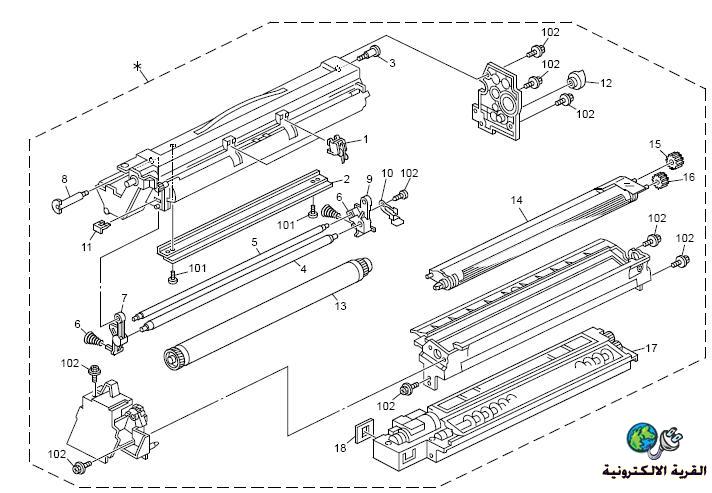

صور مشابة لوحدة الدرم بالتفصيل

(1)



(2)



حيث أن:-
1- Index No.:- وتعني تسلسل (مسلسل).
2- Part No. :- وتعني رقم القطعة - رقم الصنف.
3- Description :- تعني توصيفها - البيان.
4- Q'ty Per Assembly :- تعني الكمية المطلوبة.

عزيزي الفاضل ابحث عن كتالوج الصيانة المسمي Service Manuals من داخل المنتدي
ويوجد كتالوج أخر يذكر به اسماء القطع للطلب عند شرائها وهو يسمي Parts Manuals
ثم اغلق الماكينة من مفتاح التشغيل الرئيسي ثم أنزع كابل الشبة أو كابل المنتصل بالكمبيوتر أما USB أو كابل الطابعة LP1 ثم انزع الفيشة من قابس الكهرباء

أفتح الباب اليمين خلف وحدة المستخدمة في التصوير علي الوجيهين معاً المسماة بوحدة Duplex Unit وافتح الباب الأمامي لوجه الماكينة ثم اخرج وحدة الدرم برفق وفكها بحدزر شديد جداً ثم أنزع الدرم ونظفه بقطعة قماش بيضاء نظيفة ليس بها اي أوساخ أو تراب من مكانة وضعه في مكان مظلم حتى لا يتعرض للتلف نتيجة للضوء الشديد أو ضوء المصابيح النيون .. إلخ
يوجد خلف الدرم توجد اسطوانتين الأولي كاوتش هي تقم بشحن الدرم بالشحنات الكهربائية هي التي تسبب خطوط سوداء بطول الورقة ويجب تنظيفها جيداً بالماء والصابون ملحوظة: وفي حالة بقاء الخطوط السوداء كما هي فلتفحص كلامن (الدرم / أو السخان) وتنشف ليس بقماش ولكن بالورق الابيض النظيف ولا تلمس اسطح الدرم ولا اسطوانة شحن الدرم بالأيدي نهائياً حتى لا تضع اي أوساخ عليها
أما الاسطوانة التي تليها هلي اسطواتة لتنظيف ما قبلها وهي اسطوانة علي شكل (فراشاة) وطريقة تنظيفها أولا بالفرشاة ثم تنظف بقطعة من القماش.
ايضا كما ذكرت توجد قطعة حديد مثبت علها قطعة من الكاوتش تلاصق الدرم تقوم بتنظيفة ولها شفرة تلاصق الدرم فيجب تنظيف الشفرة الملاصقة لوحدة الدرم برفق بقطعة قماش جيدة ونظيفة
كما بالشكل التالي:



ثم ضعة عليها قليلاً من مادة بدرة التالك الخاصة بالاطفال لتحافظ عليها لمدة طويلة
واخيراً انتهي الجزء الأول قم بتركيبة قطعة قطعة ولا تنسي اي شئ
ملحوظة :
أخر شئ يفك - يركب أولاً

الجزء الثاني عمل الاتي علي الماكينة ادخل علي السيرفيس عن طريق



1- ضغط علي زر أصفر مستطيل يكتب علي C
2- الكتب الرقم بسرعة 107
3- اضغط مدة ثلاث ثواني علي زر أحمر دائري C
والآن قد دخلت علي Copy SP
أختر Drum
1- Developer Initialization - Execute
2- Developer Mixing -Execute
أما اذ ظهرت الصورة ضعيفة أو خفيفة الحبر عمل الاتي
3- Forced Toner Supply - Execute
للخروج من شاشة السيرفيس أختر

Close - Exit

واغلق الماكينة من المفتاح الرئيسي واعد تشغيلها بعد قليل وليس مباشرةً حتى لا تتلف

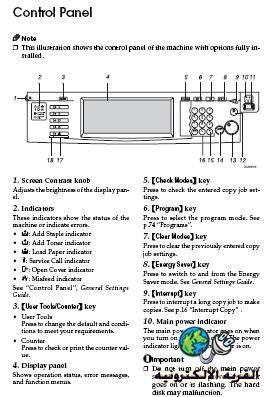

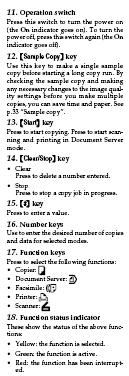

شرح لكل زر علي لوحة تحكم الماكينة مع ذكر اسمه ووظيفته

(1)




(2)



توجد صفحة لاختبار المكاينة بالضغط علي زر يمسي Counter لطباعة عداد الخاص بالماكينة وبها ايضاً صفحة الاختبار لها.

زر الأختبار لعمل صفحة أختبار للآلة

1-



2-



ثم بعد ذلك أضغط زر الدائري الأخضر اللون Start (زر التصوير) لطباعة صفحة الاختبار

تحياتي لك .. وأخبرني بالنتيجة

[Ghost 2003]

Copier Lanier 5613, 5613f, Ricoh 1012, 1013F

كتالوج المستخدم:

http://www.ricoh-usa.com/downloads/m...ficio1013f.pdf

التعريف حسب نوع الوندوز (نظام التشغيل) المستخدم علي حاسوبك الخاص

http://www.ricoh-usa.com/downloads/d...3/x12_13en.htm

كتالوج الصيانة مقسم علي جزئين هنا

http://www.eserviceinfo.com/download...,120,fx12.html

أو هنا مقسمة علي اربع أجزاء

http://www.eserviceinfo.com/download...io%201015.html

كتالوج قطع الغيار

Ricoh Aficio 1015-1018-2515-2518


NRG1802 Service, Parts Catalog:

http://impfot.com.ar/manuales/B040_PC1018.pdf

لعمل الماكينة Make Printer/ Scan of AF20xx

http://www.eserviceinfo.com/download...%20AF20xx.html


تحياتي للجميع

[بـــلال]

اولا هذه اول مشاركة لي في هذه القرية العظيمة
وبارك الله فيك اخي Ghost 2003 وشكرا على الموضوع
لكن عندي طلب صغير
اخي انا عندي ماكينة تصوير Ricoh j1215
وبتعطيني اكواد
ازا عندك كتيب صيانو او اكواد او اي اشي يفيدني في هالمشكلة بكون كويس
وجزاك الله كل خير

[maher2007]

اقتباس المشاركة الأصلية كتبت بواسطة بـــلال اولا هذه اول مشاركة لي في هذه القرية العظيمة وبارك الله فيك اخي Ghost 2003 وشكرا على الموضوع لكن عندي طلب صغير اخي انا عندي ماكينة تصوير Ricoh j1215 وبتعطيني اكواد ازا عندك كتيب صيانو او اكواد او اي اشي يفيدني في هالمشكلة بكون كويس وجزاك الله كل خير

بسم الله الرحمن الرحيم

لك ما طلبت

فهي مثل الآلة

Ricoh Aficio 1015-1018-2515-2518. NRG1802

Service Manual

مقسم علي اربع أجزاء

http://www.eserviceinfo.com/download...io%201015.html

http://www.eserviceinfo.com/download.php?fileid=18275

http://www.eserviceinfo.com/download.php?fileid=18276

http://www.eserviceinfo.com/download.php?fileid=18277

أو من هنا

أو بأعلي صفحة الرد من أحد الأعضاء الكرام هنا http://www.qariya.com/vb/showthread.php?p=348573

تحياتي لك
