[بابكرعبيد الله]

شروط عمل الدائره بهذه المسافه البعيده :
1/ ألايزيد الاريال عن 2×50 ســـــم
2/ توضع الدائرة والبطاريات سوي أن كانت مركم أو ليثيوم في صندوق بلاستيكي
مع مراعاة عدم أطالة الاسلاك الناقلة للتيار من غير سبب
3/ ترفع الدائرة عن الارض مسافه لاتقل 15 متر
4/ يوضع مع الدائرة مستقبل صغير كراديو لتفادي انزال خطين تغذيه متغيره (تيار الصوت)
5/ وكذلك دائرة تحكم off ~ on سوي كانت ليزر أو وارليس
لو لو تقم بهذه الشروط لايزيد مدي الدائره عن 20 - 30 كيلو متر
هذه بقدره لاتتجاوز الاربعين وات كثيرا
************************************************** ****

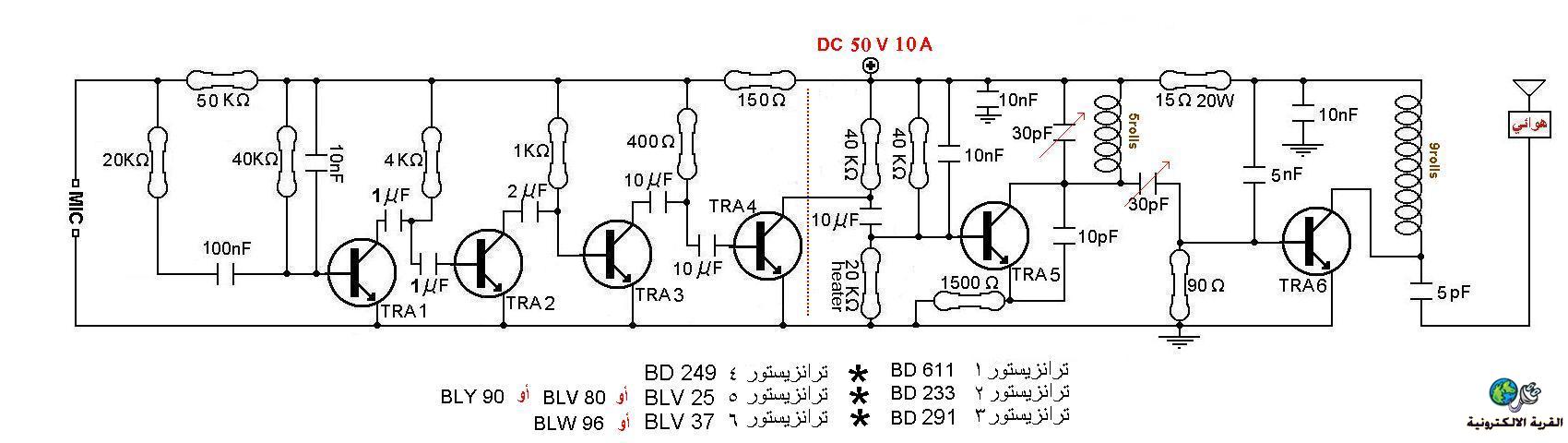

صوره أخري كامله لمكبر الصوت الذي لم ينشر مع أبقاء مكبرات الاّر اف علي حالها:




************************************************** ****

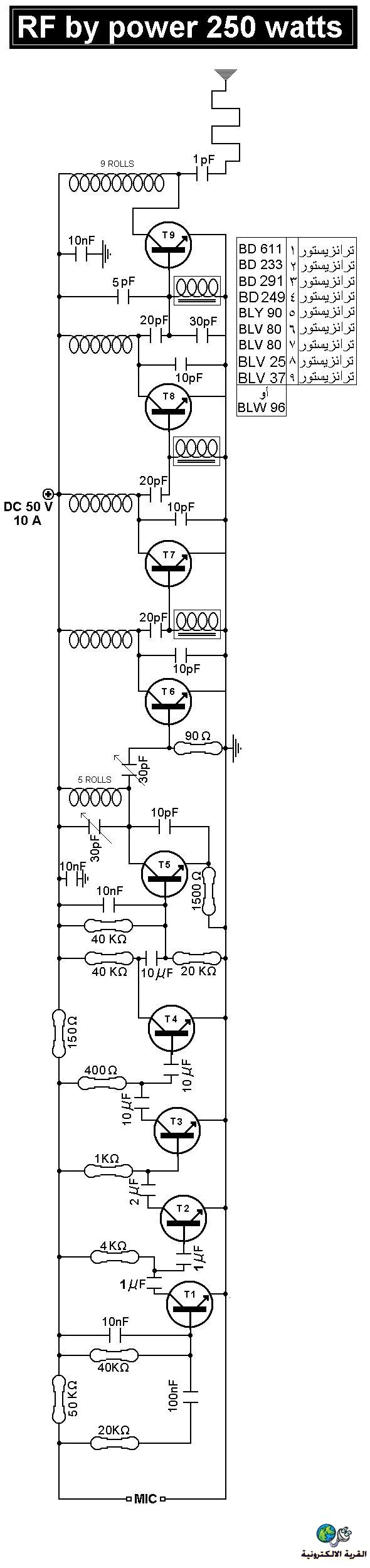

صوره أخري كامله لمكبر الاّر أف باستخدام كل طاقة الترانزيستور BLV 37 وهي 250 وات تقريبا
أو بديله BLW 96 وقدرته 200 وات تقريبا

الترانزيستور رقم واحد لايشترط رقمه s90014 bc 108 أو أي ترانزيستور 0.5 وات

[amor1978]

أخي بابكر عبيد الله جزاك الله خيرا على الدارة الرائعة
لكن الترانزسيتورات المستعملة في الدائرة ناذرة جدا ومكلفة
فهل يوجد بدائل لها وماهي وجزاك الله خيرا
ولقد بحث عنها في الشبكة العنكبوتية فوجدتها بثمن 122 أورو eur تقريبا
وهذا ثمن باهض مقارنة بالترانزيستورات العادية
أرجوا الجواب.

[tsmem]

مموضوع مميز جدا جزاك الله خير

[بابكرعبيد الله]

لو وجدته بهذا المبلغ أرسل لي ثلاثه
سنة 2001 أشتريت واحد بمبلغ 375 دولار
لامعادل للترانزيستور BLV 37
قدرته تفوق 200 وات

[هلال رشدى]

الاخ الكريم لو تكرمت لى عدة تسئلات على تلك الدائرة اعزك الله رقم واحد اين المذبذب الذى يولد التردد من 88الى 108 اى موجة الاف ام واين الطريقة التى ممكن ان تغير بها التردد ان كان التردد الذى تعمل عليه مشغول باحدى المحطات التسائل الثانى ما هى فائدة مخرج مكبر صوت لا يقل عن 50 وات هذه ال50 وات هذه اديو اخى ما فائدتها لمكبر اشارة ار اف يعنى تعودنا اين يكون دخل اى مرسل اخى من ميك استفسر حضرتك ماذا تفعل ال50 وات صوت لمكبر اشارة استفسارى الثالث اخى الكريم هل يعقل ان لينير ارف احدى ترانزستوراته تفوق ال200 وات تكون تغذيته 50 فولت 2 امبير احسب حضرتك طاقة الترنزستور التى يستهلكها وحده دجلا =200على 50 ياريت تفهمنى اخى كيف هذا الفولت والاثنين امبير ينفعوا لمسافة 100 كيلو او لنقل 200 وات ار اف اوت بوت اخر استفسار اخى الكريم يعقل مكبر مثل هذا يعمل بدون هاى بس فلتر او لو بس فلتر اتمنى من حضرتك ان ترد على استفسراتى ولسيلدتكم جزيل الشكر

[بابكرعبيد الله]

اقتباس المشاركة الأصلية كتبت بواسطة هلال رشدى الاخ الكريم لو تكرمت لى عدة تسئلات على تلك الدائرة اعزك الله رقم واحد اين المذبذب الذى يولد التردد من 88الى 108 اى موجة الاف ام واين الطريقة التى ممكن ان تغير بها التردد ان كان التردد الذى تعمل عليه مشغول باحدى المحطات التسائل الثانى ما هى فائدة مخرج مكبر صوت لا يقل عن 50 وات هذه ال50 وات هذه اديو اخى ما فائدتها لمكبر اشارة ار اف يعنى تعودنا اين يكون دخل اى مرسل اخى من ميك استفسر حضرتك ماذا تفعل ال50 وات صوت لمكبر اشارة استفسارى الثالث اخى الكريم هل يعقل ان لينير ارف احدى ترانزستوراته تفوق ال200 وات تكون تغذيته 50 فولت 2 امبير احسب حضرتك طاقة الترنزستور التى يستهلكها وحده دجلا =200على 50 ياريت تفهمنى اخى كيف هذا الفولت والاثنين امبير ينفعوا لمسافة 100 كيلو او لنقل 200 وات ار اف اوت بوت اخر استفسار اخى الكريم يعقل مكبر مثل هذا يعمل بدون هاى بس فلتر او لو بس فلتر اتمنى من حضرتك ان ترد على استفسراتى ولسيلدتكم جزيل الشكر

أولا" المذبب اللي حضرتك بتسأل عنه هو الكباستور السرميك المسمي 30 بيكو فاراد الموصل علي التوازي مع الملف الاول الذي يخص الترانزيستور blv 25 يمكن جعله متغير السعه أذا وجد التردد المطلوب مشغول بأحدي المحطات وأستبداله بسعه جديده سرميك ثابت بعد الاختبار نسبه للظروف المناخيه تغير من سعه المكثف المتغير مثل بعض الاتربه أو الامطار أو ممكن أقول أنا شخصيا عادة" بستخدم السرميك الثابت
أما فائدة المكبر الخمسين وات فده لنسبه قله مقاومه الترانزيستور الداخليه جهد المايك لايؤثر علي ترانزيستور بهذا الحجم مالم يكن في ترانزيستورات ترفع من قدرة الاشاره تسمي المكبرات الاوليه
أما السؤال الثالث ال50 فولت ب2 أمبير لاتعني أني أستخدمت كل طاقة الترانزيستور فأنا لا أحتاج ل250 وات علشان أرسل لمسافه زي دي
70 وات بتوتر 100 ميجا هرتز متهيألي تكفي لمسح دائره قطرها 200 كيلو متر
و70 وات بتوتر 5 ميقا تكفي لمسح دائرة قطرها 500 كيلو
أرجو أن أكون ارضيتك

[ماجد عباس محمد]

أخى الفاضل هلال

من Data Sheet للترانزيستور الأول BLV25 نجد أنه مكبر UHF ولهذا فالدخل له يجب أن يكون UHF وليس صوت و سبب استهلاك القدرة الكبيرة فى الدخول هو مقاومة الباعث Emitter وقيمتها 1500 أوم بدون مكثف تمرير مما يجعل معظم الدخل يظهر عليها كما يجعلها تقلل التكبير إلى حد كبير لهذه المرحلة و بالتالى يصعب أن تكون مهتز لأن الدائرة ليس بها تغذية عكسية Feedback تحقق الإهتزاز كما أنها لا تطابق مهتز هارتلى أو كولبتز. بالطبع الداتا شيت موجودة
http://www.alldatasheet.com
ويمكن محاكاة الدائرة على أى برنامج
لدينا فى محطه الرادار مثل هذا يقود Driver لأربع ترانزيستورات أخرى للمرحلة النهائية

هذا أيضا يقودنا لنقطة أخرى أن من قانون أوم لن يزيد التيار المار فى هذه المرحلة عن 0.03 أمبير بسبب هذه المقاومة فلماذا استخدم ترانزيستور 35 أمبير مع هذه الكلفة فى السعر حيث يمكن استخدام أى ترانزيستور مثل BF256 والذى يتحمل 100 مللى أمبير أى ثلاث اضعاف هذا التيار

[هلال رشدى]

اشكرك على الرد الجميلوعى حسب علمى وانا اعمل باجهزة الاسلكى منذ اكثر من 18 عام ومعى اجهزة من واحد وات الى واحد كيلو وات وبعضها اتش اف يغطى اغلب قارات العالم وعلى حد فهمى الضعيف جدا ان تللك الدائرة لا تنتمى لاى تردد ولا اى جهاز وارجو من الاخوة المتخصيين ان يدلو بارائهم لنناقش صحة تللك الدوائر معا او جميعا بنظرة موضوعية حتى تظل القرية منبرا علميا تخلو من الاخطاء واتمنى من الله ان اكون خاطئ تقبلو فائق احترامى
