[ozza]

السلام عليكم اخوتي واحبائي الباسم واسلام
عندي مشكلة يمكن انتم شاركتم فيها ولكن كبرت واصبحت عاجزا امامها
فقررت اخذ برايكم فيها وكلى ثقة انكم هتحلوها ان شاء الله
عندي شاشة 19 بوصة بلاك سوبر فلات موديل dell m992 كل ماتشتغل شوية يضرب الترانزستور q504 وهو موسفت رقمة 2sk2761 وجدت مقاومة مرتبطة به رقمها على الشاسيه 576 المقاومة دي جايبة صفر قياس واولها الوان برتقالي برتقالي يعني استحالة تكون صفر بس المشكلة اني مش شايف اللون التالت عشان احدد قيمة المقاومة الفعلية
احضرت الرسم الفني وحاولت اشوف المقاومة كام ملقيتش لها وجود على الرسم الفني ابدا ومش عارف احط ايه مكانها لانها لو هيا اللي عطلانة وقيمتها متغيرة ممكن تضرب الموسفت ده كل مايركب واحد تاني
ممكن لو حد يبحث لي عن هذه المقاومة ولو حتى على شاسيه مش على الرسم ويقوللى قيمتها عشان ابدلها
وكل ثقة فيكم انكم تساعدوني
وكل عام وانتم طيبين بمناسبه قدوم عيد الاضحي المبارك

[م اسلام معروف]

السلام عليكم ورحمة الله وبركاته
والله انه لشرف لي ان يقر اسمي باسم مشرفنا الغالي المهندس الباسم.حسن يوسف

فهو بلا نفاق احد اعمدة القريه الاوتاد
وطبعا بعد اذن اخي الباسم
ارد علي المشاركه

اخي العزيز

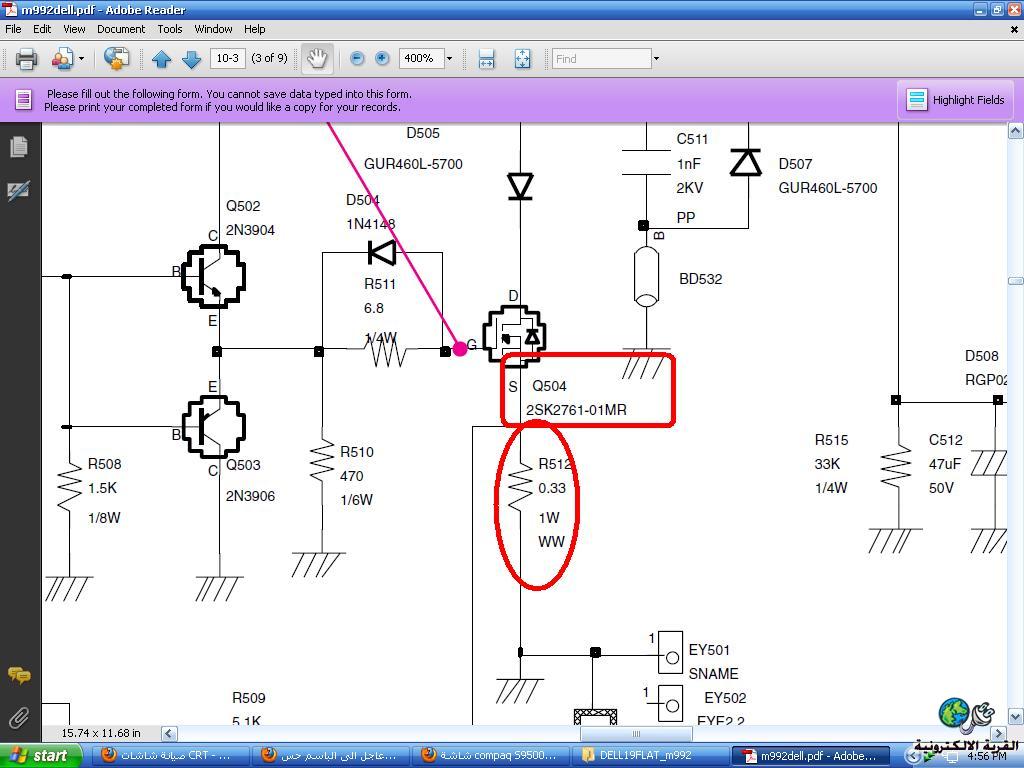

بالنسبه للمقاومة التي تتحدث عنها ورقمها علي الشاسيه R576
فهي المفروض راكبه علي سورس الترانزيستور Q504
وهي في المخطط التالي33.



وطبعا في المخطط مكتوب عليها R512
ولكن ممكن يكون ده بس اختلاف الموديلات

وعلي حد علمي من المخطط ومن كلامك
المفروض يكون لونها مثلا برتقالي برتقالي فضي علي سبيل المثال
وكونها اعطت معاك صفارة او صفر في القياس فهذا يعني انها سليمه
واعتقد انها ليست سبب تلف الترانزيستور

=========================
طبعا كل هذه ارائي
ومنتظرين راي استاذنا الباسم
والله الموفق

[ozza]

اقتباس المشاركة الأصلية كتبت بواسطة اسلام آفاق السلام عليكم ورحمة الله وبركاته والله انه لشرف لي ان يقر اسمي باسم مشرفنا الغالي المهندس الباسم.حسن يوسف فهو بلا نفاق احد اعمدة القريه الاوتاد

اخي العزيز / م / اسلام آفاق
انت اهل لأن نرجع اليك افضال كثيرة وليس العلم بمن تعلم ولكن العلم بمن يحاول ان يخدم به غيره قبل نفسه وانت مثال حي لذلك الشخص الذي يتفانى في خدمة الغير بلا ادنى رياء ولا منفعة
اسأل الله العلي القدير ان يعطيك من لدنه اجرا عظيما انه ولي ذلك والقادر عليه
كما ادعو بظهر الغيب لاخي واستاذي ومعلمي الاول/ الباسم حسن يوسف الذي تعلمت مما خطت يديه الكريمتين اشياء لم اكن اعلمها وكانت اولى خطواتي في طريق الصيانة بفضل الله ثم بفضل هذا الرجل ومما لاشك فيه انه ارشدنا الى طرق تتبع الاعطال بطريقة لم يسبقه احد فيها قهو بذلك مبتكر طريقة شرح السهل الممتنع اسأل الله ان يمد في الخير خطاه ويثبته على طريق الايمان ويجعل عمله خالصا لله بلا رياء ولا سمعة وان يتقبل منه صالح الاعمال ويجعل خيرها خاتمتها انه ولي ذلك والقادر عليه



فعلا المقاومة على سورس الترانزستور وهي التي اشرت اليها حضرتك بديهيا ولكن عندما وجدتها برقم مختلف حيرني الامر كثيرا واختلط علي الامر
فأذا كان كذلك فما الذي يجعل الترانزستور لايتحمل ويحترق ولكن بعد فترة من التشغيل اي اكثر من عشرة ساعات متصلة مع اني لم الاحظ عليه انفجار او دخان اوصوت فرقعة فقط توقف الباور عن العمل فوجدته شورت
وحسب ما تعلمنا من المشرف الغالى
المهندس / الباسم
لايجب التغيير بدون النظر الى سبب تلف الترانزستور وبخاصة انه تلف عدة مرات حتى الان
فكيف اضمن انه لن يتلف مرة اخرى مثل المرات السابقة وماهي احتمالات تلف هذا الترانستور
اتمنى ان اتشرف برأي مشرفنا الغالي في هذا الامر

[الباسم.حسن يوسف]

بسم الله الرحمن الرحيم

أخى العزيز مهندس/ ozza
أخى العزيز مهندس / أسلام أفاق
أقسم بالله يعجز لسانى عن شكركما على كلماتكم الطيبة الكريمه
التى أتمنى من الله أن أكون جديرآ بأقل القليل منها فبحمد الله ونعمته أعتبر نفسى أتعلم على يد عمالقه داخل المنتدى وسأظل على هذا المنوال حتى مقابلة رب العالمين فكل رواد منتدى الشاشات عمالقه أستفيد منهم العلم والخبرة والأخلاق الحميده وهذا من فضل ربى ، أسمح لى قبل الرد بأستأذنك بتعديل عنوان الموضوع وأعتذر لك ،
المقاومه هى فعلآ كما تفضل مهندسنا اسلام 0،33 أوم وترتبط بالأرض ومطلوب منك التأكد من جميع المكونات بالبور وأيضآ نوعية الموسفيت والمقاومه رقم 511 وأيضآ الموحد d505 والمقاومه 510 وأيضآ Q502 _ Q503 ولا تهمل التأكد من باقى المكونات والنوعيه الجيده للموسفيت وأذا كان لديك مكثفات صغيره بالبور قم بتغييرها أيضآ والله الموفق الى الخير

[م اسلام معروف]

اشكر اخي OZZA
علي هذا الثناء الذي ارجوا من الله ان اكون اهلا له

واشكر استاذي الباسم علي مشاركته الجميله

ومنتظرين رد اخي OZZA علي الموضوع


والله الموفق

[ozza]

السلام عليكم ورحمة الله وبركاته
ان شاء الله احبائي انزل القاهرة واشتري قطع الغيار اللازمة وفي غضون ايام قليلة سأوافيكم بالنتائج ان شاء الله

[ozza]

زملائي الاعزاء
السلام عليكم ورحمة الله وبركاته
اشكر لكم صبركم ومتابعتكم الجيدة لهذا الموضوع
لقد قمت بكل ماقال به حبيبي واخي الغالي المهندس / حسن يوسف
واتبعت التوصيات التي وجهها الي المهندس الغالي / اسلام آفاق
وزدت قياسا المكونات المجاورة والمشكوك فيها ووجدت جميع القطع سليمة جدا
وليس بها اي قصور في القياس
ومما لاشك فيه اني قمت بتركيب عدد 2 ترانزستور جديد مكان الموسفت المذكور وتم احتراقهم ايضا
وقمت ايضا بتغيير اي سي الباور مانجمنت المغذي لهذا الموسفت عن طريق 2 ترانزستور ونفس المشكلة مازالت قائمة
الملاحظة :
الضغط العالي يقوم بسرعة ثم لايلبس ان ينهار الموسفت
وعلما بأن الشاشة عندما لاينحرق الموسفت تعمل بصورة مظلمة جدا لا يكاد يرى اي شئ فيها غير الايكونات بصعوبة
وبما ان هذا الموسفت يغذي اللاين مباشرة
فعندما يقوم اللاين بعملة كاملا لا يلبس ان ينهار الموسفت ويحترق
فهل هذا دليل جازم على تلف اللاين ام ان هناك شك في قطع اخري يمكن ان تتسبب في حدوث الاظلام


ملحوظة :
اردت ان استفسر عن التركيب الفني لدائرة اللاين في هذا الموديل فهي غير مرتبطة بعمل الهورزنتال مباشرة ولكنها تأخذ التردد من متكاملة ال power managment ولهذا فعند الصيانة لابد من فك هذا الموسفت ليقف عمل اللاين
وليس ترانزستور الخرج الافقي كما في بعض الشاشات الاخرى
عذرا فأنا اتعلم منكم فهل هذا الكلام صحيح ام به شئ خاطيء

[mikoo]

اساتذتي الأعزاء أسمحو لي بالإضافة في هذا الموضوع ، ان هذه المقاومة التي تحدث عنها اخي العزيز ozza هي كما أفادني أخى القناوي هي مقاومة حساسة للتيار فإن التغير البسيط في قيمتها يؤدي الى أختلاف فرق الجهد ، وهوتحدث عنها في المشاركة التالية
http://www.qariya.com/vb/showthread.php?t=37582
