[بابكرعبيد الله]

قدرة الدائرة 5 وات لتصل لمسافة 8~9 كيلو متر بحسب العوائق
وتصل لمسافة 12 كيلو متر علي خلويه
مكونات الدائرة:
1/ 4 ترانزيستور برقم D389 للتكبير
2/ ترانزيستور 2N3318 الارسال
3/ 4 مقاومات 25 أوم
4/ 4 مقاومات 220 أوم
5/ مقاومه 40 كيلو أوم
6/ مقاومه 20 كيلو اوم
7/ مقاومه 1000 أوم
8/ مقاومه 50 أوم
9/ مقاومه 250 أوم
10/ مقاومه 22 أوم
11/ 3مكثف 100 نانو
12/ مكثف 10 نانو
13/ مكثف 50 بيكو
14/ مكثف 30 بيكو
15/ مكثف 5 بيكو
16/ مكثف 1 ميكرو فاراد 50 فولت
17/ مكثف 220 ميكرو فاراد
18/ مكثف 500 نانو 50 فولت
19/ مفتاح صوت 10 كيلو أوم
الدائره تتمتع بمدخلين مستقلين الاول للكاسيت أو MP3 والثاني لمايك 400 أوم

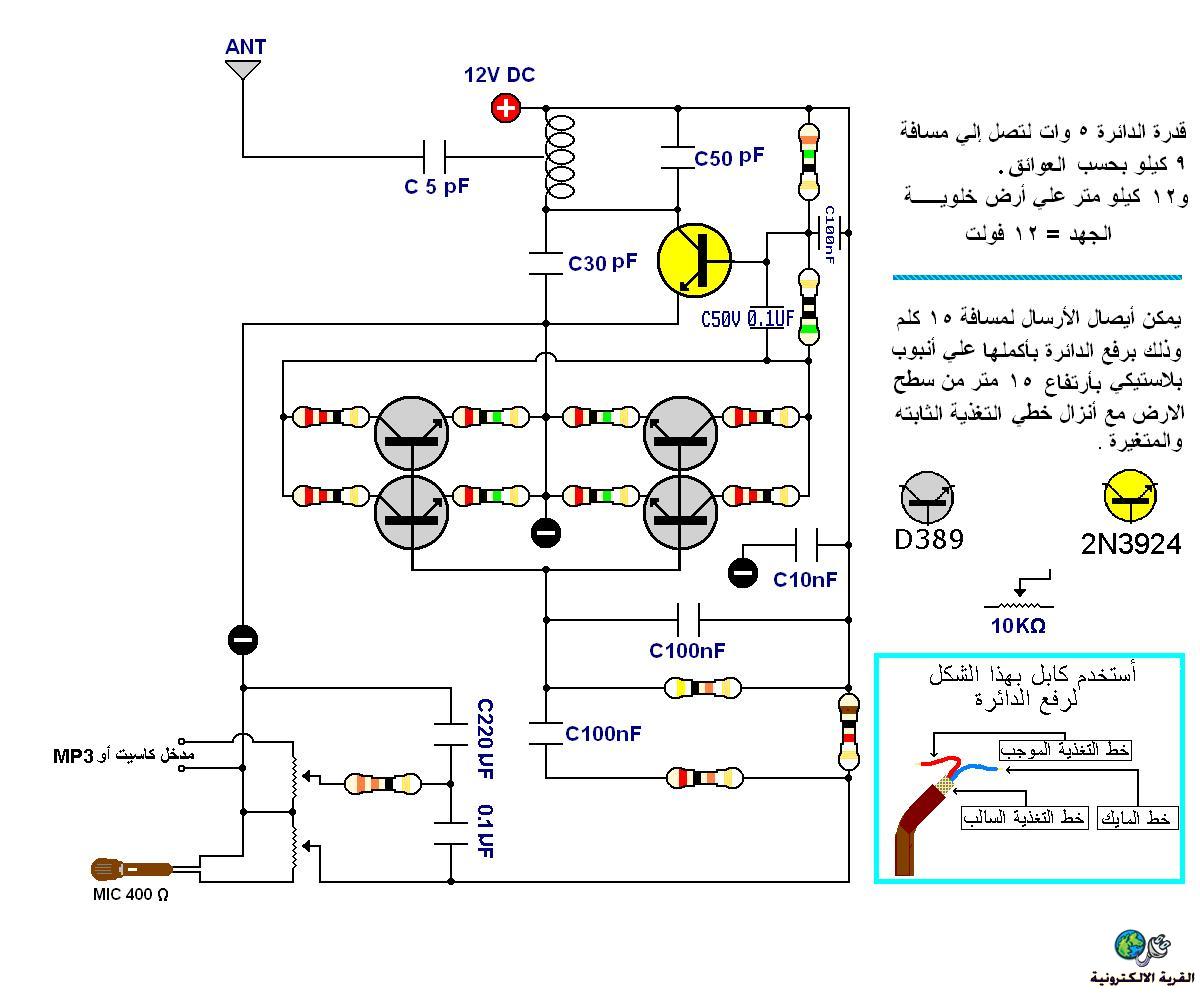

مخطط الدائره:



يمكن أيصال الارسال لمسافة 15 كيلو متر وذلك برفع الدائرة بأكملها علي أنبوب
بلاستيكي بأرتفاع 15 متر من سطح الارض مع أنزال خطي التغذيه الثابته والمتغيره
جهد الدائرة 12 فولت
عند تعليق الدائرة لاتجعك الكيبل يلامس الارض
**تنبيه**
لاتعمل مطلقا" أذا مررت لها تيار عبر دايود
ورينا شطارتك

[قسمو7]

السلام عليكم وين المخطط

[عبقرى صغير]

صح وين وين وين المخطط والصور

[alhamwi89]

سلام عليكم
المخططات غير ظاهره عندي
ما المشكله

[بديع87]

مشكوررررررر جدا

[احمدعبدالباقى]

هل حضرتك جربت الدائرة وتعمل لانى اريد انشائها

ياريت توضحلى ما هذا

[daoud]

اقتباس المشاركة الأصلية كتبت بواسطة احمدعبدالباقى هل حضرتك جربت الدائرة وتعمل لانى اريد انشائها ياريت توضحلى ما هذا

هذه مقاومات متغيرة تسمى : potentiometer

[ahmedqatar]

شكرا جزيلا!
