Temperature Controler .... for Members Only
يجب على الذين يريدون أن أرسل لهم ملف الهكس , التأكد من ضبط الإعدادات الشخصية و تفعيل خاصية إستقبال الرسائل ... على بريد المنتدى فقط .  http://www.***********/download/16060...roler.rar.html التعديل الأخير تم بواسطة : أبو زكووور بتاريخ 02-11-2009 الساعة 07:28 PM |
| اعلانات |
|
||||||
حيدر علاج حسن
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
حيدر علاج حسن
|
|
||||||
|
السلام عليكم
|
|
||||||
|
حيدر علاج حسن
|
|
|||||
|
|
|
||||||
|
السلام عليكم

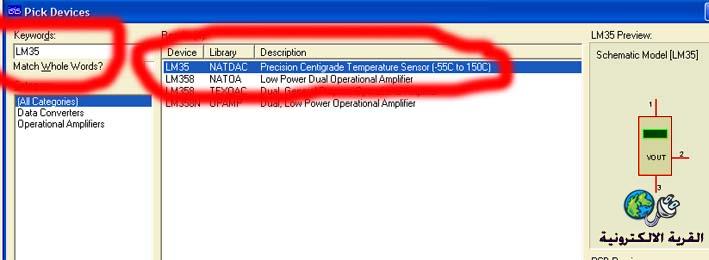

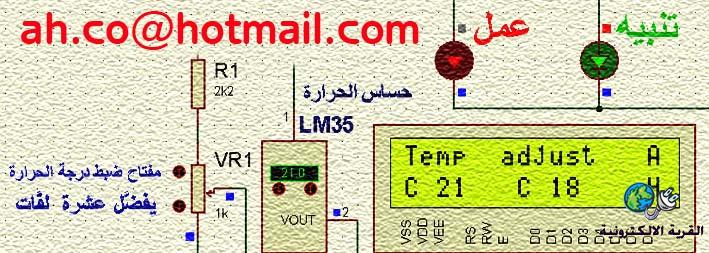

لقد تمت كتابة هذا الكود بواسطة برنامج BASCOM-AVR تعتمد فكرة هذا المشروع على إستخدام و إستثمار المبدلات التشابهية الموجودة ضمن المتحكم Atmega8L الذي يحتوي على أربعة مبدلات . في تجربتنا هذه إستخدمنا إثنان منها الأول AD0 تم ربطه إلى مقاومة متغيرة ( عشرة لفات ) لضبط و تحديد قيمة درجة الحرارة المراد التحكم فيها , وظيفة المقاومة R1 ضبط مجال المقاومة المتغيرة ليصبح مثلا من 0 حتى 160 الثاني AD1 تم ربطه إلى حساس الحرارة LM35 و يمكن من خلال برنامج البر وتوس ملاحظة مواصفاته , و مجال الحرارة الذي يعمل فيه .  بعد ذلك يتم عرض قيمة AD0 AD1 على شاشة LCD - بالنسبة لعمل مخارج التحكم : و على إعتبار أن قيمة AD1 متغيرة من خلال حساس الحرارة , و قيمة AD0 ثابتة من خلال ضبطها بواسطة المقاومة المتغيرة يتم ذلك بعملية حسابية بسيطة في حال أصبحت قيمة AD1 أكبر من AD0 يتم تشغيل B0 و في حال أصبحت قيمة AD1 اصغر من AD0 يتم إيقاف B0 - بالنسبة لعمل B1 التنبيه , يعمل عند قيمة AD0 - 1 |
|
|||||
|
|
