[ماهر يونس]

هذ اول بورده أقوم بصيانتها لذلك أرجو مساعدتى :
المشكله بالتفصيل للمساعده للوصل الى الحل :



( بداية البورده تم تغيير المين كنترول لها المعلم باللون الأخصر من قبل )

صاحبها يشتكى من ظهور الصوره باللون الأسود وتقطيع فى الافلام وظهور خطوط ملونه وريستارت

الشك الأول فى كارت الشاشه : تم ملاحظة سخونه شديده على المبرد الخاص به - كولر + مروحه --- مفيش تحسن

غيرنا كارت الشاشه الجهازمختلف اشتعل لمدة يومين وظهر نفس العيب مره أخرى
ركبت كارت شاشه آخر مماثل للأول FX 5200 انتفخت مكثفاته بعد حوالى نص ساعه من التشغيل وزادت درجة حرارته


أثناء الكشف بكارت الشاشه قبل ملاحظة انتفاخ مكثفاته لاحظت الآتى :

سخونه فى المين كنترول بعد وضع إصبعى لمدة 10 ث تقريبا ( الآيسى الصغير باللون الأخضر )
البورده تعمل ب 2 مين كنترول لم أستطع جس الآخر ( الآيسى الكبير باللون الأخضر ) الا لثوان قليله جدا لأنه تحت القاعده خوفا من إحتراق البروسيسور بدون تبريد لكننى لاحظت انه لا يسخن مثل الآخر

بدأت أشك فى الباور


الأول إبتدات اقيس الفولت على موسفتات الباور ، قيست سوكت 12V لقيت 12 فولت واصله للبورده

دخلت على الموسفتات والمفروض فى رأى أن أول موسفت بعد سوكت 12 فولت هو اللى يخرج ال 12 فولت من قاعدته اللى هو معلم باللون الأزرق لأ لقيت اللى بيخرج 12 هوالموسفت التانى اللى محدده بالون البمبى

المهم كملت قياس عليه لقيت الطرف الشمال بيخرج 1.33 قلت تمام واليمين 2. تقريبا قلت برضه تمام
دخلت على التانى ( اللون الأزرق ) لقيت القاعده بتخرج حوالى برضه 1.33 شغال مفيش مشكل وطرف مافيش فولت خالص ، والطرف الأخير اللى هو المفروض بيخرح حوالى فوق 10 فولت زى ما علمنا الباشمهندس محمد سعيد لقيته بيخرج 9.5 فولت بس وهكدا فى بقية الموسفتات

كملت رحلة البحث عن العطل مع وضع فى دماغى تغيير الباورسبلاى ووجدت الآتى :

ال 3 موسفتات اللى جنب كروت PCI بيسخنوا وبيخرجوا 2.5 فولت من قاعدتهم وفى 2 تانى جنب agp واح إستطعت قياسه 3.3 فولت على قاعدته والتانى مستخبى تحت سوكت agp

I.O مفيش عليه سخونه عاليه

فى النهاية غيرت الباورسبلاى قبل ما أفكر أغير اى حاجه على البورد والنتيجه نفس اليخونيه ونفس قياسات الفولت

يا ترى أعمل ايه

[حمادة الجامد]

اقتباس المشاركة الأصلية كتبت بواسطة ماهاريكو هذ اول بورده أقوم بصيانتها لذلك أرجو مساعدتى : المشكله بالتفصيل للمساعده للوصل الى الحل : ( بداية البورده تم تغيير المين كنترول لها المعلم باللون الأخصر من قبل ) صاحبها يشتكى من ظهور الصوره باللون الأسود وتقطيع فى الافلام وظهور خطوط ملونه وريستارت الشك الأول فى كارت الشاشه : تم ملاحظة سخونه شديده على المبرد الخاص به - كولر + مروحه --- مفيش تحسن غيرنا كارت الشاشه الجهازمختلف اشتعل لمدة يومين وظهر نفس العيب مره أخرى ركبت كارت شاشه آخر مماثل للأول FX 5200 انتفخت مكثفاته بعد حوالى نص ساعه من التشغيل وزادت درجة حرارته أثناء الكشف بكارت الشاشه قبل ملاحظة انتفاخ مكثفاته لاحظت الآتى : سخونه فى المين كنترول بعد وضع إصبعى لمدة 10 ث تقريبا ( الآيسى الصغير باللون الأخضر ) البورده تعمل ب 2 مين كنترول لم أستطع جس الآخر ( الآيسى الكبير باللون الأخضر ) الا لثوان قليله جدا لأنه تحت القاعده خوفا من إحتراق البروسيسور بدون تبريد لكننى لاحظت انه لا يسخن مثل الآخر بدأت أشك فى الباور الأول إبتدات اقيس الفولت على موسفتات الباور ، قيست سوكت 12V لقيت 12 فولت واصله للبورده دخلت على الموسفتات والمفروض فى رأى أن أول موسفت بعد سوكت 12 فولت هو اللى يخرج ال 12 فولت من قاعدته اللى هو معلم باللون الأزرق لأ لقيت اللى بيخرج 12 هوالموسفت التانى اللى محدده بالون البمبى المهم كملت قياس عليه لقيت الطرف الشمال بيخرج 1.33 قلت تمام واليمين 2. تقريبا قلت برضه تمام دخلت على التانى ( اللون الأزرق ) لقيت القاعده بتخرج حوالى برضه 1.33 شغال مفيش مشكل وطرف مافيش فولت خالص ، والطرف الأخير اللى هو المفروض بيخرح حوالى فوق 10 فولت زى ما علمنا الباشمهندس محمد سعيد لقيته بيخرج 9.5 فولت بس وهكدا فى بقية الموسفتات كملت رحلة البحث عن العطل مع وضع فى دماغى تغيير الباورسبلاى ووجدت الآتى : ال 3 موسفتات اللى جنب كروت PCI بيسخنوا وبيخرجوا 2.5 فولت من قاعدتهم وفى 2 تانى جنب agp واح إستطعت قياسه 3.3 فولت على قاعدته والتانى مستخبى تحت سوكت agp I.O مفيش عليه سخونه عاليه فى النهاية غيرت الباورسبلاى قبل ما أفكر أغير اى حاجه على البورد والنتيجه نفس اليخونيه ونفس قياسات الفولت يا ترى أعمل ايه

معقـــول تكون بدايتك فى الصيانه نوعية الاعطال دى ؟؟؟

أولا لا تعتمد بقياس الموسفت عن طريق الفولت فقط ايضا قم بقياسه عالأوم مع تفريغ الشحنات
ثانيا قم بتغيير الموسفت أسفل ال agp وافحص البفات حول منفذ ال agp
ثالثا قم بتركيب كارت شاشة pci وقم بالتجربه لابعاد الشكوك عن الشيب

هذ ما عندى

[م اسلام معروف]

أخي العزيز
أغلب الظن الان يتجه الي ارتفاع الفولت
بداية من الباور سبلاي
مرورا بموسفيتات AGP
حيث انتفاخ مكثفات كارت الشاشه نتيجة لارتفاع الفولت
ولكن مبدئيا هي البورده ها تشتغل بكارت شاشة PCI
ولكن اغلب الظن ان التلف في موسفيت AGP
قم بتغييرة
والله الموفق

متااااااااااابع

[ماهر يونس]

اقتباس المشاركة الأصلية كتبت بواسطة حمادة الجامد معقـــول تكون بدايتك فى الصيانه نوعية الاعطال دى ؟؟؟ أولا لا تعتمد بقياس الموسفت عن طريق الفولت فقط ايضا قم بقياسه عالأوم مع تفريغ الشحنات ثانيا قم بتغيير الموسفت أسفل ال agp وافحص البفات حول منفذ ال agp ثالثا قم بتركيب كارت شاشة pci وقم بالتجربه لابعاد الشكوك عن الشيب هذ ما عندى

شفت الحظ هو الموضوع جامد قوى كده

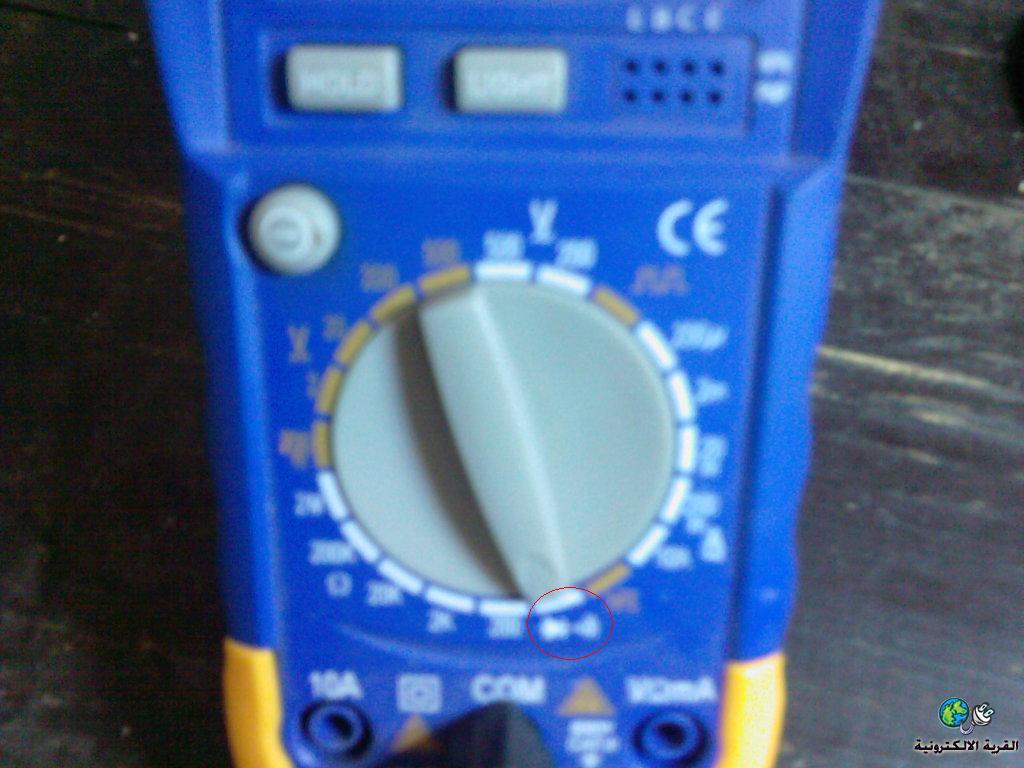

أولا : يعنى أفك الموستات كلها وأقيس على الجرس مع العلم أن الآفو اللى عندى وضع الجرس مرسوم عليه موحد فقط وآدى صورته



ثانيا : فى اتنين موسفت جنب agp تحت الزراع واحد منهم مش أعرف أرفعه من غير ما أسيح اليبلاستيك بتاع البنك
وللعلم الإتنين قياسات الفولت ليهم مش زى بعض فى رجل من الرجول واحد بيدينى 2.5 فولت على الرجل الشمال تقريبا والتانى 3.3 وانا من رأيى أن الأول هو اللى عايز يتغير

ثالثا / ما عنديش كارت PCI بس كده كده هجيب لأنى نازل علشان بورده تقطيع زيها علشان اغير منها

وبعدبن عايز أعرف الحاجات اللى بتيسخن التانيه اللى هما المين كنترول و3 موسفت اللى جنب pci

ملاحيظ أخرى شفتها دلوقتى : بوضع الاسود فى أرضى البور والاحمر على اول بنه من الناحية الطويله من بنك AGP الأفو قرا 12 فولت !!!!!!!!!!!!!!!!!!!!!!!!!

البروسيسور بيوصل حرارته ل 60 حتى مع الكولر والتثبيت الجيد للهيتسينك والفانه

سؤال : ليه أحيانا البور يفصل عند قياس أى فولت وحدوث تلميس خاطئ وما يشتغلش الا بنزع السوكت الرئيسى وتركيبه تانى

أرجو قراءة كل ما اكتب لعل فى كلمة ما الحل

[ماهر يونس]

اقتباس المشاركة الأصلية كتبت بواسطة اسلام آفاق أخي العزيز أغلب الظن الان يتجه الي ارتفاع الفولت بداية من الباور سبلاي مرورا بموسفيتات AGP حيث انتفاخ مكثفات كارت الشاشه نتيجة لارتفاع الفولت ولكن مبدئيا هي البورده ها تشتغل بكارت شاشة PCI ولكن اغلب الظن ان التلف في موسفيت AGP قم بتغييرة والله الموفق متااااااااااابع

شكرا لك يا استاذ اسلام
أرجو منك تحديد مكان الموسفت كما ارجو منك قراءة الرد السابق لأن فيه بعض الملحوظات الجديده

[حمادة الجامد]

اقتباس المشاركة الأصلية كتبت بواسطة ماهاريكو شفت الحظ هو الموضوع جامد قوى كده أولا : يعنى أفك الموستات كلها وأقيس على الجرس مع العلم أن الآفو اللى عندى وضع الجرس مرسوم عليه موحد فقط وآدى صورته ثانيا : فى اتنين موسفت جنب agp تحت الزراع واحد منهم مش أعرف أرفعه من غير ما أسيح اليبلاستيك بتاع البنك وللعلم الإتنين قياسات الفولت ليهم مش زى بعض فى رجل من الرجول واحد بيدينى 2.5 فولت على الرجل الشمال تقريبا والتانى 3.3 وانا من رأيى أن الأول هو اللى عايز يتغير ثالثا / ما عنديش كارت PCI بس كده كده هجيب لأنى نازل علشان بورده تقطيع زيها علشان اغير منها وبعدبن عايز أعرف الحاجات اللى بتيسخن التانيه اللى هما المين كنترول و3 موسفت اللى جنب pci ملاحيظ أخرى شفتها دلوقتى : بوضع الاسود فى أرضى البور والاحمر على اول بنه من الناحية الطويله من بنك AGP الأفو قرا 12 فولت !!!!!!!!!!!!!!!!!!!!!!!!! البروسيسور بيوصل حرارته ل 60 حتى مع الكولر والتثبيت الجيد للهيتسينك والفانه سؤال : ليه أحيانا البور يفصل عند قياس أى فولت وحدوث تلميس خاطئ وما يشتغلش الا بنزع السوكت الرئيسى وتركيبه تانى أرجو قراءة كل ما اكتب لعل فى كلمة ما الحل

1- وضع القياس عالاوم كما فى صورتك مظبوط وطريقة القياس مشروحه عشرات المرات فقم بمراجعتها
2- احذر من التلامس اثناء القياس عالفولت والبورده تعمل فقد تفقد البورده كلها نتيجة شورت بسن الافو لمنطقتين مضادتين
3- ليس معنى السخونه للمين كنترول انه بايظ الا اذا كان سخونه غير معقوله رغم سلامة الفولت
4- دعك من حرارة البروسيسور فهذا شىء معتاد خاصة فى السيليرون من 2.1 فما فوق
5- ملاحظتك معناها ان ال agp يصله ال 12 فولت ولكن قياس الفولت على بين مش كفايه
ودى صوره بتوضح كل بين وظيفته وبيوصله كم datasheet

فدع الأمور كما هى وابحث أولا عن كارت فيجا pci ثم نواصل حوارنا

تحياتى

[ماهر يونس]

اقتباس المشاركة الأصلية كتبت بواسطة حمادة الجامد 1- وضع القياس عالاوم كما فى صورتك مظبوط وطريقة القياس مشروحه عشرات المرات فقم بمراجعتها 2- احذر من التلامس اثناء القياس عالفولت والبورده تعمل فقد تفقد البورده كلها نتيجة شورت بسن الافو لمنطقتين مضادتين 3- ليس معنى السخونه للمين كنترول انه بايظ الا اذا كان سخونه غير معقوله رغم سلامة الفولت 4- دعك من حرارة البروسيسور فهذا شىء معتاد خاصة فى السيليرون من 2.1 فما فوق 5- ملاحظتك معناها ان ال agp يصله ال 12 فولت ولكن قياس الفولت على بين مش كفايه ودى صوره بتوضح كل بين وظيفته وبيوصله كم datasheet فدع الأمور كما هى وابحث أولا عن كارت فيجا pci ثم نواصل حوارنا تحياتى

حاضر هجيب كارت PCI وبعدين نكمل بس لى شوية استفسارات

يعنى ايه منطقتين متضاديتين مع العلم ان التلامس بيحصل مثلا بين رجلين موسفيت أو بين بنتين فى بنك
فى الصوره السابقة البنه الاخيره من الناحيه طويله بمكتوب عليها ارضى طب إزاى اعطت معايا 12 فولت

هل كل بنتين قدام بعض عباره عن بنه واحده فى أى بنك ؟

هل خروج 9.5 فولت من الطرف التانى للموسفا التانى يعنى ان الفول سليم رغم ان الباشمهندس محمد سعيد قال فى موضوعه ( صيانة البورده من جهة أخرى ) انا بتكون 10 فولت وشويه ؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟


معلش فى ملاحظة أخيره : الشيب الشمالى او الرئيسى شيلت الهيت سينك من عليه وبمجرد تشغيل الباور فى خلال 4 أو5 ثوانى ما أقدرش احط ايدى عليه من سخونيته فهل ده طبيعى ؟

البورده أحيانا بتقوم بور لوحدها بمجرد وضع الفيشه ولكن مع تلميس بنات الباور بترجه تانى لطبيعتها

[ماهر يونس]

عفوا لم أجد كارت فيجا pci حتى الىن
هل أقوم بتغيير موسفتات AGP وأتوكل على الله مع العلم أنه إن لم يكن السبب منها فتضرب مكثفات كارت الشاشه مره اخرى
