طلب :شرح طريقة عمل دائرة 12 فولت بمحول

[الوادي الأخضر]

اطلب من اخواننا عمالقة الاليكترونيات شرح طريقة عمل دائرة12 فولت بمحول مع الرسم وذلك لتشغيل مسجل السياره في البيت بدلا من شراء دائره جاهزه مع توضيخ القيمه لكل عنصر بالدائره -- وكل الشكر لكم احبابي (انا مشارك لاول مره بالتاريخ)ارجو قبولي بعالمكم0

[مسلم11]

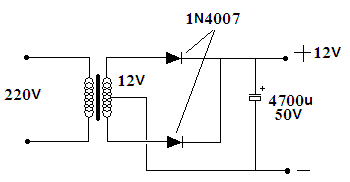

لاحظ أخي الكريم أن المحول اسمه بالسوق هو محول 12 فولت موجة كاملة فدارات الصوت أحسن ماتغذى بمحول موجة كاملة .
والديودات مكتوب رقمها والمكثف أيضا .
وأنتبه من أن تضع المحول بشكل عكسي أي أن تصل ملفه الثانوي وهو هنا الخرج بالتيار العمومي ويمكن أن تفرق بينهما من خلال عدد الأسلاك الخارجة من المحول .
فثلاثة أسلاك هي الخرج وسلكان هو مدخل التيار العمومي 220 فولت .
بالتوفيق إن شاء الله.

[الوادي الأخضر]

اشكرك استاذي الكريم النسر الذهبي - زادك الله علما نافعا وحقق لك جميع امنياتك-امين-تحياتي لك0

[hosam_eldin]

لو عايز نصيحتى الشخصية, استخدم باور سبلاى الخاص بالكمبيوتر فهو يعطى تيارا أعلى وبه حماية ضد ال Short Circuit
اختار السلك الأصفر فهو 12 فولت أما الأحمر فهو 5 فولت

حيث أن مسجلات السيارات غالبا ما تحتاج لتيار عالى, فيجب استخدام محول 3 أمبير على الأقل .
