555 Timer component selection

[محمدعلي]

السلام عليكم ورحمة الله وبركاته ،،،
وكل عام وأنتم بألف خير ...

أثناء إطلاعي على بعض المواضيع التي تخص الإلكترونيات وجدت هذا الملف الذي هو بإعتقادي أنه لبرمجة المؤقت 555 على ما أظن بإستخدام المقاومات فبإمكانك تحديد عدد النبضات التي تحتاجها في الثانية الواحده عن طريق حساب المقاومات والمكثفات في الدائرة ... على العموم الملف مرفق مع المشاركه . والشرح لإستخدام هذا الملف على هذا الرابط لكنه باللغة الإنجليزية .
ولأني غير ملم بالموضوع وضعيف في اللغة الإنجليزية فأرجوا أن يشرح أحد من الأخوه العارفين كيفية إستخدام هذا البرنامج .
رابط الموضوع
http://www.doctronics.co.uk/555.htm
رابط الملف
http://www.doctronics.co.uk/programs/ic_555.exe

وأحب أيضاً أن أرفق الملف داخل المشاركة لأن بعض الأحيان المواقع التي بها الملفات يصبح بها أعطال ولايمكن التحميل
منها .
أوه عذراً جائتني هذه الرساله

إدارة الملفات المرفقة
خطأ في رفع ملف
ic_555.rar:
الملف كبير الحجم ، بينما الحجم المسموح : 1 بايت. حجم الملف الذي تريد رفعه 89.1 كيلو بايت.

أرجوا من إدارة الموقع زيادة حجم الملفات المسموح برفعها للموقع وشكراً

[فهد المنصور]

السلام عليكم ..

شكرا لك أخي محمدعلي

البرنامج موجود في قسم البرامج في القرية IC_555

لشرح البرنامج يجب أولا استعراض الدوائر الالكترونية التى يتعامل معها هذا البرنامج ..

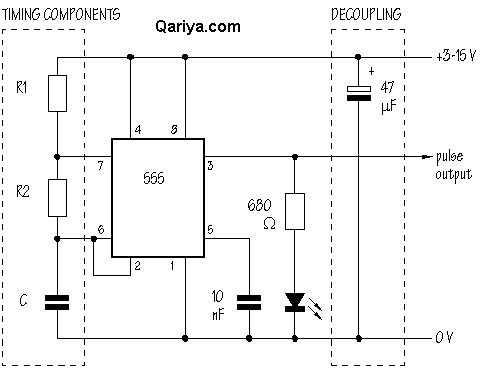

أولا دائرة عديم الأستقرار Astable

الغرض من هذه الدائرة هو الحصول على نبضات في المخرج بتردد محدد ..
يحدد التردد قيمة المقاومة R1 .. و R2 .. وايضا سعة المكثف

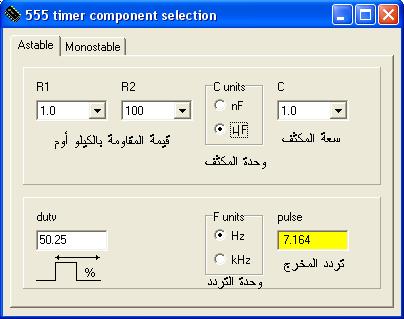

البرنامج يقوم بحساب التردد وفقا لما يتوفر لديك من مكونات ..

Duty ..هو نسبه الصفر الى الواحد في النبضة الواحدة .

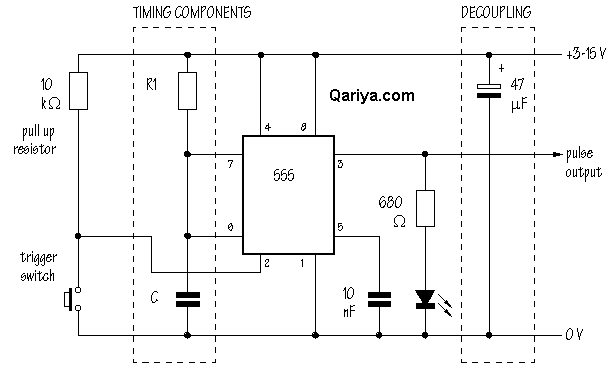

ثانيا دائرة آحادى الأستقرار Monostable

الغرض من الدائرة هو تغير عرض نبضة دخل الى الوقت والتردد الذي تسعى لتحقيقة ..

كأن يكون لدي مثلا نبضة عرضة 100 ميلي ثانية وتحتاج الى تأخيرها لكي تستطيع أن ترها أو للتعامل مع مكونات أخرى مثل الريلة ..
لهذه الدائرة أهمية كبيرة وتطبيقات كثيره ..


:can:

[lujain]

ميرسي واشكركم
