[mohamed100]

السلام عليكم

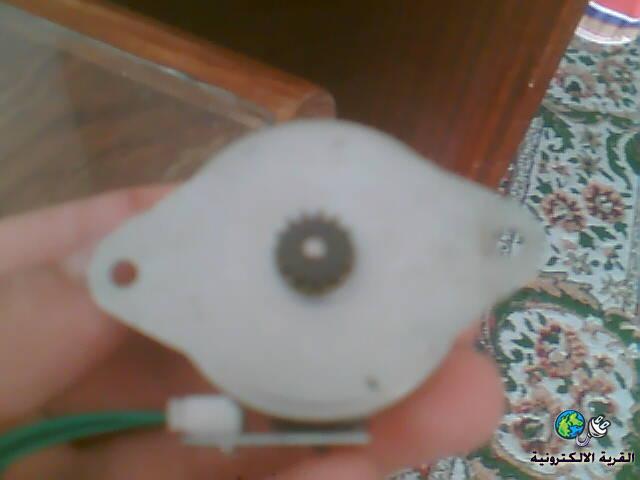

عندى موتور استيبر استخرجته من برنتر وهذه صورته

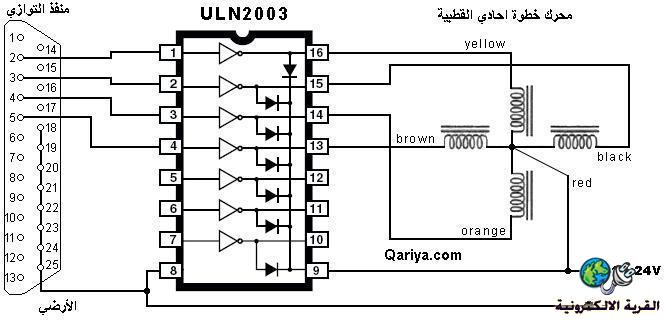

واريد ان اضعه فى هذه الدائرة

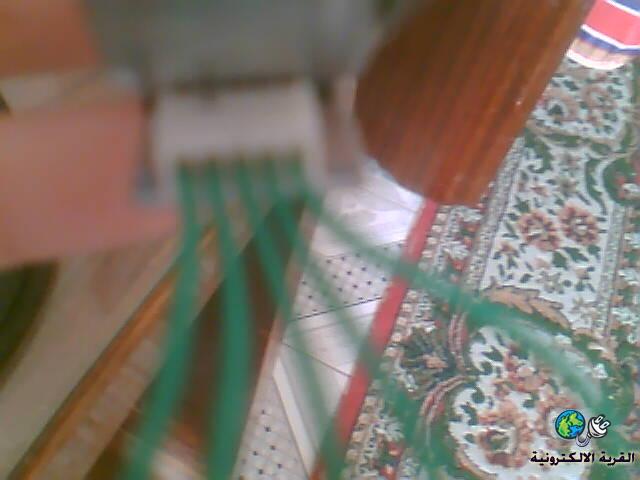

ولكن كل اطراف خضراء اريد ان اعرف كل طرف اوصله فى انهى رجل فى الاى سى وياريت يكون الرد دلوقتى عشان يوم السيت مدارس انشاء الله وانى محتاج الرد قبل المدارس

[أبو زكووور]

بالنسبة للوصل ( الهارد وير ) ...
يجب أول معرفة سلك الملف المشترك ... بواسطة الآفومتر بإستخدام مقياس الأوم ( أصغر مجال ) .
ثم توصل الأسلاك الأربعة الباقية إلى البورد ... و تبدل بينهم .

[mohamed100]

مش فاهم يعنى اعمل اه

[gaza_son]

اذا عندك ساعة قياس
حطها على نظام الاوم ميتر (يعني اللي بيقيس المقاومه)
بعدها بتضل تقيس المقاومه بين كل سلكين
في سلك بتكون المقاومه معو تساوي نص المقاومه مع اي خط تاني
هذا السلك هو المشترك(ground)
اما باقي الاسلاك فهمه اطراف للملفات
بتركب الاسلاك على البورده وبتشبك المشترك على الgnd
وبتاخد الطرف التانيVCC وبتجرب تحطه على الخطوط التانيه
بتعملها واحد ورا التاني
وبتشوف اذا حطيتو على الاربعه ورا بعض ولف كوسي يعني انت ترتيبك صح
اذا قعد يروح ويرجع يعني ترتيبك غلط ولازم ترتبهم بطريقه تانيه
اتمى تكون الفكره وصلت

[mohamed100]

اذا عندك ساعة قياس
حطها على نظام الاوم ميتر (يعني اللي بيقيس المقاومه)
بعدها بتضل تقيس المقاومه بين كل سلكين
في سلك بتكون المقاومه معو تساوي نص المقاومه مع اي خط تاني
هذا السلك هو المشترك(ground)
اما باقي الاسلاك فهمه اطراف للملفات
انا فعلت ذلك واستخدمت 2000 اوم و النتجة انى مسكت الطرف الاول من الشمال ثم قيست
الطرف رقم 2 0.87
الطرف رقم 3 0.67
الطرف رقم 4 0.87
الطرف رقم 5 0.87
بتركب الاسلاك على البورده وبتشبك المشترك على الgnd ايه هو وبتاخد الطرف التانيVCC وبتجرب تحطه على الخطوط التانيه
بتعملها واحد ورا التاني
وبتشوف اذا حطيتو على الاربعه ورا بعض ولف كوسي يعني انت ترتيبك صح
اذا قعد يروح ويرجع يعني ترتيبك غلط ولازم ترتبهم بطريقه تانيه
اتمى تكون الفكره وصلت اما هذا الكلام مش فاهم كويس معلش عشان انا لسه مبتدا

[gaza_son]

على حسب الارقام اللي طلعت معاك في الاومتر يبقى الخط رقم 3 هو المشترك(صاحب اقل مقاومه)
لكن في حاجه غلط كان لازم تستخدم اصغر نظام قياس موجود عندك علشان تطلع النتايج واضحه وعيد عملية القياس

اما بالنسبه للباقي

مش في عندك قطبين للمصدر الكهربائي او البطاريه اللي شغال عليها واحد سالب والتاني موجب
السالب في الدوائر يرمز له بgnd
اما الموجب بيرمز له احياناVcc

يستحسن انك تلون الخطوط تبعت الماتور علشان يكون الشغل واصح
وحاجه تانيه برضو يستحسن انك تعملها هي انك تربط اي حاجه على الترس بتاع الماتور علشان تلف معاه وتلاحظ اتجاه اللف للمتور

الطرف المشترك بتربطو مع القطب السالب للمصدر
الاربع اطراف التانيين لنفترض انهم احمر اخضر اصفر ازرق
الحين القطب الموجب هاحاول اوصله مع الخط الاحمر
هتحس الماتور نفض معاك بعدها هافكو من الاحمر واحطو على الاخضر ثم الاصفر ثم الازرق وتعيدها كمان مرتين

اذا لقيت الاربع خطوات في نفس الاتجاه يبقى ترتيبرك صح
واذا لقيت الماتور بيروح وبيرجع يعني ترتيبك غلط
لازم تغير الترتيب لحد ما يزبط معاك
وربنا يوفقك

[mohamed100]

السلام عليكم
اولا نخلى السلوك بالاطراف و الى انا فهمته انى احط الطرف رقم تلاته فى السالب واحط السلاك الاربعة وابدل فيهم وله اه
