شرح الهاتف الاسلكي كيفية العمل والتشخيص بعض الأعطال

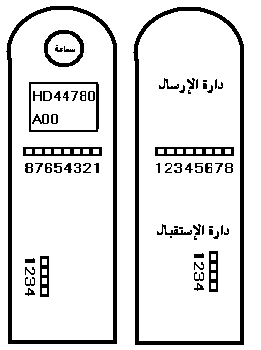

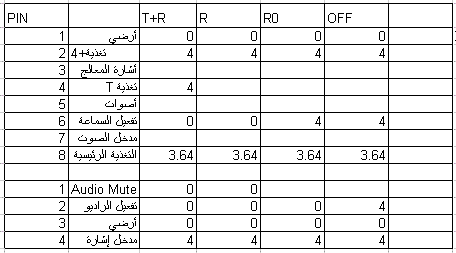

شرح الهاتف الاسلكي كيفية العمل والتشخيص بعض الأعطال مع مثال NOKIIA إن معظم الهواتف الاسلكية تعتمد نفس النظام وهو شبكة الاتصال (دوبلكس) : ترددان واحد يستخدم للارسال و الآخر للاستقبال : يمكن هنا أن يرسل الشخص و يستقبل بآن واحد حيث أن تردد الارسال للهاند هو نفس تردد الاستقبال للقاعدة و تردد الارسال للقاعدة هو نفس تردد الاستقبال للهاند تظهر هنا مشكلة استخدام هوائي واحد للارسال و الاستقبال فمن المعلوم في علم هندسة الاتصالات أن هوائي الارسال أو الاستقبال يجب أن يكون مولفاً من حيث الطول على مقدار معين يتناسب مع طول موجة العمل و ذلك للحصول على أشد قدرة للارسال و كي لا يكون هناك إشارة منعكسة عن الهوائي تسبب مشاكل في دارة المرسل .. كما أن دارة الاستقبال مصممة بمضخمات حساسة للإشارات الضعيفة فكيف يمكن ربطها إلى هوائي إرسال يعطي إشارة ذات قدرة اشعاعية عالية ؟؟ يكون الجواب من خلال إضافة مرشحات ترددية (فلاتر ) توضع في مدخل قسم الاستقبال تشكل ممانعة عالية جداً لتردد الارسال بينما تسمح بكل سهولة بمرور تردد الاستقبال .. من أهم عيوب هذه الأجهزة أنها عرضة للتنصت –الغير مقصود والمقصود- حيث أنها تتداخل مع الأجهزة المشابهة المتواجدة عند الجيران بنفس المنطقة أو بوجود متلصص على إحدى أجهزه الإستقبال و بالتالي فإن زيادة مدى هذه الأجهزة يزيد من احتمال التداخل والتنصت مع الأجهزة المماثلة .. كما أن زيادة المدى يتطلب هوائيات عالية و استطاعات ارسال كبيرة (و بالتالي بطاريات متعددة ) و هذا مزعج نظام العمل يوجد في كل من للهاند والقاعدة راديو وجهاز إرسال لهما بحيث يوجد لكل هاتف لاسلكي قناتين يعمل عليهما كما ذكرنا سابقاَ ففي الحالة الطبيعية تكون دارات الإرسال متوقفة ودارات الراديو تعمل بشكل مستمر إلى أن يطلب أحدهما أخر حيث يقتصر الإسماع إليهما من المعالج فقد فعند ورود مكالمة تقوم القاعة بتشغيل دارة الإرسال الموجودة فيها ثم تفوم بإرسال شيفرة فيستقبلها الراديو الموجود في السماعة لأن الراديو يبقى في حالة عمل كما ذكرنا ولكن دون أن تسمع صوت الوشة في سماعة الهاند ولكن يسمعها المعالج الموجد في السماعة فيفهم أن تلك الشيفرة جرس فيقوم برن ثم تقوم أنت بفح الخط عن طريق كبس الزر المخصص فيقوم المعالج بـتشغيل دارة إرسال للهاند و إرسال شيفرة ليسمعا الراديو في القاعدة و يتالي يقوم المعالج فيه بفهم هذه الشفر بتشغيل دارة إرسال بشكل مستمر وهنا يستم الهاند الى إرسال القاعد ويوجد بعض الاجهزة يعمل المعالج على فحص هل هوناك إشار من دارة الإرسال فإذا كان يو جد إشارة فيعرف أن الشفر التى وصلت إلى القاعدة وفهمتها وشغلت دارت الإرسالها يعمل على الإبقاء دارت إرسالهِ طول المكالمة لتجر ي المكالمة أما عند أنتهاء المكالمة تقوم أنت بكبس الإطفاء فيقوم المعالج بإرسال شفر للقاعدة لكي تقف دارة إرسالها وتفوم بأقاف دارة أرسال الهاند من نفسها هنا تكمن مشكلة البرمجة حيث لايستطيع كل من الهاند و القاعدة على فهم الشيفرة فلايقوم بشيء ــــــــــــــــــــــــــــــــــــــ.... . . . هنا بعض المعلومات عن NOKIIA الهاند : يتألف من لوحتين الأولى هي دارة الأرسال والإستقبال ومكبر الصوت والثانية من المكرو بروسيسر ولوحة الأزرار والشاشة أي لوحة التحكم وهناك بعض خوط النقل بينهما سأقوم بذكر وظيفة كل منها بهذه الصورتين   يعتمد هذا نوع من الأجهزه في تحديد تردده على الرستالة الموجودة في دارة الأرسال والإستقبال وهذه بعض الترددات  ..لــــــم يتـــــــــــــ.. . . ـــم
|
