أفضل دارة إرسال Fm مع الشرح المفصل

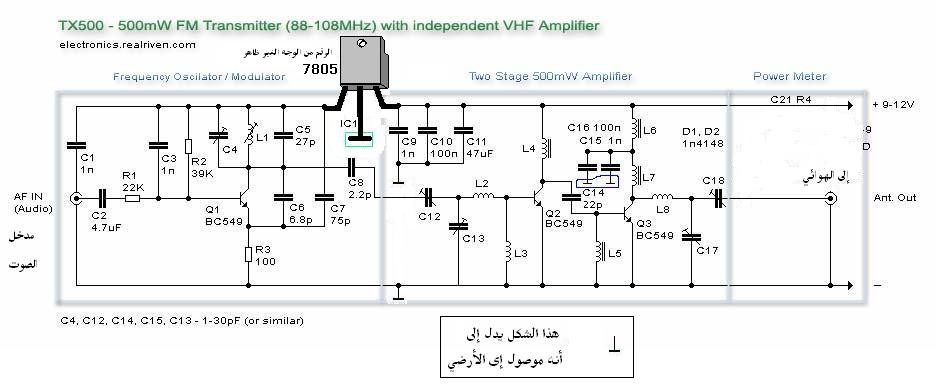

 هذه الدارة أرسال على مجال FM في الراديو العادي بإسطاعة جيدة (500mW) وبسحب قليل لتيار أقل من (100mA) وبكمون تشغيل بين 9و 12 فولت وذات كلف قليلة و بسيطة ومنخفضة وعناصر موجودة  حيث يمثل القسم الأول المذبذب ومعدل (التزانزستور الذي على اليسار ) والقسم الثاني فهو دارر تكبير للإرسال والتي تتألف من ترانزستورين BC549 يمكن زيادة الإسطاعة بتغير الترانزستورين في دارة التكبير إلى (C2053 ) و زيادة كمون التشغيل إلى (20 فولت ) مع كمون المكثفات كي لاتنقجر المكثفات أما بنسبة للمكثفات المتغيرة فجميعها 30 -0 بيكو فاراد ملفات فهي كتالي    حيث تحتاج إلى 50cm من سلك نحاس 0.65 mm 30cm من سلك نحاس 0.25 mm 10cm من سلك نحاس 0.5 mm والقلو ب الفرايت الموجود في الصورة الملف L1 (المذبذب المحلي الذي يغير التردد )  ويتألف من ثلاث دورات ونصف من سلك قطر (0.5 ميلي متر) على قلب بقطر 5 ميلي هذا ملف tunable عالي الدقّة. هو ملف الصنع مسبقا الذي أخذت من إذاعة عالية النوعية إف إم من صندوق زبالتيإذا أنت لا تستطيع الإيجاد أيّ شيء مشابه ثمّ لا تقلق. إجعل هواء منتظم يلفّ مشابه لواحد تحت (إل 2, إل 8) لكن فقط ب3.5 دور. فقط لذا تعرف، أنت قد تستعمل أيّ نوع من أنواع سمك السلك يبدأ من 0.4 مليمتر إلى 1.5 مليمتر طالما الملف سيجعل نفس الطريق. أنا حتى حاولت 0.25 مليمتر سلك سابقا وهو عمل بشكل جيد لكن هذه الأسلاك هشّة جدا وأنت لا تريد أن تستعمل مثل هذا الأسلاك الرقيقة في مذبذب الملف L2 L8  4 من الأدوار من 0.65 مليمتر سلك مغناطيس و 5 مليمتر قطر الهواء 2. إجعل 4 أدوار تامّة كما معروضة على الصور الملف L3   4 من الأدوار من 0.65 مليمتر من سلك مغناطيس و في 9 مليمتر قطر الهواء الملف L4 L7   4 أدوار في إثنان خرز صغيرة ferrite من 0.25 مليمتر من سلك مغناطيس أي دبليو جي. 1. إقطع 9 سنتيمتر (3.5 " ) سلك المغناطيس (أنت قد تستعمل سلك أنحف أيضا بنفس خرزة ferrite أو أثخن لكن ثمّ أنت ستحتاج خرزة أكبر). 2. إجعل 4 أدوار. تشوّف الصورة الأولى دور تامّ واحد، أربعة أدوار ستكون تامّة متى أنت سترى أربعة أسلاك في الجزء الأعلى. هذه الخرز الصغيرة مثالية للإستعمال في المرسلات بحدود 1 دبليو، فوق بأنّني أقترح بأنّك تستعمل خرز أكبر وسلك أثخن. الملف L5   4 أدوار على خرزة ferrite. 1. إقطع 10 سنتيمتر من 0.25 مليمتر من سلك مغناطيس أي دبليو جي. 2. إجعل 4 أدوار في واحد خرزة ferrite صغيرة كما شوّفت على الصور الملف L6 ملف الخانق 20 من الأدوار من 0.65 مليمتر من سلك أي دبليو جي على حلقة ferrite. إذا أنت ما عندك هذا نوع نظر محاولة الحلقة في تجهيز طاقة حاسوب قديم. (هم قد يجيئون في ألوان مختلفة لكنّهم بالتأكيد سيعملون نفس الشغل). ======================== ALrajel*hotmail.com أرجوا بأن لا تنسونا بدعاء بتخرج من جامعة ونجاح التعديل الأخير تم بواسطة : Reiad بتاريخ 10-05-2005 الساعة 04:41 AM |
| اعلانات |
|
|||||
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
|||||
|
|
|
||||||
|
|
|
|||||
|
|
|
|||||
|
|
|
||||||
|
هذا منظم جهد شكلة يشبه الترنزستور العادي ذز المبرد عندما تنظر إلى رقمه (7805) وتضع أرجل الى اسفل يكون دخله إلى اليسار والخرج إلى اليمن والمنتصف هو الأرضي أي السالب وفي الرسمة يختصر التوصيل إلى السالب بهذا الشكل أما عن الدائر فمجرد وصلة
التعديل الأخير تم بواسطة : Reiad بتاريخ 20-06-2005 الساعة 09:30 AM |
|
|||||
|
اولا احب ان اشكرك يا اخي على هذا الرد الجميل وثانيا لدي سؤال هل يمكن تحويل دائرة الارسال هذه الى دائرة استقبال
|
