[الفقير الى ربه]

السلام عليكم ورحمة الله وبركاته
في بعض المناطق يتم توصيل التيار الى المنازل 2 فاز فقط حار وبارد 220 فولت فهل الخط البارد وعلى ما يبدو لي انه الارضي في هذه الحالة اعلى منه في المناطق التي يتم توصيل التيار اليها 3 فاز220 فولت وكيف يعطي تيار 220 فولت مع ان الارضي مع الخط الحار يعطي 110 فولت مع 3 فاز كما هو معروف
وشكرا للجميع ....

[فهد المنصور]

يوجد محول في كل مدينة او حي ..
طريقة توصيلة هذا المحول هي التى تحدد الجهود المستخدمة في المنازل ..

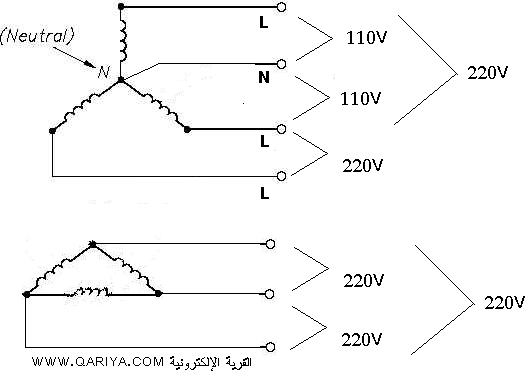

فلو أخذنا مثلا بعض الدول التى تستخدم جهد 110 فولت و 220 فولت ستجد أن المحولات المستخدمة يتم توصيلها بطريقة تسمى Y

هذه الطريقة تمتاز بوجود نقطة متعادلة بين الفازات وهي نقطة الـ NEUTRAL او ما سميته " البارد " وهي نقطة مختلفة عن نقطة الأرضي المتصله مع الأرض رغم تعادل جهد النقطتين ..

اما الدول التى تستخدم جهد 220 فولت فقط ستجد ان المحولات يتم توصيلها بطريقة Δ .. DELTA ..

[align=center][/align]

أما بعض المناطق .. وخاصة المرتبطة بالمصانع تستخدم توصيلة Y .. بجهد 380 فولت .. ولهذا ستجد ان كل فازة مع الأرضي كما ذكرت تحمل جهد 220 فولت ..

معادلات مهمه ..
فازة + فازة
لا تساوي .. فازة *2


بما أن النظام المتبع هو ثلاثي الفيز .. يجب عليك ان تستخدم هذه المعادلة ..

جهد الفيز * جذر 3

أي أن ..
127 * 1.7 = 220 فولت

220 * 1.7 = 380 فولت


:can:

[BBC]

تسلم على التوضيح الجيد واتمنى من الجميع الاستفادة الدائمه...
وتقبلوا تحياتي.......... :flwr:

[abu_qasem]

شكرا
أخي العزيز على هذا الشرح الجميل ووفقك الله

[temeey]

يوجد محول في كل مدينة او حي .. طريقة توصيلة هذا المحول هي التى تحدد الجهود المستخدمة في المنازل .. فلو أخذنا مثلا بعض الدول التى تستخدم جهد 110 فولت و 220 فولت ستجد أن المحولات المستخدمة يتم توصيلها بطريقة تسمى Y هذه الطريقة تمتاز بوجود نقطة متعادلة بين الفازات وهي نقطة الـ NEUTRAL او ما سميته " البارد " وهي نقطة مختلفة عن نقطة الأرضي المتصله مع الأرض رغم تعادل جهد النقطتين .. اما الدول التى تستخدم جهد 220 فولت فقط ستجد ان المحولات يتم توصيلها بطريقة Δ .. DELTA .. [align=center][/align] أما بعض المناطق .. وخاصة المرتبطة بالمصانع تستخدم توصيلة Y .. بجهد 380 فولت .. ولهذا ستجد ان كل فازة مع الأرضي كما ذكرت تحمل جهد 220 فولت .. معادلات مهمه .. فازة + فازة لا تساوي .. فازة *2 بما أن النظام المتبع هو ثلاثي الفيز .. يجب عليك ان تستخدم هذه المعادلة .. جهد الفيز * جذر 3 أي أن .. 127 * 1.7 = 220 فولت 220 * 1.7 = 380 فولت :can:

شرح أجمل من رائع شكرا بشمهندس .
