إلى أخواني المحترفين بالإلكترونيكا

best_programer · 08-02-2005, 04:52 PM

السلام عليكم ورحمة الله وبركاته
بسم الله الرحمن الرحيم

أمّا بعد :

يا أخوي فهد قد قمت في مشاركة سابقة بوضع دائرة تنص على أنّه فقط علي أن أوصل الثنائي الضوئي مباشرة للبرالليل بورت والإعتماد على المصدر الذي يقدمه الحاسوب والسؤال الذي يطرح هل يتضرر الحاسوب من تلك التجربة هل هناك أمور يجب أن أتخذها لمنع إلحاق الأضرار بالحاسوب

والدائرة التي قلت عنها يا أخي فهد هي :-
http://www.qariya.com/vb/showthread....&threadid=2554

وجزاكم الله كل خير

السلام عليكم ورحمة الله وبركاته

فهد المنصور · 08-02-2005, 05:56 PM

السلام عليكم ..

أحب أضيف بعض النقاط المهمه ..

- قيمة التيار الخارج من منفذ الكمبيوتر صغير جداً لدرجة انه لا يؤثر على الثنائي الضوئي التقليدي ..
سبب ضعف التيار انه في الأساس يوجد 8 مقاومات صغيرة على المذر بورد للكمبيوتر .. لكل مخرج مقاومة مستقله ..

- الدايود الضوئي يستهلك تيار صغير جداً لن يؤثر على منفذ الكمبيوتر ..

- الدائرة المرفقة في الموضوع هي للأختبار فقط .. وليس للتطبيق الدائم .. اي انك تستطيع اختبار منفذ الكمبيوتر بتوصيل دايود ضوئي ولفترة مؤقته على المنفذ لأختبار الأشارة ..

- في التطبيقات الدائمة .. وبسبب وجود دائرة الكترونية متصلة مع الكمبيوتر .. وخوفا من أي خطأ " شورت " فيها يجب عليك اضافة رابط حماية ضوئي على المنافذ .. هذا الرابط عبارة عن دائرة متكاملة مصممه لهذا الغرض ..

وشكرا لك أخي على سؤالك .. وأهلا وسهلا بعودتك للقرية

:can:

best_programer · 08-02-2005, 06:11 PM

السلام عليكم ورحمة الله وبركاته

أما بعد

أخي فهد أنا لم أعرف ما تقصد "اضافة رابط حماية ضوئي على المنافذ "

best_programer · 08-02-2005, 06:16 PM

وأخي فهد و هل أيضا انت تقصد كمان إن لا أبقى مدة طويلة وأنا أضيء الديود ؟

فهد المنصور · 08-02-2005, 06:49 PM

حسب تجربتي الشخصية انه لن يؤثر توصيل الدايود الضوئي مع الكمبيوتر مهما طالت المدة ..

لكن لا ينصح فعل ذالك خوفا وكما ذكرت سابقا ان يحدث اي خطأ في توصيلك للدايود " شورت "..

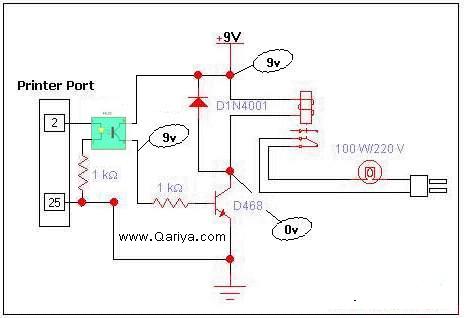

دائرة التوصيل الضوئي هي عبارة عن دائرة متكاملة بسيطة يمكنك اضافتها مع مدخل الدائرة ..
هذه الاضافة ستعطي حماية مثالية للكمبيوتر..

[align=center]

[/align]
الدائرة المتكامله الضوئية Opto Coupler IC's ستكسب حماية لكمبيوترك .. وهي يمكنها عزل الى أكثر من 400 فولت دون تأثر الطرف الأخر ..

:can:

فهد المنصور · 08-02-2005, 06:59 PM

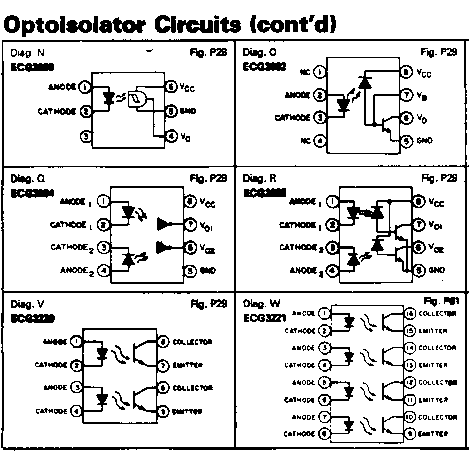

هذه أيضا بعض الأنواع المعروفة ..

[align=center]

[/align]

:can:

best_programer · 09-02-2005, 07:39 AM

السلام عليكم ورحمة الله وبركاته

أخي فهد بارك الله فيك وجزاك الله كل خير

لا تنسوا صيام يوم عاشوراء

السلام عليكم ورحمة الله وبركاته

y_sary · 10-02-2005, 10:07 PM

بارك الله فيك وجزاك الله كل خير
