طلب مساعده

[محمد فؤاد دوك]

كنت قد قرأت موضوع للمهندس أحمد مراد عن دائرة توقيت لموتور المياه 3 توقيتات مختلفة تعمل بمفتاح ضاغط ولكني لم أحفظها وأنا في حاجة اليها بشدة فهل من مساعدة ؟

[مسلم11]

ممكن شرح عن طريقة العمل .
هل هو عبارة عن مفتاح تضغطه اول مرة يعمل المحرك او المضخة مدة 5 دقائق ثم يتوقف وان ضغط مرتين متتاليتين يعمل مدة عشر دقائق ويتوقف وان ضغط ثلاث مرات يعمل 15 دقيقة مثلا ويتوقف .
ام تتحكم بالسرعة ام ماذا .
فقط اريد طريقة العمل المطلوبة

[محمد فؤاد دوك]

المشاركة الأصلية كتبت بواسطة مسلم11

ممكن شرح عن طريقة العمل .
هل هو عبارة عن مفتاح تضغطه اول مرة يعمل المحرك او المضخة مدة 5 دقائق ثم يتوقف وان ضغط مرتين متتاليتين يعمل مدة عشر دقائق ويتوقف وان ضغط ثلاث مرات يعمل 15 دقيقة مثلا ويتوقف .
ام تتحكم بالسرعة ام ماذا .
فقط اريد طريقة العمل المطلوبة

أشكرك على سرعة الرد
أما بخصوص الدائرة المطلوبة فهي كانت عبارة عن مؤقت 555 ب 3 إختيارات للأوقات والأختيار يتم عن طريق مفتاح ضاغط يشغل دائرة أخرى ولا أتذكر هل 4017 أم 4011
وهناك 3 ليدات تضئ مع كل إختيار
الخرج النهائي للدائرة يتم عن طريق ريلاي وقد تم تجميع الدائرة في علبة أنيقة من البلاستيك
أرجو أن أكون وصلت المعلومة نظراً لأني هاوي ولست محترف
وأشكرك مرة أخري وأشكر جميع من في قريتنا الجميلة والمفيدة فعلاً فقد إستفدت ولازلت أستفيد من أفكار وشروحات جميلة

[مسلم11]

المجموعة UC4017 او UC4022
يمكن استخدام اي مجموعة فقط مع ترانستورين ومكثف للحصول على عشر او سبع مخارج تضبطها وفق ما تريد .

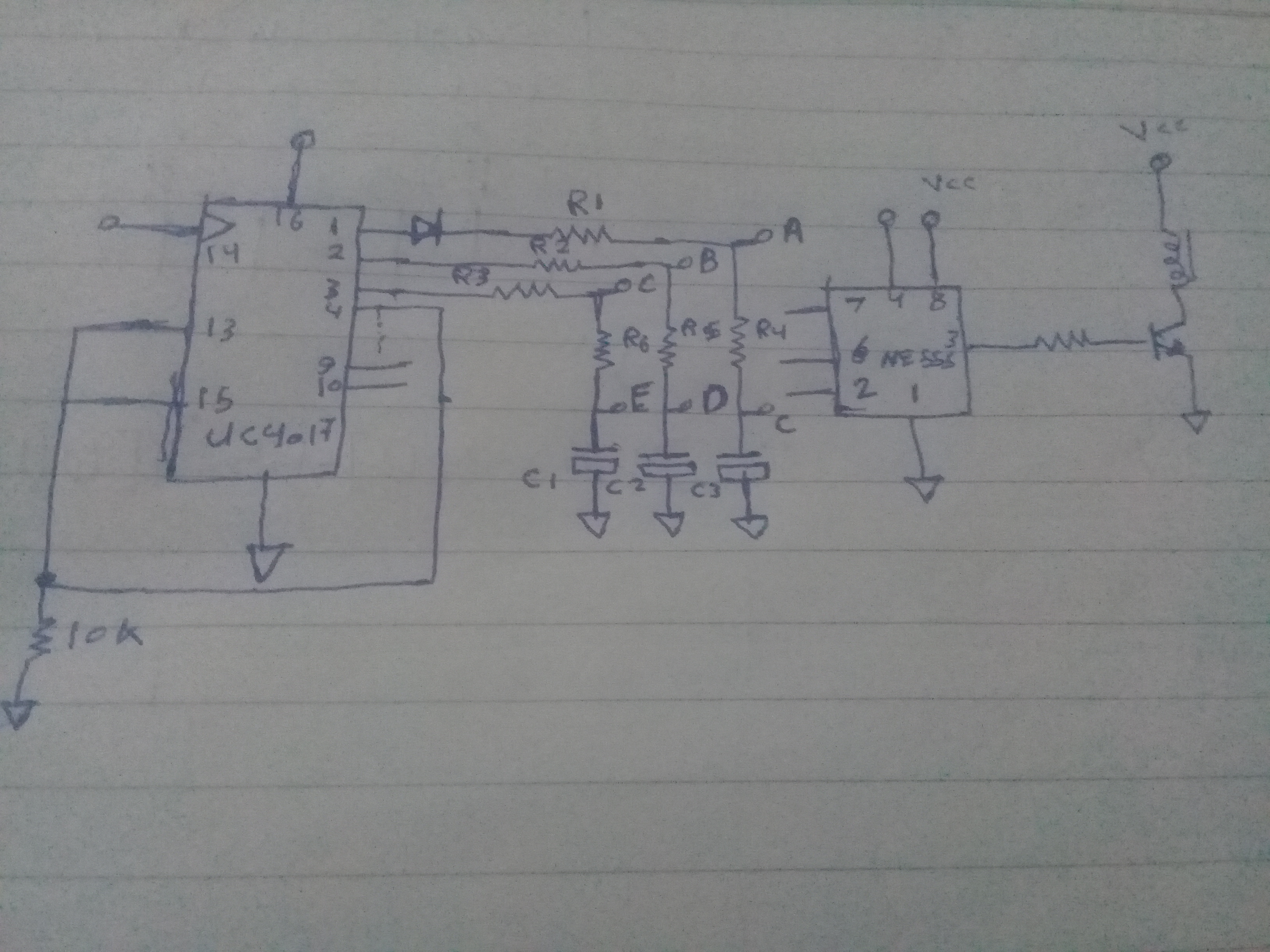

للحصول على طلبك باستخدام المؤقت NE555 و UC4017
سارسل لك مخططا لها

[مسلم11]

ا
