استخدام الترياك كمفتاح

[majidye]

السلام عليكم إخواني المهندسين والمهندسات المحترمين

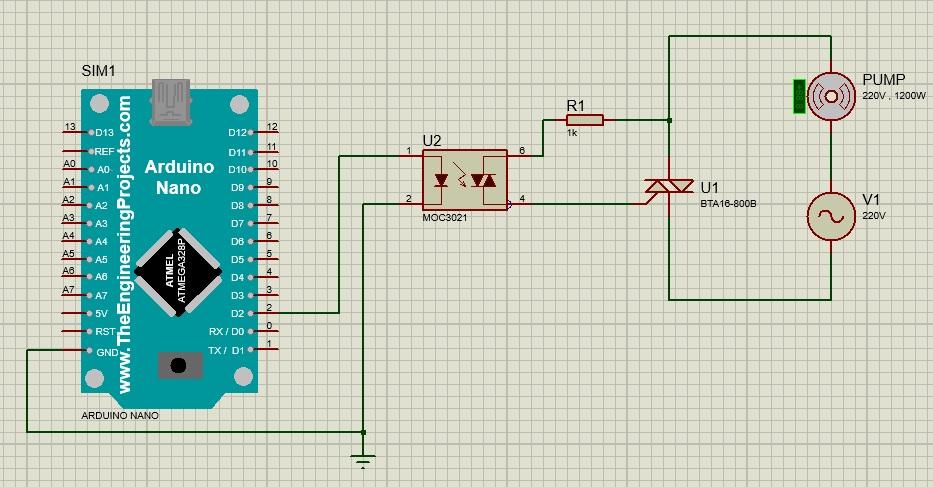

قمت بتصميم جهاز لتشغيل مضخة الماء 220 فولت 1200 وات سنجل فاز بواسطة الاردوينو واستخدمت الترياك (BTA16-800B) كمفتاح ، وكذا استخدمت OPTOCOUPLER (MOC3021 ) كما هو موضح بالصورة أدناه



سؤالي اذا تكرمتكم :
1- هل طريقة التوصيل هذه أمنة بالنسبة للمضخة و الاردوينو ؟
2- هل الترياك و الأوبتوكبلير المستخدمة مناسب للغرض؟
3- إن كانت عندكم أي ملاحظات او تعديلات للأفضل ارجوا ان تقيدونني
ولكم فائق الاحترام والتقدير

[مسلم11]

وعليكم السلام ورحمة الله
هناك ملحوظة صغيرة
تحديد جهد بوابة الترياك بجهد العازل الضوئي وتيار لا يتجاوز 10 ميلي امبير .
ولا يمنع استخدام فلتر على اطراف الترياك A1...A2
ماتبقى سليم وجيد
تحياتي

[majidye]

المشاركة الأصلية كتبت بواسطة مسلم11

وعليكم السلام ورحمة الله
هناك ملحوظة صغيرة
تحديد جهد بوابة الترياك بجهد العازل الضوئي وتيار لا يتجاوز 10 ميلي امبير .
ولا يمنع استخدام فلتر على اطراف الترياك A1...A2
ماتبقى سليم وجيد
تحياتي

في البداية اشكرك يا باشهندس على ردودك المفيدة والسريعة و نهنئكم بقدوم شهر رمضان المبارك .
عندي استفسار للتوضيح كيف يتم تحديد جهد بوابة الترياك ؟
اما بخصوص التيار لايتجاوز 10 ميلي يتم وضع مقاومة 500 اوم على مخرج الاردوينو ؟؟ لان مخرج الاردوينو يعطي 5 فولت
اما بخصوص طرفي الترياك A1 , A2 فهل لاتوجد مشكلة في التبديل بينهما لانه تيار متردد ؟
ولكم فائق احترامي وتقديري

[jhjh]

عن طريق تغيير الجهد المطبق على البوابة. عند تطبيق جهد موجب، يتم تنشيط الترياك ويسمح للتيار بالتدفق في اتجاه واحد

[مسلم11]

تحديد الجهد للترياك بجهد العازل ... اي لا يتجاوز عتبة الجهد المسموحة للعازل وهي بالعازل PC3021 قرابة 36 فولت حسب ما اذكر والافضل ان تحدد الجهد بقيمة 12 فولت عبر مجزئ جهد بحيث يكون خرج المجزئ 12 فولت 10 ميلي امبير ويكون خرج المجزئ متصل مع طرف العازل الضوئي
بمعنى اخر وصل مقاومة اخرى مع المقاومة R1 من ناحية العازل على الطرف 6 بحيث يكون اول طرف من المقاومة مع الطرف 6 للعازل و الطرف الاخر مع A2 للترياك .
ان لم تتضح الفكرة ارسمها لك ان شئت .

[majidye]

اتمنى ان ترسمها لي لتتضح لي اكثر خصوصا وانني لست متخصص في هذا المجال وانما هاوي مجالكم الرائع
واشكرك على تعاونك ومساعدتك

[مسلم11]

تكرم عيناك

https://imgg.io/image/ctxz3

[مسلم11]

بالنسبة للتبديل بين اطراف الترياك يفضل ان يكون الحمل او المحرك موصول على الطرف A1
الملف والمكثف للحماية
اتركهم الان وجرب وصل الدارة ومن ثم نتابع
https://imgg.io/images/2024/04/25/86...693517a929.jpg
الافضل ان تضع عازل ضوئي ذو الرقم PC817 لانه يتمتع بمرونة اكثر من الذي تستخدمه في الرسم
تقبل الله طاعتكم واعاده علينا وعليكم بالخير والبركات
اهلا وسهلا بك
