اقتباس:
المشاركة الأصلية كتبت بواسطة عمر الفاروق1
وعليكم السلام
اخي دارة تكبير قاعدة مشتركة مع بطاريتين
|
مشكور اخي عمر على الفكرة

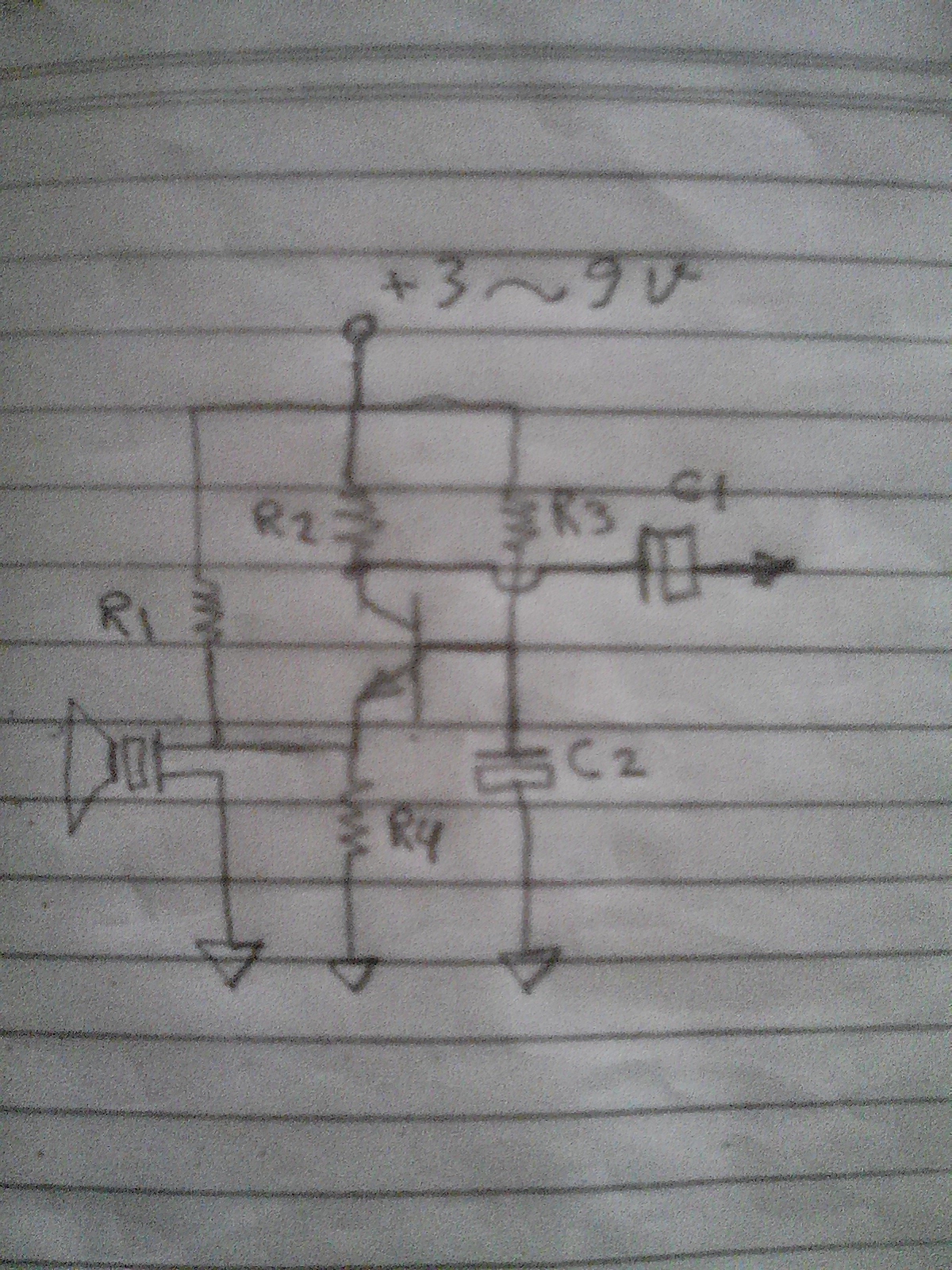

نعم كلامك صحيح وجميل والاجمل لو اتممت معروفك ورسمتها له
R1=10K
R2=1K او يمكنك التلاعب بها حسب حساسية الميكرفون
R3=100k مقاومة استقطاب تتعلق قيمتها حسب نسبة تكبير الترانزستور
R4=100~1k حسب تيار المجمع مشع بالتراننزستور
C2=100uF مكثف يقوم كوسادة تخميد التيار المتدفق
C1=10~47uF حسب ممانعة او مقاومة دخل المرحلة التالية
الترانزستور اي نوع اشارة npn
تحياتي وكل الشكر للاخ عمر الفاروق
احتاج دائرة ميكروفون دبوس للمسجد
