توصيل البطاريات بشكل مختلط

[aiman-sony]

الاصدقاء الاكارم تحية طيبة

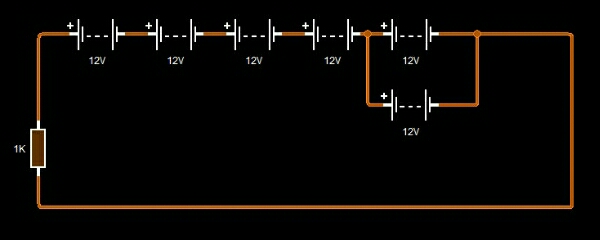

هل يمكن توصيل 6 بطاريات 12 فولت بهذا الشكل ؟؟
https://ibb.co/ZcP2qBh


الغاية هي الوصول لجهد 60 فولت تيار 20 امبير

قيمة كل بطارية هي 12 فولت 14 امبير ساعي

[burai nuraldaem]

وعليكم السلام ورحمة الله وبركاته
الحال ليس مثالي فجهود الخلايا تختلف
لو تستخدم مثبت جهد يكون افضل
التيار تحدده أقل قيمه تيار لاحد الخلايا في السلسلة بمعنى
ان كانت احد البطاريات تمد فقط بواحد امبير كحد اقصي فيكون اقصي تيار واحد امبير بغض النظر عن باقي البطاريات

[jhjh]

توصيلك صحيح فقط اخر بطارية توصيلك خطا...,,,,

[مسلم11]

المشاركة الأصلية كتبت بواسطة aiman-sony

الاصدقاء الاكارم تحية طيبة
هل يمكن توصيل 6 بطاريات 12 فولت بهذا الشكل ؟؟
https://ibb.co/ZcP2qBh


الغاية هي الوصول لجهد 60 فولت تيار 20 امبير

قيمة كل بطارية هي 12 فولت 14 امبير ساعي

السلام عليكم
هل تريد زيادة مسافة الدراجة

التوصيل صحيح ... عدد البطاريات المستخدمة 10 بطاريات على التوالي لذا فالفولتية هي 120 فولت، ويتم التوصيل بهذه الطريقة إذا كانت قجرة البطاريات 4 المشبوكة على التوازي أقل من قدرة البطاريات الأخرى ، أي لأن معدل الطاقة المخزنة في هذه البطاريات يكون فعليا نصف الطاقة المخزنة على البطاريات الأخرى، ويمكن قياس ذلك باستخدام أجهزة القياس لشحن وتفريغ البطارية لمعرفة كم ميلي أمبير ممكن سحبه من البطارية

وتكون هذه الطريقة بالتوصيل حتى يتم تفريغ الخلايا بنفس السرعة من كل البطاريات حتى لا يفصل المتحكم ، ويتوقف الجهاز فجأة ( او الدراجة ) كما ذكرت
