التحكم في التردد وعرض ثلاث موجات PWM للتحكم في سرعة محرك 380 فولت تيار متردد

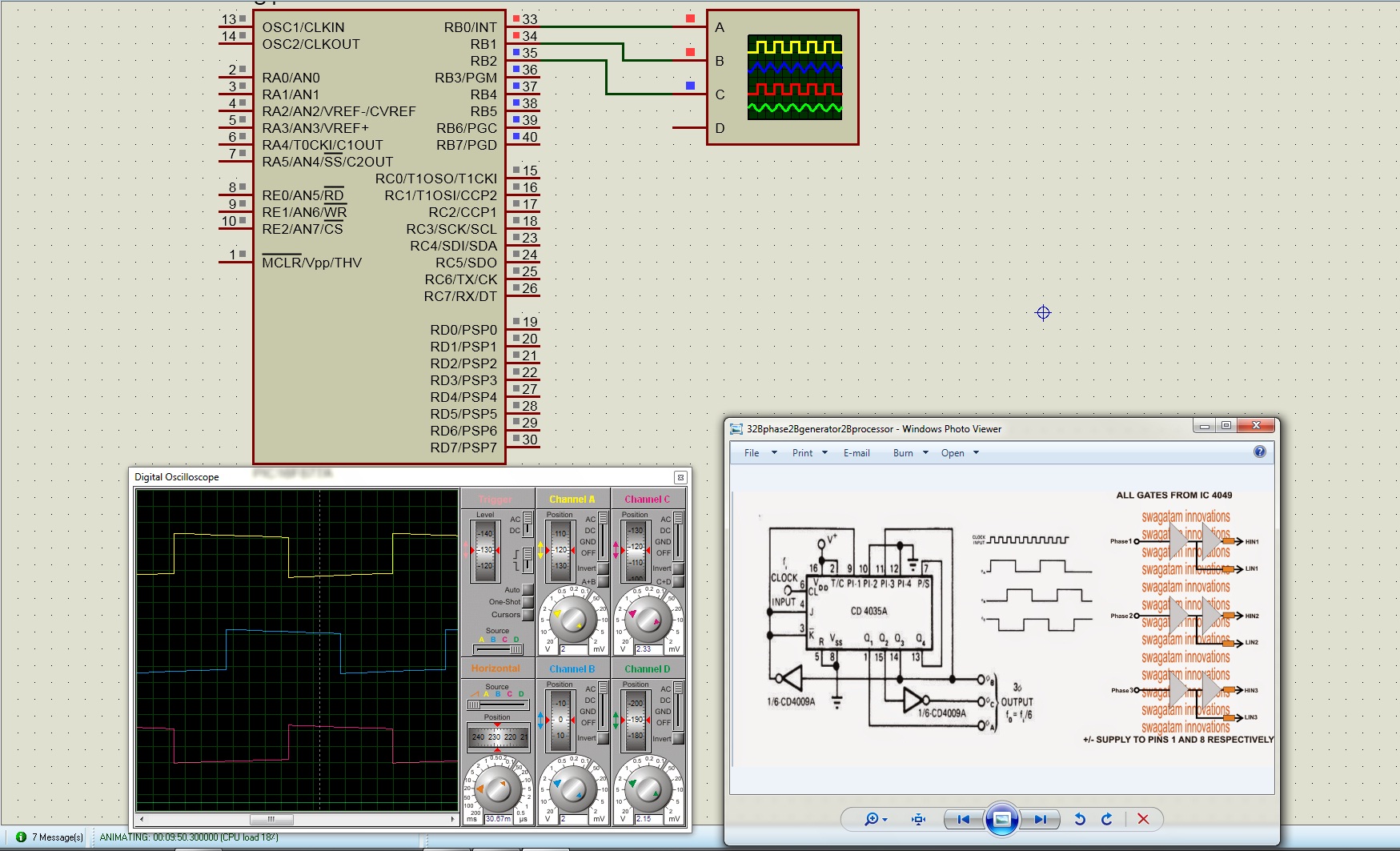

ان شاء الله سيكون هذا المشروع للدراسه ولتحليل موجات وتردد التحكم في زوايا الموجات الثلاثة لتحقيق اتزان ونعومه في دوران محركات التيار المتغير 380 فولت مع اضافة مميزات مثل التشغيل الناعم في بدايه دوران المحرك الي الوصول الي السرعه المرغوبه كمي سوف نضيف عوامل أمان وحمايه للمحرك من ارتفاع درجه الحرارة أو غياب أحدي الفازات أو التحميل الكبير علي المحرك .. وهنا نهدف الي تصنيع جهاز عاكس انفيرتر للتحكم في سرعة واتجاة دوران محركات ال 380 فولت والبداية مع شكل الموجات   للحديث بقيه تحياتي |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
مسلم11 ( شكر العضو على هذه المشاركة )
مسلم11 ( أعجبته المشاركة )
|
|
|
| اعلانات |
|
||||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
|
| احصائية الشكر والاعجاب - 0 شكراً, 0 عدم اعجاب, 1 اعجاب |
|
مسلم11 ( أعجبته المشاركة )
|
|
|
|
|||||
|
|
|
||||||
|
التعديل الأخير تم بواسطة : مسلم11 بتاريخ 25-12-2020 الساعة 10:42 AM |
| احصائية الشكر والاعجاب - 1 شكراً, 0 عدم اعجاب, 1 اعجاب |
|
عبدالله حجازى ( شكر العضو على هذه المشاركة )
عبدالله حجازى ( أعجبته المشاركة )
|
|
|
|
||||||
|

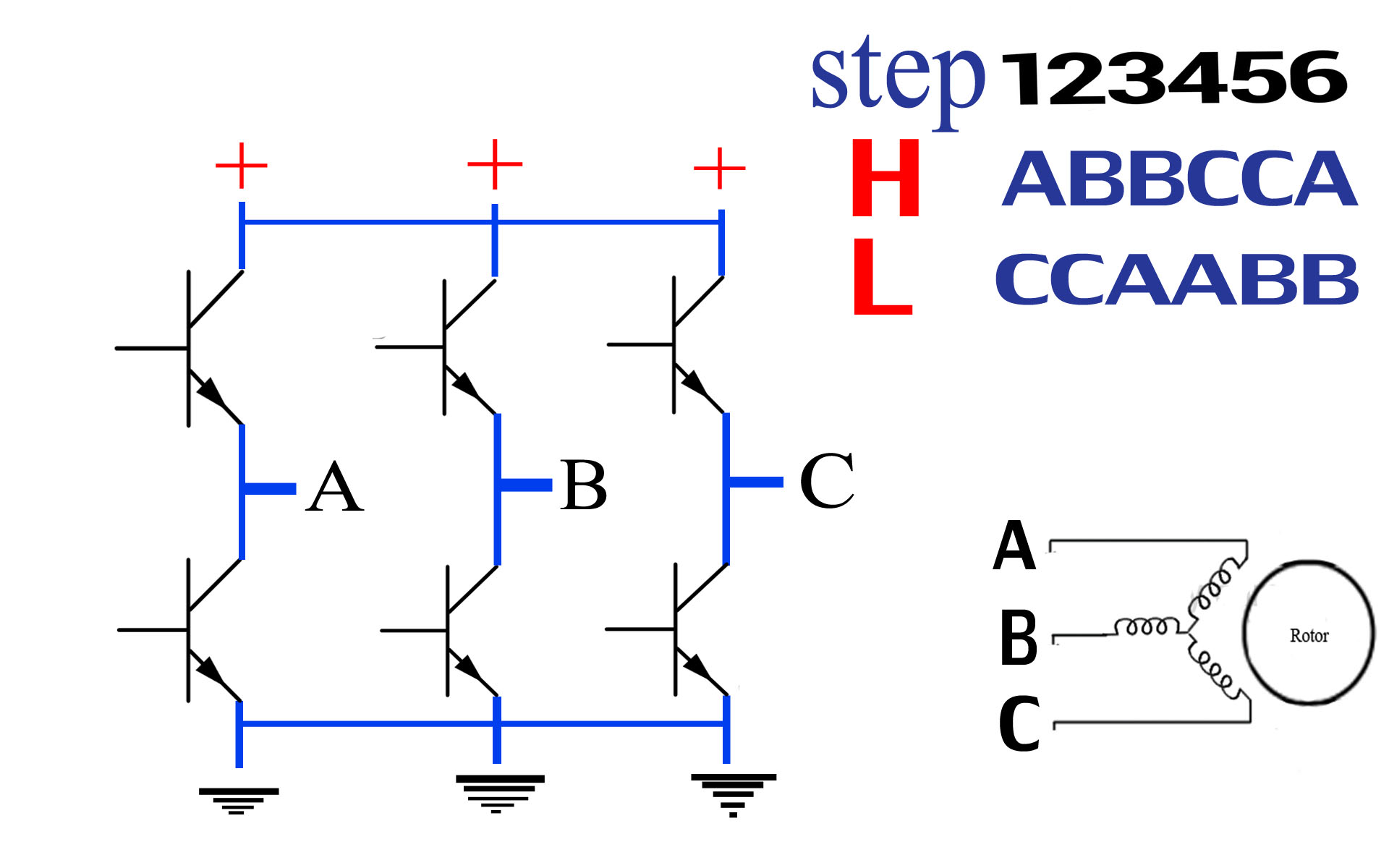

السلام عليكم ورحمه الله حياكم الله اصدقائي واخوتي لقد تواصل مع أحد الأخوة لكي نبدأ في التحكم في سرعه محرك 380 فولت AC وتشغيلة علي 220 فولت .. ويعتبر هذا المشروع هوا صناعة جهاز عاكس .. أنفيرتر للتحكم في سرعة المحرك والا اليكم جدول التحكم لنجاح بدأ الدوران  توجد 6 خطوات يتم تنفيذها بشكل مرتب وبنظام علي 6 ترنزوسترات لتبديل تغذيه الثلاث ملفات بشكل الدفع والجذب بين ملفين في كل خطوة وهنا نستطيع التحكم في السرعه والسيطرة علي المحرك والقادم التفاصيل التعديل الأخير تم بواسطة : عبدالله حجازى بتاريخ 26-12-2020 الساعة 04:42 AM |
| احصائية الشكر والاعجاب - 0 شكراً, 0 عدم اعجاب, 1 اعجاب |
|
مسلم11 ( أعجبته المشاركة )
|
|
|
|
||||||
|

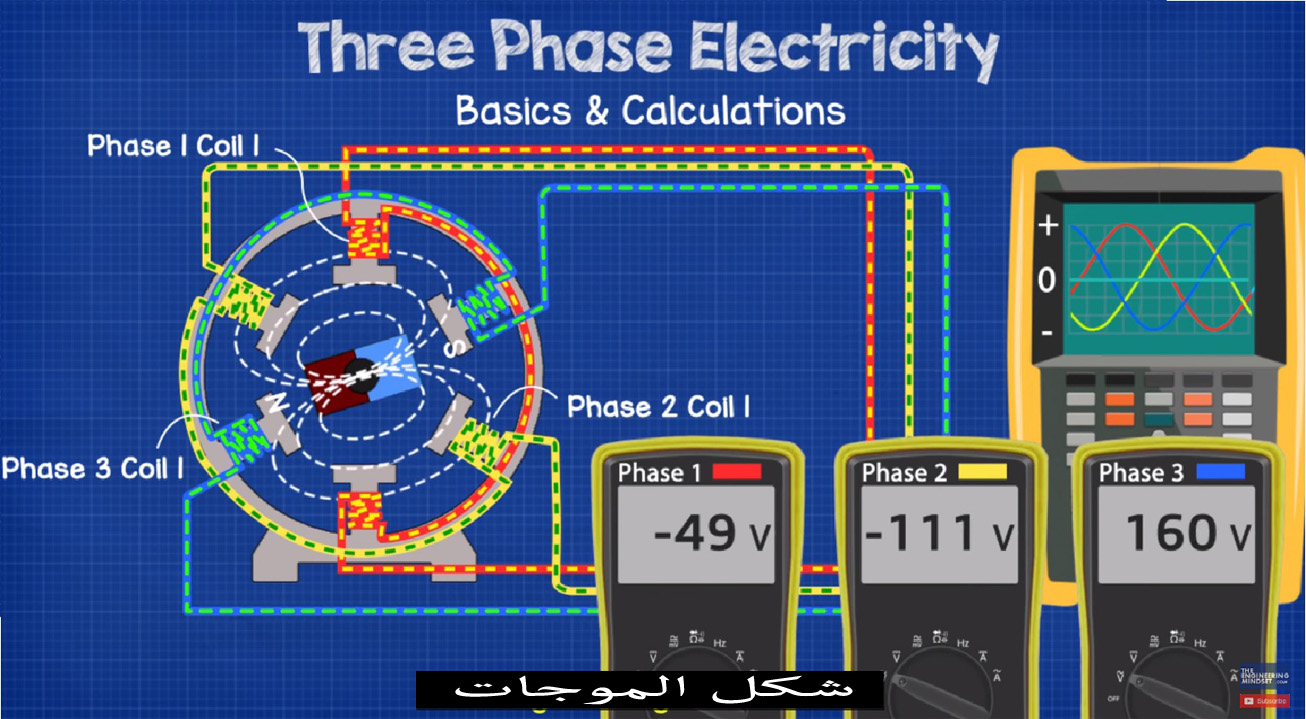

السلام عليكم ورحمه الله ان شاء الله نتعرف علي شكل الموجات وفولت القمه والأدني لكل موجه والعلاقه بين الثلاث ملفات من حيث فرق الجهد المطبق عليهما في كل دورة بزاوية 360 درجه اليكم صورة توضح فرق الجهد علي الملفات  نلاحظ أن يوجد فرق جهد علي كل ملف علي حسب شكل الموجات الثلاث من صعود وهبوط .. حيث سوف تتحقق 6 حالات لشكل الثلاث موجات بشكل منتظم وثابت وللتحكم في تيار البدأ يتم التحكم في .. بيك تو بيك .. حيث قمة الموجه الصاعدة الي قمته الموجه الهابطه .. ممن حيث تكون قمه الموجه الصاعد في الملف الأول = 160 فولت تقريبا ويليها الملف الثاني بقيمة الموجه الثانيه الهابطه بحوالي سالب 120 فولت تقريبا وهنا لكلي يتحقق بدأ دوران المحرك يسحب تيار عالي جداا في بدايه دورانه وهنا بيتم التحكم في قمه الموجات وخفضها ثم الصعود تدريجيا الي الوصول الي 160 فولت علي قمم الموجات ويتحقق شرط السوفت استارت أو التشغيل الناعم في البداية لحماية ترنزوسترات المنظومه من السحب العالي وتفادي احتراقها وللحديث بقيه تحياتي |
