السلام عليكم

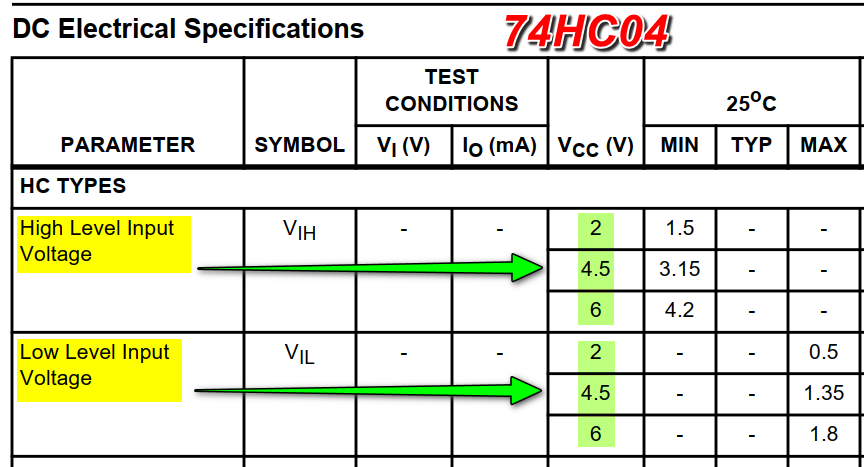

هذا جزء من داتا شيت الأنفيرتر
لم أفهم كيف أن لمستويي الجهدين المرتفع والمنخفض نفس القيم !
أرجو من فضلكم توضيحا لذلك وشكرا
وهذا رابط للداتا شيت...اضغط هنا



التعديل الأخير تم بواسطة : salah56bachir بتاريخ 07-08-2020 الساعة 02:03 PM
اعلانات

عصـــــام
:: مهندس جيد ::
تاريخ التسجيل: Oct 2016
المشاركات: 240
نشاط [ عصـــــام ]
قوة السمعة:0
قديم 07-08-2020, 04:48 PM المشاركة 2
افتراضي


السلام عليكم
هذا جزء من داتا شيت الأنفيرتر
لم أفهم كيف أن لمستويي الجهدين المرتفع والمنخفض نفس القيم !
أرجو من فضلكم توضيحا لذلك وشكرا
وهذا رابط للداتا شيت...اضغط هنا

وعليكم السلام

أحاول أن أجيبك بما أعرف والمجال مفتوح للسادة المهندسين للإضافة أو التصحيح.

أولا الأيسي المذكورة يمكن أن تشتغل ب 2فولت أو 4.5فولت أو 6 فولت وهذا واضح في عمودVCC

ثانيا: بالنسبة للصف الأول فمعناه أن الأيسي ابتداء من جهد 1.5 فولت على مدخلها ستعتبرهHIGH(عالي) إذا كانت تشتغل على 2فولت

وابتداء من جهد 3.15 فولت على مدخلها ستعتبره HIGH(عالي) إذا كانت تشتغل على 4فولت

وبنفس الفكرة فإن الأيسي ابتداء من جهد 4.2 فولت على مدخلها ستعتبره HIGH(عالي) إذا كانت تشتغل على 6فولت

ثالثا: أما بالنسبة للصف الثاني فبنفس الفكرة السابقة لكن هذه المرة يوضح القيم التي تعتبرها الأيسيLOW (منخفضة) وذلك تبعا لقيمVCC التغذية.تحياتي
بالتوفيق.
