السلام عليكم
هي المشكلة القديمة احاول تطويرها
[IMG][/IMG]

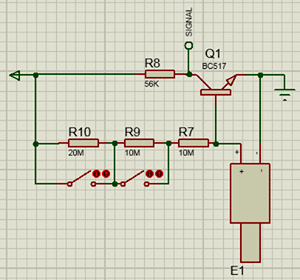

في الصورة السابقة دارة لتكبير اشارة رقمية واردة عبر كابل ضوئي انها تعمل بشكل ممتاز الا ان فيها عيب أرجو المساعدة لضبطه.
المقاومات R7 R9 R10 لنفترض انها مقاومة واحدة ليسهل شرح المشكلة
هذه المقاومة عند تكبيرها 40 او 50 ميغا يصبح المكبر حساس للاشارة الضعيفة ويعمل بشكل ممتاز لكن عند وصول اشارة قوية يحدث خلل وتصل الاشارة مشوهة ويقرأ المعالج قيم خاطئة بسبب تمدد نبضات الواحدات لتطغى على نبضات الاصفار المجاورة ( لم افهم السبب يرجى الشرح لمن يعرف )
وهنا عندي طريقتين مجربتين لضبط القراءة الصحيحة
الأولى: تصغير قيمة المقاومة بحسب الحاجة لذلك استخدمت عدة مقاومات ومفاتيح لضبط الحساسية
الثانية: استخدام مخمد للاشارة بين المصدر والمستقبل
لكن بكلا الحالتين سافقد الحساسية للاشارة الضعيفة ( لا يشعر بها ابدا )
الان السؤال هل يمكنني التحكم بهذه المقاومة اليا بحسب قوة الاشارة القادمة من المصدر؟
أو بمعنى اخر هل يوجد دارة تعطي مستوى اشارة ثابت يكبر الضعيفة ويصغر الكبيرة للحصول على مستوى ثابت على الخرج مهما كانت اشارة الدخل؟
او ان كان احد فهم المشكلة ولديه حل افضل
ولكم الشكر والتقدير

اعلانات

الصورة الرمزية مسلم11
مسلم11
:: عضو ذهبي ::
تاريخ التسجيل: Jun 2009
الدولة: بلاد الشام
المشاركات: 3,803
نشاط [ مسلم11 ]
قوة السمعة:184
قديم 17-07-2020, 09:16 PM المشاركة 2
افتراضي


وعليكم السلام ورحمة الله وبركاته
انت بحاجة الى ضابط مستوى اتوماتيكي
رمزه المختصر ALC حاول البحث بالنت عنه وان تعسرت فساقوم بالبحث عنه لاجلك
هذه الدارة موجودة باجهزة الراديو وما شابهها من اجهزة استقبال راديوية

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


sskk77
:: مهندس متميز ::
تاريخ التسجيل: Jan 2005
المشاركات: 714
نشاط [ sskk77 ]
قوة السمعة:0
قديم 18-07-2020, 06:23 PM المشاركة 3
افتراضي


أخي العزيز مسلم شكرا لك
سابحث واحاول لعلها تعمل
جزاك الله عني خيرا


sskk77
:: مهندس متميز ::
تاريخ التسجيل: Jan 2005
المشاركات: 714
نشاط [ sskk77 ]
قوة السمعة:0
قديم 13-08-2020, 10:42 AM المشاركة 4
افتراضي


لم احصل على جواب
هنا
https://www.qariya.info/vb/showthread.php?t=248354
