نوليد موجة مربعة من ترانزستور واحد

[gh-b]

السلام عليكم
مثل العنوان الا يمكن ا يتم توليد موجة مربعة من ترانزستور واحد

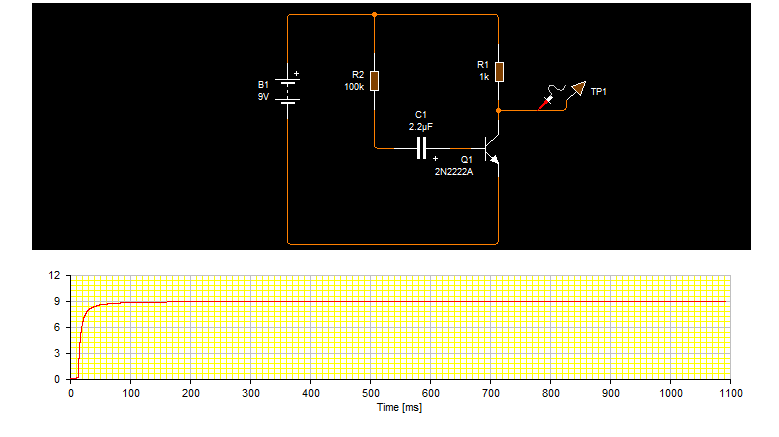

انا متاكد انه يمكن نظريا و حتى عمليا و من فترة رايت دارة صاعق ناموس و لاحظت ان المستعمل لتوليد الموجة ترانزستور واحد و مكثف و مقاومة و لكن الدارة ضاعت و الان جربت عمل هذه الدارة
[IMG][/IMG]
نظريا اتصور انه يجب ان يشحن المكثف فيكون الجهد عند الخرج 9 فولت اثناء الشحن ثم عندما يفرغ يكون 0 فولت و يعود يشحن و يفرغ و تتشكل موجة مربعة لكن عند تجربتها على البرنامج الخرج الذي بالصورةهو الذي يخرج فهل هناك مشكلة في الدارة فعلا ام ان المشكلة من البرنامج ؟
يعني بنظري الخرج في الصورة غير منطقي ابدا نظريا الترانزستور لا يعمل حالة latching ليبقى on بعد اول شحنة
هل انا مخطئ ام لا ؟

[سعيد عويطة]

الصورة اللتي اضعها الشعار...لموجة سن منشار لعلها تفيدك

[burai nuraldaem]

وعليكم السلام والرحمه
اخي ما فهمته انك تود ان يتحول الترانزيستور لحاله الفتح والغلق اعتمادا علي شنحه المكثف
لديك بعض الاخطاء
اولا المكثف لا يصل للارضي لاتمام الشحن فوصله القاعده مشع تحول بين ذلك
ثانيا المكثف معكوس القطبيه
ثالثا القراءه لديك مضلله فقيمه الزمن للمقياس TP1 هي بالملي ثانيه , وبذلك من البدايه لنهايه المدي كان الزمن 1100 ملي اي 1.1 ثانيه
.......................
لتحقيق ما تريد اقترح عليك استخدام موسفيت فهو اسرع بكثير لتوليد الموجات
لكن يتطلب استخدام وسيله تفريغ للمكثف
......................
للموجه المربعه مواصفات يجب تحديدها اخي مثل زمن الصعود وكذلك الهبوط وزمن الدوام وما الي هنالك

[gh-b]

المشاركة الأصلية كتبت بواسطة burai nuraldaem

وعليكم السلام والرحمه
اخي ما فهمته انك تود ان يتحول الترانزيستور لحاله الفتح والغلق اعتمادا علي شنحه المكثف
لديك بعض الاخطاء
اولا المكثف لا يصل للارضي لاتمام الشحن فوصله القاعده مشع تحول بين ذلك
ثانيا المكثف معكوس القطبيه
ثالثا القراءه لديك مضلله فقيمه الزمن للمقياس TP1 هي بالملي ثانيه , وبذلك من البدايه لنهايه المدي كان الزمن 1100 ملي اي 1.1 ثانيه
.......................
لتحقيق ما تريد اقترح عليك استخدام موسفيت فهو اسرع بكثير لتوليد الموجات
لكن يتطلب استخدام وسيله تفريغ للمكثف
......................
للموجه المربعه مواصفات يجب تحديدها اخي مثل زمن الصعود وكذلك الهبوط وزمن الدوام وما الي هنالك

بالنسبة للمكثف ان يكون موصول بالارضي جربت ايضا بان يكون بين القاعدة و المشع لكن ابدا لم ينفع و قطبيته ايضا لم تعطي اي قيمة خرج بالوضع المعاكس ثم لماذا تكون بالعكس اليس المفروض ان يكون السالب باتجاه القاعدة الموجبة ?
لم افهم قصدك بخصوص الزمن
ما هي الوسيلة ? لو سمحت ممكن تشرحلي كيف

[gh-b]

المشاركة الأصلية كتبت بواسطة سعيد عويطة

الصورة اللتي اضعها الشعار...لموجة سن منشار لعلها تفيدك

الصورة غير واضحة تماما هل الترانزستور موصل diode connected ام ماذا ؟ الى اين نصل القاعدة ؟ و هل الموجة الخارجة يمكن ادخالها لمحول رفع ؟ و لماذا الترانزستور بالعكس واضح ان المشع هو الموصل بموجب البطارية و المجمع بالارضي كيف يمكن ان تعمل هكذا ؟
و انا لم افهم تماما لماذا الدارة التي عملتها خطا

[burai nuraldaem]

الترانزيستور يصل للتشبع بتطبيق جهد مناسب له علي قاعدته ومشعه وهذا الجهد من الداتا شيت وايضا تيار التشبع من الداتا شيت ايضا
في رسمك السابق القاعده لا تصل لجهد موجب بالرغم من انها موصوله بالطرف الموجب للمكثف ببساطه لان المكثف لا يشحن وهو معكوس وقد ينفجر فاحذر
اشحن المكثف بوضع مقاوقه في مسار شحنه هكذا
موجب البطاريه >المقاومه >موجب المكثف > سالب البطاريه
.
بالنسبه للزمن ان كنت تقصد قراءة المجس فانظر المدي الافقي فهو يوضح الزمن والراسي لجهد البطاريه

[gh-b]

المشاركة الأصلية كتبت بواسطة burai nuraldaem

الترانزيستور يصل للتشبع بتطبيق جهد مناسب له علي قاعدته ومشعه وهذا الجهد من الداتا شيت وايضا تيار التشبع من الداتا شيت ايضا
في رسمك السابق القاعده لا تصل لجهد موجب بالرغم من انها موصوله بالطرف الموجب للمكثف ببساطه لان المكثف لا يشحن وهو معكوس وقد ينفجر فاحذر
اشحن المكثف بوضع مقاوقه في مسار شحنه هكذا
موجب البطاريه >المقاومه >موجب المكثف > سالب البطاريه
.
بالنسبه للزمن ان كنت تقصد قراءة المجس فانظر المدي الافقي فهو يوضح الزمن والراسي لجهد البطاريه

فهمت خطاي بخصوص المكثف و عدلته و ايضا الدارة لا تخرج موجة مربعة او حتى نبضات
سابحث عن دارة اخرى تولد موجة مربعة بترانزستور

[سعيد عويطة]

http://www.learningaboutelectronics....transistor.png
