سؤال عن دارات باستخدام المؤقت 555

[gh-b]

السلام عليكم
الدارتان التاليتان تطبيقات باستخدام المؤقت 555

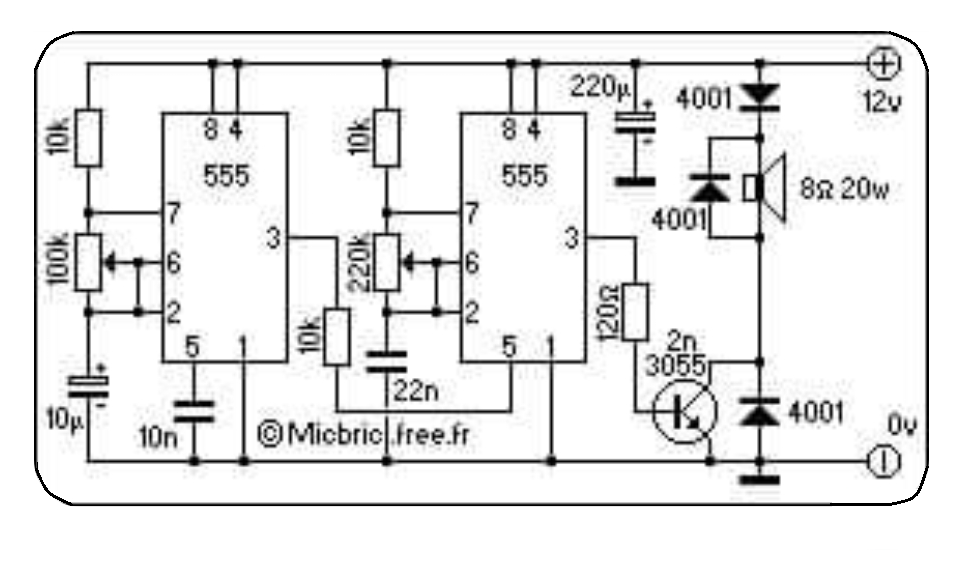

الدارة الاولى : طارد حشرات باستخدام الترددات فوق الصوتية
[IMG][/IMG]
و سؤالي هو هل هذه الدارة فعالة فعلا ام انها لا تنفع ؟ و ماهو التردد الكافي لطرد الحشرات ؟
الدارة الثانية : كاشف معادن : عند اقتراب المعدن من الملف يتغير تردد الدارة و يصدر صوت
[IMG][/IMG]
و هذه الدارة لم افهم كيفية عملها فالطرف 7 غير موصل بجهد التغذية عبر مقاومة مثل العادة اذن من اين سيشحن المكثف و ما لزوم التغذية العكسية من الخرج ؟ حسبت تردد الرنين للملف و المكثف و هو 1073 هرتز و عنده تكون ممانعتهما متساويه و الممانعة الكلية لدارة الملف و المكثف صفر لكن لم افهم فكرة عمل الدارة و فائدة المسار من الخرج للدخل و كون الطرف 7 غير موصل بالتغذية عبر مقاومة يعني كيف ستصل التغذية للمكثف c1 ليشحن هل عندما يتغير تردد الملف و المكثف يشكلان مسار شحن للمكثف c1 ؟ و لكنهما موصلان بطرف الخرج لا بطرف التغذية فكيف سياتيهما تيار قبل ان يصبح الخرج مرتفع ؟ و كيف سيصبح الخرج مرتفع قبل ان يشحن المكثف و يفرغ ؟ ام ان الدارة نفسها غير صحيحة و لا تنفع ؟ ارجو الاجابة من الاساتذة الاكارم

[مسلم11]

وعليكم السلام ورحمة الله وبركاته
الدارة الاولى غير فعالة كطارد للحشرات بل تنفع كسيرينة شرطة او اسعاف .
ولا تصدق ان الحشرات تكترث للصوت مهما كان تردده .
الدارة الثانية بهذا الشكل لا تعمل الا بعد دفعة صغير مثل مرش السيارة مثلا .
فالمكثفان اثناء شحنهما لاول مرة سيكون الجهد بينهما نصف التغذية ولن يكون كافي لان المؤقت يجب ان يكون الجهد عند طرف الشحن و القدح ثلثي التغذية فلو وضعت مقاومة عالية 1 ميغا مثلا بين اطراف المكثف C2 فانها ستعمل كمرش لاقلاع الدارة
بالنسبة للطرف 7 من المؤقت يمكنك ان تلغيه كليا وتزيل المقاومة R1 لان خرج المؤقت بهذه الوصلة سيكون high ياجميل .

[gh-b]

المشاركة الأصلية كتبت بواسطة مسلم11

وعليكم السلام ورحمة الله وبركاته
الدارة الاولى غير فعالة كطارد للحشرات بل تنفع كسيرينة شرطة او اسعاف .
ولا تصدق ان الحشرات تكترث للصوت مهما كان تردده .
الدارة الثانية بهذا الشكل لا تعمل الا بعد دفعة صغير مثل مرش السيارة مثلا .
فالمكثفان اثناء شحنهما لاول مرة سيكون الجهد بينهما نصف التغذية ولن يكون كافي لان المؤقت يجب ان يكون الجهد عند طرف الشحن و القدح ثلثي التغذية فلو وضعت مقاومة عالية 1 ميغا مثلا بين اطراف المكثف C2 فانها ستعمل كمرش لاقلاع الدارة
بالنسبة للطرف 7 من المؤقت يمكنك ان تلغيه كليا وتزيل المقاومة R1 لان خرج المؤقت بهذه الوصلة سيكون high ياجميل .

شكرا اخ مسلم في الواقع انا جربت الدارة الاولى بقيم اخرى لتعمل كصفارة شرطة و بتغيير المقاومات اعطت اصوات عديدة لكن لم اقتنع ان الترددات تؤثر على الحشرات لذلك سالت
يعني قبل تشغيل الدارة الثانية يجب ان اشحن المكثفات ؟ لكن بعد عملها لاول مرة سيتم تفريغهم فكيف سيشحنان مرة اخرى ؟ هل كل مرة يجب ان اعيد شحنهم ؟ هذا غير منطقي و اظن الدارة ليست جيدة و ما زلت لا افهم اين مسار شحن المكثف و اظنه غير موجود

[عبدالناصر خليفة]

رؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤعة سلمت يداك

[عبدالناصر خليفة]

رؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤؤعة سلمت يداك

[مسلم11]

لالا يا اخي gh
قلت لك ان خرج المؤقت بهذه الوصللة سيكون high اي عالي بمعنى آخر المؤقت سيغذي نفسه .
وانت لن تحتاج للتدخل بها ان وضعت مقاومة على طرفي المكثف كما اخبرتك لان المقاومة سترفع الجهد على طرف القدح و الشحن 2_6 اذي من خلالهما يتغير خرج المؤقت من high الى low وعندها سيفرغ المكثف شحنته من نفس طريق شحنه .
اهلا بك
لكن هذه الرسمة سيئة العمل كباحثة عن المعدن ولن تعمل كما يجب يوجد دارات اخرى افضل
