[walid nadim]

السلام عليكم
كيف يتم حساب مقاومة السفن سيجمنت في حالة multiplexing

[عريبى محمود]

اقتباس المشاركة الأصلية كتبت بواسطة walid nadim السلام عليكم كيف يتم حساب مقاومة السفن سيجمنت في حالة multiplexing

السلام عليكم ورحمة الله وبركاته
اخى الكريم

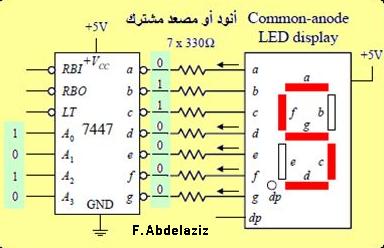

السفن سيجما عامة عبارة عن مجموعة من الليدات وعليه حساب مقاومة الليد ينطبق على حساب مقاومةالسفن سيجما .....
الطريقــــــــــة

فولت التغذية _ فولت الليد = فرق الفولت

فرق الفولت / قيمة تيار الليد الواحد بالامبير

نطبق بمثال عملى

تعمل دائرة تستخدم ليد على 12 فولت
نستخدم ليد يعمل على 2 فولت
استهلاك الليد من التيار 20 مللى امبير

12_2 = 10 فولت
10 فولت / 020. امبير = 500 اوم

وبما ان السفن سيجما يستخدم 8 ليدات اذن يتم استخدام 8 مقاومات 500 اوم لكل مدخل
وقبل حساب قيمة المقاومة يتم قراءة الداتا شيت لوحدة عرض السفن سيجما لمعرفة فولت وتيار تشغيلها

وهـــذه ليست الطريقة الوحيدة لحساب مقاومة الليد

.

[walid nadim]

اقتباس المشاركة الأصلية كتبت بواسطة عريبى محمود السلام عليكم ورحمة الله وبركاته اخى الكريم السفن سيجما عامة عبارة عن مجموعة من الليدات وعليه حساب مقاومة الليد ينطبق على حساب مقاومةالسفن سيجما ..... الطريقــــــــــة فولت التغذية _ فولت الليد = فرق الفولت فرق الفولت / قيمة تيار الليد الواحد بالامبير نطبق بمثال عملى تعمل دائرة تستخدم ليد على 12 فولت نستخدم ليد يعمل على 2 فولت استهلاك الليد من التيار 20 مللى امبير 12_2 = 10 فولت 10 فولت / 020. امبير = 500 اوم وبما ان السفن سيجما يستخدم 8 ليدات اذن يتم استخدام 8 مقاومات 500 اوم لكل مدخل وقبل حساب قيمة المقاومة يتم قراءة الداتا شيت لوحدة عرض السفن سيجما لمعرفة فولت وتيار تشغيلها وهـــذه ليست الطريقة الوحيدة لحساب مقاومة الليد .

هذا في حالة استعمال سفن سيجمنت واحد لكن في حالة ما اذا استعملنا اكثر من واحد بطريقة multiplexing لا يصلح هذا القانون لان الليدات في هاته الحالة ستكون ضعيفة لانها لا تأخذ تيار كافي

[منى حسين]

اقتباس المشاركة الأصلية كتبت بواسطة walid nadim هذا في حالة استعمال سفن سيجمنت واحد لكن في حالة ما اذا استعملنا اكثر من واحد بطريقة multiplexing لا يصلح هذا القانون لان الليدات في هاته الحالة ستكون ضعيفة لانها لا تأخذ تيار كافي

اليك هذا الرابط

https://www.qariya.info/vb/showthrea...=180028&page=3
