ربط كاشف اللهب Flame Sensor مع الاردوينو لبناء نظام إنذار حريق Fire Alarm System

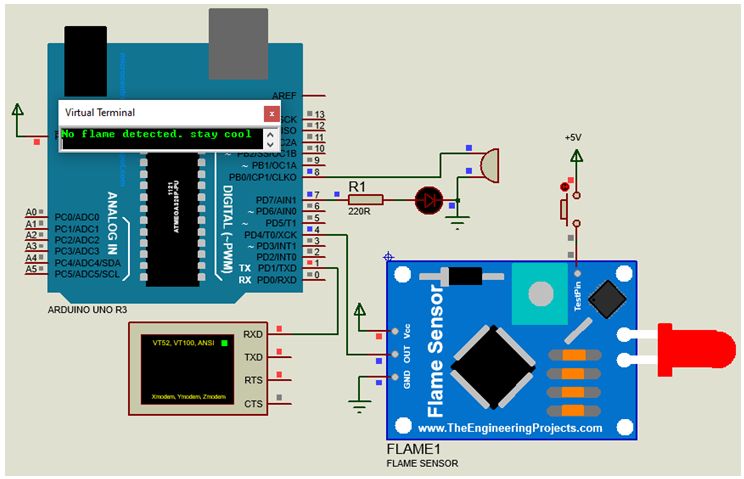

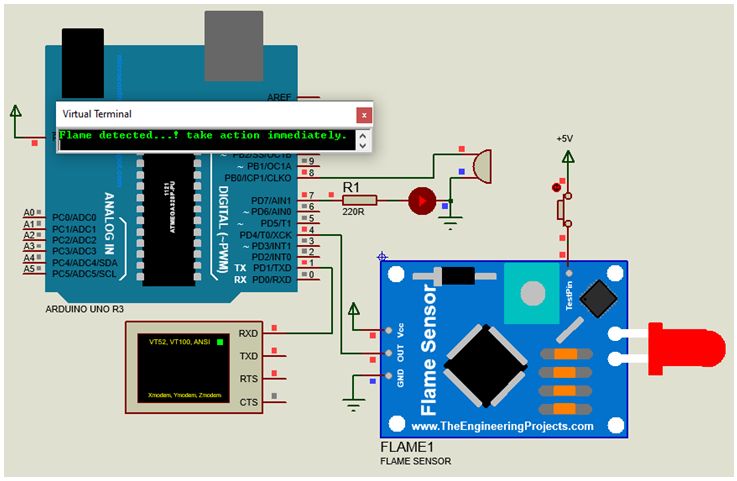

الدائرة الكهربية :








البرنامج :

int buzzer = 8;
int LED = 7;
int flame_sensor = 4;
int flame_detected;

void setup()
{
  Serial.begin(9600);
  pinMode(buzzer, OUTPUT);
  pinMode(LED, OUTPUT);
  pinMode(flame_sensor, INPUT);
}
void loop()
{
  flame_detected = digitalRead(flame_sensor);
  if (flame_detected == 1)
  {
    Serial.println("Flame detected...! take action immediately.");
    digitalWrite(buzzer, HIGH);
    digitalWrite(LED, HIGH);
    delay(200);
    digitalWrite(LED, LOW);
    delay(200);
  }
  else
  {
    Serial.println("No flame detected. stay cool");
    digitalWrite(buzzer, LOW);
    digitalWrite(LED, LOW);
  }
  delay(1000);
}

شرح البرنامج :

1- في مقدمة البرنامج تقوم بتعريف أطراف مستشعر اللهب ، و LED والجرس المرتبطين بالاردوينو Arduino. يتم توصيل مستشعر اللهب بالطرف الرقمي 4 من Arduino. الجرس متصل بالطرف الرقمي 8 من Arduino. يتم توصيل LED بالطرف الرقمي 7 من Arduino.
يستخدم المتغير "flame_detected" لتخزين القيمة الرقمية المقروءة من مستشعر اللهب. بناءً على هذه القيمة سنكتشف وجود اللهب.

int buzzer = 8 ;
int LED = 7 ;
int flame_sensor = 4 ;
int flame_detected ;

2- فى دالة الإعداد setup يتم تحديد حالة الأطراف الرقمية للاردوينو وتهيئة معدل البود Baud rate لمنفذ الاتصال التسلسلى لعرض حالة دائرة اكتشاف اللهب .

void setup()
{
  Serial.begin(9600) ;
  pinMode(buzzer, OUTPUT) ;
  pinMode(LED, OUTPUT) ;
  pinMode(flame_sensor, INPUT) ;
}

3- فى الدالة loop :
أ‌- فى السطر الأول يتم قراءة الخرج الرقمى من حساس اللهب وتخزينه قى المتغير flame_detected :

flame_detected = digitalRead(flame_sensor) ;

ب‌- بناء على القيمة المخزنة فى المتغير flame_detected ، علينا تشغيل إو إيقاف الصفارة والليد ، حيث يتم مقارنة هذه القيمة مع 0 أو 1 . إذا كانت تساوى 1 فهذا يشير إلى اكتشاف لهب ، وعلينا تشغيل الصفارة والليد وعرض رسالة على المنفذ التسلسلى . وإذا كانت بصفر ، فهذا يشير إلى عدم اكتشاف لهب ، وعلينا إيقاف الصفارة والليد . هذه العملية تتكرر كل ثانية للتعرف على وجود حريق أو لهب .

if (flame_detected == 1)
  {
    Serial.println("Flame detected...! take action immediately.");
    digitalWrite(buzzer, HIGH);
    digitalWrite(LED, HIGH);
    delay(200);
    digitalWrite(LED, LOW);
    delay(200);
  }
  else
  {
    Serial.println("No flame detected. stay cool");
    digitalWrite(buzzer, LOW);
    digitalWrite(LED, LOW);
  }
  delay(1000);
