سؤال عن hfe الترانسزتور

[محمد زكي معتز]

السلام عليكم .

لدي ترانسزتور TIP142T واريد تشغيله كمفتاح لتشغيل حمل يستهلك 120mA
بعد الرجوع الى الداتاشيت وجدت قيمتين للبيتا وكما في الصورة ادناه .



هنا اي قيمة اختار ؟
الـ 1000 ام الـ 500 ؟
ولماذا ؟

اريد فهم الآلية التي اختار من خلالها حتى استخدمها مع بقية الترانسزتورات ..

وشكرا جزيلا للجميع .

[مسلم11]

وعليكم السلام ورحمة الله
لافرق اخي ان كان حملك بتلك القيمة فالترانزستور سيعمل عند نسبة التضخيم ذات ١٠٠٠ مرة تلقائيا .
نسبة التضخيم او hfe هي استجابة تيار المجمع باعث الى نسبة تيار القاعدة بمعنى آخر كم يمرر الترانزستور تيار عبر المجمع مشع عند تيار قاععدة معين .
وبما ان حملك 120mA فيجب النظر الى اقل قيمة تيار لتشغيل الترانزستور عبر قاعدته .
وانصح بتغيير هذا الترانزستور الى الرقم BC337 OR BC547 لرخص ثمنه مقارنة مع الرققم TIP142.
تحياتي

[محمد زكي معتز]

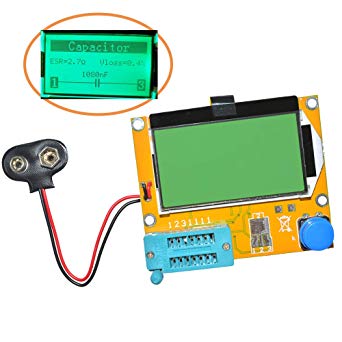

عند فحص الترانسزتور بجهاز LCR-T4 المرفقة صورته ادناه وجدت ان البيتا هي 40



وبكون الحمل يستهلك 120 ملي اذن مقاومة البيز ستكون :

120/40=3
3*5=15

23.3/15=1.5

اذن مقاومة البيز هي 1.5k

طبعا انا ضربت التيار في 5 حتى اضمن انه تشبع تماما .

السؤال هل يمكن الاعتماد على قياس جهاز lcr -t4 ؟

[مسلم11]

نعم اخي يمكن ان تعتمد على هذا الجهاز .
جيد جدا ماصنعت بالحساب
توكل على الله
