تردد المؤقت 555

[عصـــــام]

السلام عليكم
إذا أردت أن أتحكم بإنارة مصباح أو بمحرك -بغض النظر عن قيمة الديوتي سيكل التي تتحكم في الجهد المرسل إلى الحمل-
السؤال هو: هل يجب ضبط تردد المؤقت على 50هرتز تماما مثل ترددالمصدر الذي يتغذى منه الحمل أم ليس ضروريا لإنعزال الدارتين عن بعضهما ....شكرا جزيلا .

[Bahaa599599]

اخ عصام

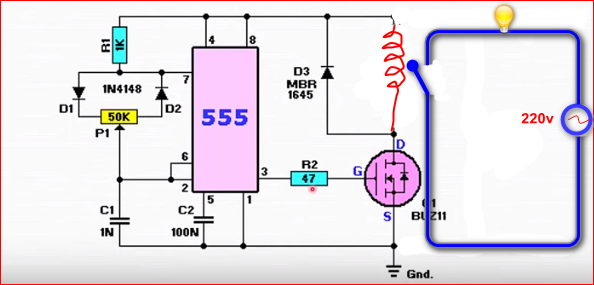

دائرة التحكم مفصولة (منعزلة) عن دائرة القدرة
وهنا يتم استخدام الموسفت كمفتاح لتشغيل الريليه
اي اننا لا نحتاج لتردد بل نحتاج الى نبضة تشغيل للموسفت فقط

[عصـــــام]

المشاركة الأصلية كتبت بواسطة Bahaa599599

اخ عصام
دائرة التحكم مفصولة (منعزلة) عن دائرة القدرة
وهنا يتم استخدام الموسفت كمفتاح لتشغيل الريليه
اي اننا لا نحتاج لتردد بل نحتاج الى نبضة تشغيل للموسفت فقط

شكرا جزيلا على الرد
السؤال مرة أخرى : هل يجب أن يكون تردد المؤقت الذي يخرج نبضات للموسفت له نفس تردد المصدر الذي يغذي الحمل أم لا ؟تحياتي.

[مسلم11]

السلام عليكم
كيف حال الشباب الطيبة 😊😊
نعم اخي عصام فكما اخبرك الاخ بهاء انه يمكن التحكم بزمن تشغيل الحمل عن طريق الدارة التي ارفقتها .
لكن هنا لن يستجيب الريليه للتردد ٥٠ هرتز لانه بطيئ الاستجابة واقصى تردد يمكن ان يستجيب له هو ٣٥ هرتز في الريليهات الخاصة بمداخل الاشارات .
بدارتك لا يجب تحديد تردد وانما وقت تشغيل وايقاف فقط فكثرة تذبذب الريليه هنا قد يعطب الحمل فيما لو كان حمل يعمل بعناصر الكترونية كدارات السبوتات مثلا .
تحياتي

[عصـــــام]

المشاركة الأصلية كتبت بواسطة مسلم11

السلام عليكم
كيف حال الشباب الطيبة 😊😊
نعم اخي عصام فكما اخبرك الاخ بهاء انه يمكن التحكم بزمن تشغيل الحمل عن طريق الدارة التي ارفقتها .
لكن هنا لن يستجيب الريليه للتردد ٥٠ هرتز لانه بطيئ الاستجابة واقصى تردد يمكن ان يستجيب له هو ٣٥ هرتز في الريليهات الخاصة بمداخل الاشارات .
بدارتك لا يجب تحديد تردد وانما وقت تشغيل وايقاف فقط فكثرة تذبذب الريليه هنا قد يعطب الحمل فيما لو كان حمل يعمل بعناصر الكترونية كدارات السبوتات مثلا .
تحياتي

السلام عليكم
وضحت الفكرة .
