ممكن مساعدة عندي ملتيمير فيه مقاومتين محروقتين

[أبو الحذيفة]

السلام عليكم اخواني الأعزاء

عندي جهاز ملتيميتر من نوع

vl9205 veron
حملت على منفذ ال200 مل امبير حمل عال فاحترقت المقاومتين 33 و 34



الجهاز الآن على قياس ال 200 مل يعطي (1) مفتوحة

و على ال 20A يتذبذب بالأرقام




اذا كان أحد من الإخوة يستطيع أن يفيدنا بقيم المقاومات مشكورا

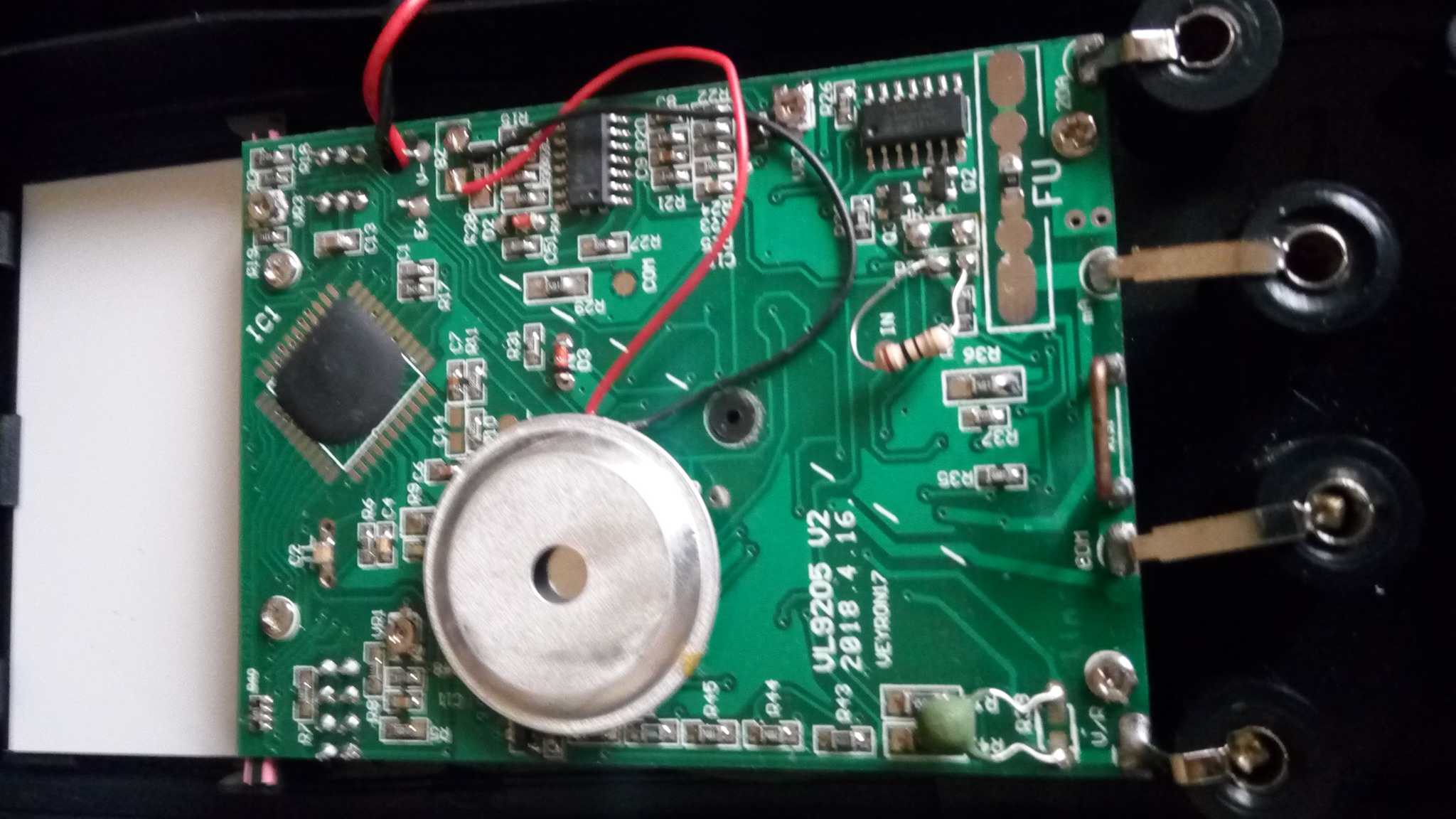

صورة الجهاز

[burai nuraldaem]

وعليكم السلام والرحمه
ارفع صوره للوحه الجهاز ومكان العطل
ولو صوره للمقاومات المحترقه

[أبو الحذيفة]

ابشر اخي الكريم

عند صورة المقاومة التي ركبتها 10 اوم

هنا كان مقاومة و بجانبها مقاومة موصولة معها كانت على التفرع واحدة كبيرة وواحدة صغيرة

عندما ركبت ال 10 اوم وجدت أن التيار يمر تماما من هذه المقاومة عند استخدام الملتيميتر على وضع 200ma و اذا الغيت هذه المقاومة و جدت أن الجهاز لم يعد مستقرا بالقياس حتى عند استخدام وضع 20A بعد تركيب ال10 اوم وجدت ان الجهاز استقر عند 0 و لكن عند القياس في وضع 200ma اجد انه يبدأ من 50 مل و عند او 10 مل تقريبا يقفز لل 160 مل و هكذا

[burai nuraldaem]

السلام عليكم اخي
بحثت عن هذا الطراز لكن هذا اقرب ما وجدته
R33= 220K
R34=110K

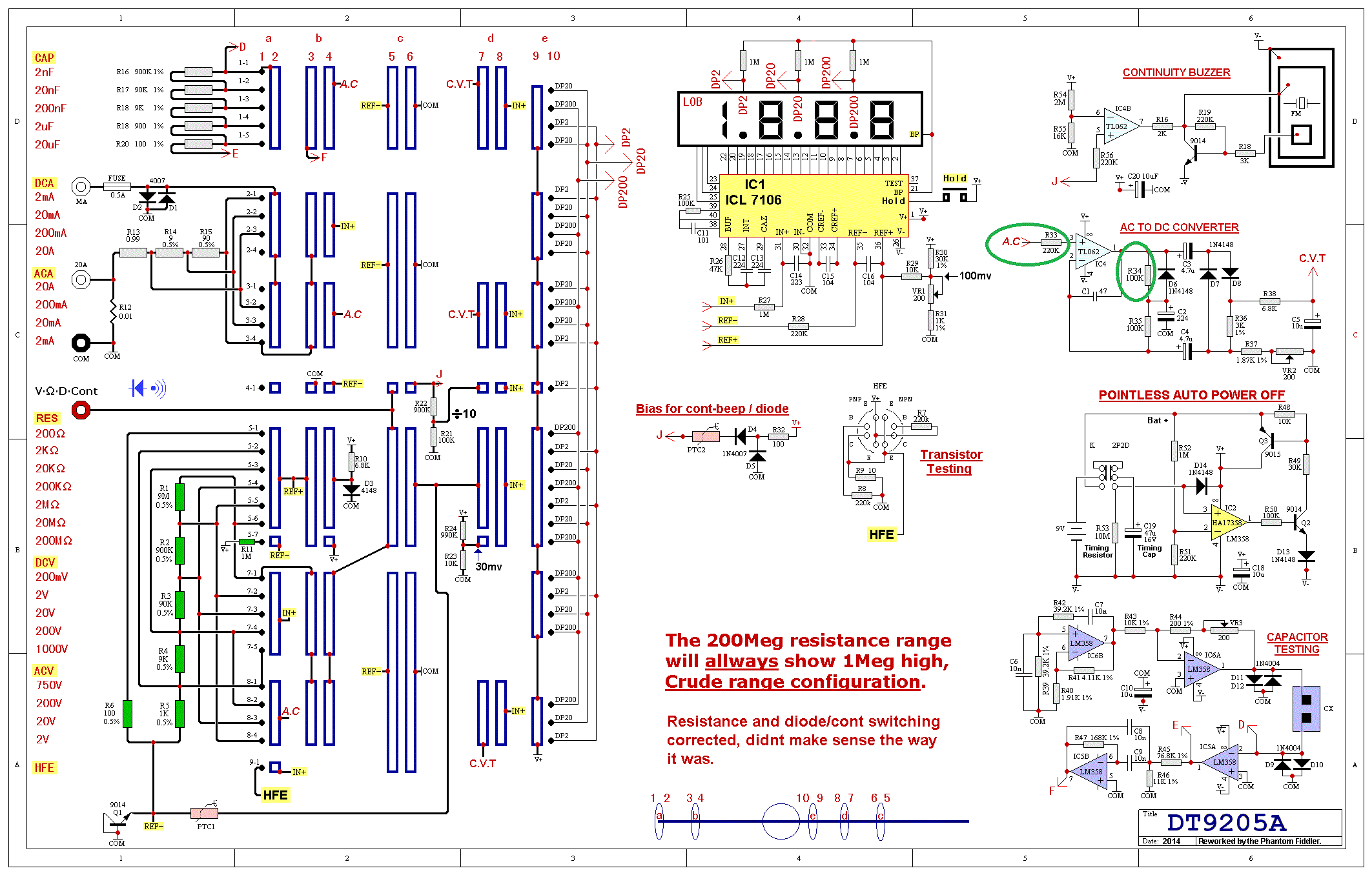

انظر الصور الاولي ادناه مكان الدائره الخضراء . المقاومات

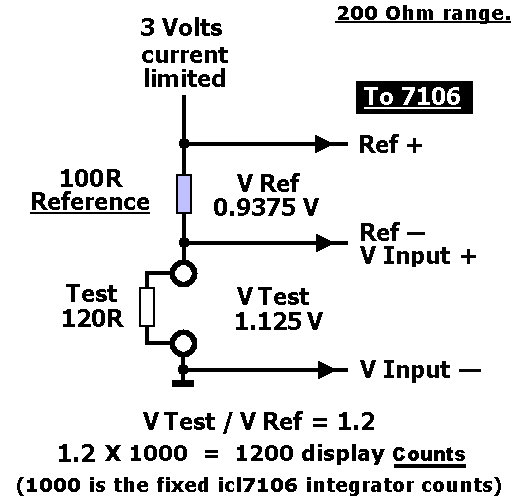

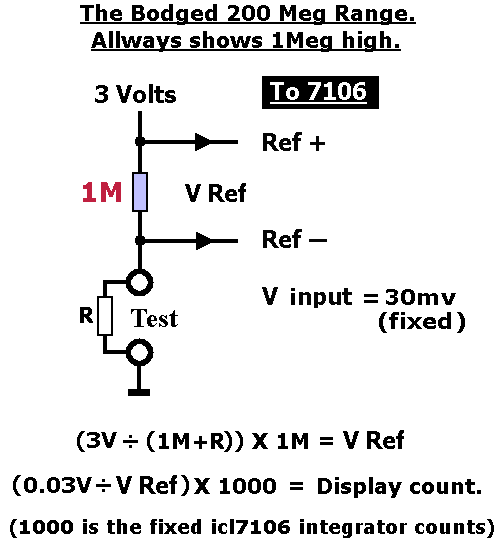

باقي الصور لباقي الدائره ان اردتها او ارادها احد الاخوه

[أبو الحذيفة]

بوركت الله يجزيك الخير

[burai nuraldaem]

انشاء الله تتوفق

[مسلم11]

السلام عليكم
عرض اكثر من رااااااااائع ماشاء الله .
شكرا لك اخي برعي هلى هذا والشكر موصول للاخ ابو حذيفة الذي استفز ملكات الاخ برعي واخرجها منه .
حياكم الله
حقيقة المخطط به وصلات او دارات مفيدة
شكرا لكم

[burai nuraldaem]

المشاركة الأصلية كتبت بواسطة مسلم11

السلام عليكم
عرض اكثر من رااااااااائع ماشاء الله .
شكرا لك اخي برعي هلى هذا والشكر موصول للاخ ابو حذيفة الذي استفز ملكات الاخ برعي واخرجها منه .
حياكم الله
حقيقة المخطط به وصلات او دارات مفيدة
شكرا لكم

وعليكم السلام والرحمه والبركات

لا شكر علي واجب اخي الحبيب

شكرا لك علي التشجيع اخي لم فعل سوي البحث والنقل
