دائرة تظهر اي من مصدري التيار هو المتصل

[majidye]

السلام عليكم إخواني المهندسين المحترمين
عندي مبنى يصل إليه خطان كهربائي من مصدرين مختلفين وعن طريق سكين يدوي يتم التحويل بين المصدرين ، فطلبي هو :
دائرة بسيطة تضيئ لمبتين ليد مثلا احمر واخضر موضوعة داخل المبنى ، فعندما يكون سحب التيار من المصدر رقم 1 ( أي ان المبنى متصل بالخط الكهربائي رقم 1 ) يضاء الليد الأحمر ، و عندما يكون سحب التيار من المصدر رقم 2 ( أي ان المبنى متصل بالخط الكهربائي رقم 2 ) يضاء الليد الأخضر .
الغرض من هذه الدائرة هو عدم الحاجة الى الخروج خارج المبنى معرفة - وفي وقت- أي من المصدرين متصل بالمبنى
وتقبلوا تحياتي واحترامي

[عبدالله حجازى]

السلام عليكم ورحمه الله

اخي يمكنك استخدام دائرة تحسس لسحب التيار

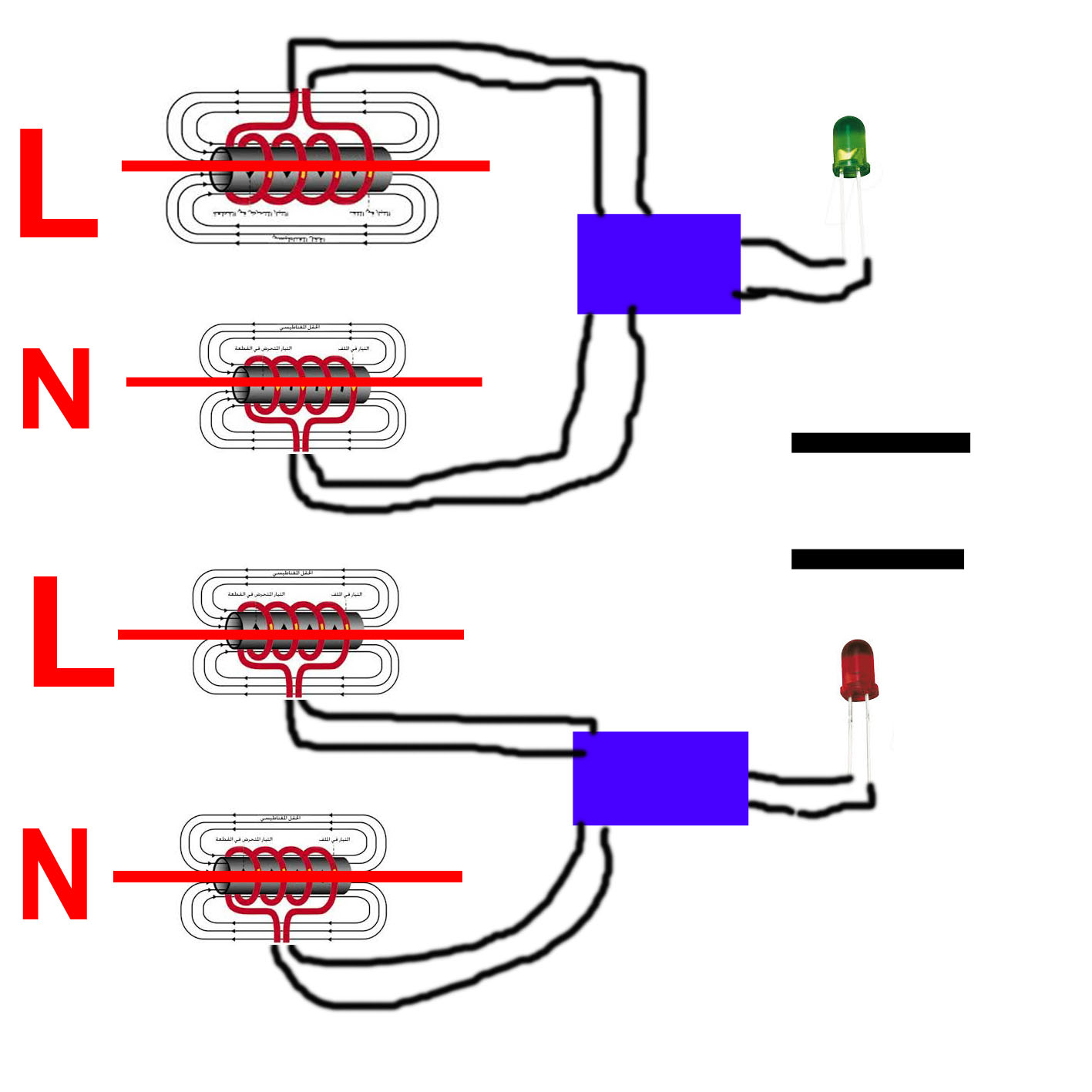

اليك صورة لتوضيح الفكرة




لاحظ في الصورة 4 خطوط بالون الاحمر وهم مصدرين للجهد وايضا تلاحظ ان تم وضع ملف علي كل طرف وهذا الملف ينشئ بداخلة تيار ويذداد هذا التيار عندما يكون هناك حمل يسحب من مصدر التيار هذا وهنا فكرة عمل الدائرة نأخذ التيار الناتج من الملف وندخله علي مكبر عمليات ونضع ليد بيان علي خرج مكبر العمليات

وهنا لم يضئ الليد الي تم سحب تيار من الاسلاك الخاصه به

وبالنسبه لتغذية دائرة مكبر العمليات تكون مع تغذيه العمارة

اسف لضيق الوقت ممكن احد الاخوه هنا تنفيذ هذه الفكرة او يكون هناك حل اخر

بالتوفيق

[zeid25]

عندي في المنزل مصدرين للتيار الكهربائي
احدهما للتيار العمومي وآخر لتيار مولد
كنت في السابق استخدم مفتاح سكين يدوي
ولكنني قمت في وقت لاحق بإستبداله بروليه تقوم بالنقل بشكل
اتوماتيكي بين المصدرين مع اعطاء افضلية لأحد المصدرين حسب الرغبة
بالطبع يمكن اضافة مصباح ليد يعمل على 220 فولت واستطاعة 1 واط
لأي من المصدرين حسب الرغبة

[majidye]

المشاركة الأصلية كتبت بواسطة عبدالله حجازى

السلام عليكم ورحمه الله

اخي يمكنك استخدام دائرة تحسس لسحب التيار


اليك صورة لتوضيح الفكرة




لاحظ في الصورة 4 خطوط بالون الاحمر وهم مصدرين للجهد وايضا تلاحظ ان تم وضع ملف علي كل طرف وهذا الملف ينشئ بداخلة تيار ويذداد هذا التيار عندما يكون هناك حمل يسحب من مصدر التيار هذا وهنا فكرة عمل الدائرة نأخذ التيار الناتج من الملف وندخله علي مكبر عمليات ونضع ليد بيان علي خرج مكبر العمليات

وهنا لم يضئ الليد الي تم سحب تيار من الاسلاك الخاصه به

وبالنسبه لتغذية دائرة مكبر العمليات تكون مع تغذيه العمارة

اسف لضيق الوقت ممكن احد الاخوه هنا تنفيذ هذه الفكرة او يكون هناك حل اخر

بالتوفيق

شكرا اخي عبدالله على معلومات وأتمنى ان تفيدنا بمعلومات عن هذا الملف ومواصفاته وكيف يتم تركيبه ،، وكذلك الاخوة الكرام أتمنى ان اتشرف بمقترحاتهم ومعلوماتهم وان كانت هناك أفكار أخرى أتمنى ان استفيد منها
ولكم خالص تحياتي

[ماجد عباس محمد]

الملف معروف باسم محول تيار Current Transformer و منه وحدات لتيارات أعلى من 200 أمبير
https://ram-e-shop.com/product/kit-cs-ac-5a/

و هذه المتكاملة LM2900-LM3900 ألرباعية أو LM359 الثنائية موجودة بالسوق المصرى وهذه دائرتها

لا حاجة لوضع حساس على خط الرجوع إذ يكفى خط الحى فقط ولذا الثنائية تكفى.

هذه الدائرة صباحا حيث لا إضاءة مستخدمة ستعمل على سحب الثلاجات فقط لذا ربما يكون الاداء متقطع و الأسهل و أقل كلفة استخام ميكرو سويتش و أحيانا يسمى Limit Switch كهذا
https://ram-e-shop.com/product/ms-2-wheel/
و له طرف عمومى توصله بالمصدر سواء بطارية 3:5 فزلت أو أدابتور و كل مخرج بمقاومة 220 أوم مع ليد
الوضع العادى يكون العمومى متصل بطرف مخرج و عند الضغط على الذراه بالبكرة يفصل و يتصل بالمخرج الآخر
بوضع عذا السويتش مع السكين التى تحول المصادر بحيث تضغط على الذراع فى وضع من الوضعين يمكنك معرفه أيها المصدر حتى لو التيار منقطوع (باستخدام بطارية)
