طلب دائره لتشغيل ريليهات

وائل اليكترونك · 23-10-2019, 12:05 AM

السلام عليكم مهندسينا الكرام لو تكرمتم انا محتاج دائره لتشغيل ريليهات زى الى فى الصوره بس نضغط على البرست تشتغل ضغطه كمان تفصل فهل ممكن انا عملتهم بس على فتاح عادى ارجو الافاده تحياتى ووفقكم الله

ماجد عباس محمد · 23-10-2019, 08:32 AM

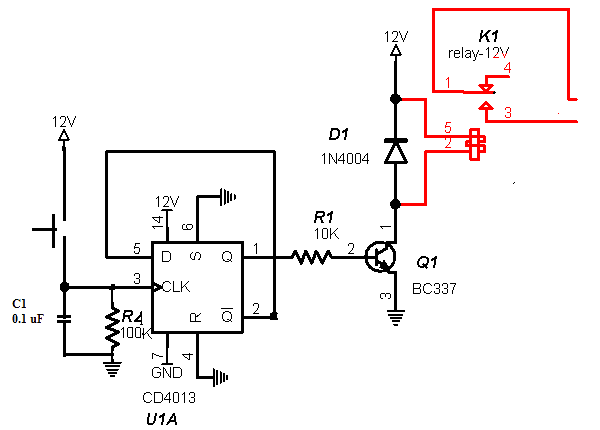

هذه هى

الجزء بالأحمر هو أحد الريلايات فى الصورة و المتكامبة يمكنها تشغيل 2 ريلاى مع 2 سويتش برس

وائل اليكترونك · 23-10-2019, 04:25 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

هذه هى

الجزء بالأحمر هو أحد الريلايات فى الصورة و المتكامبة يمكنها تشغيل 2 ريلاى مع 2 سويتش برس

هيا الدائره دى

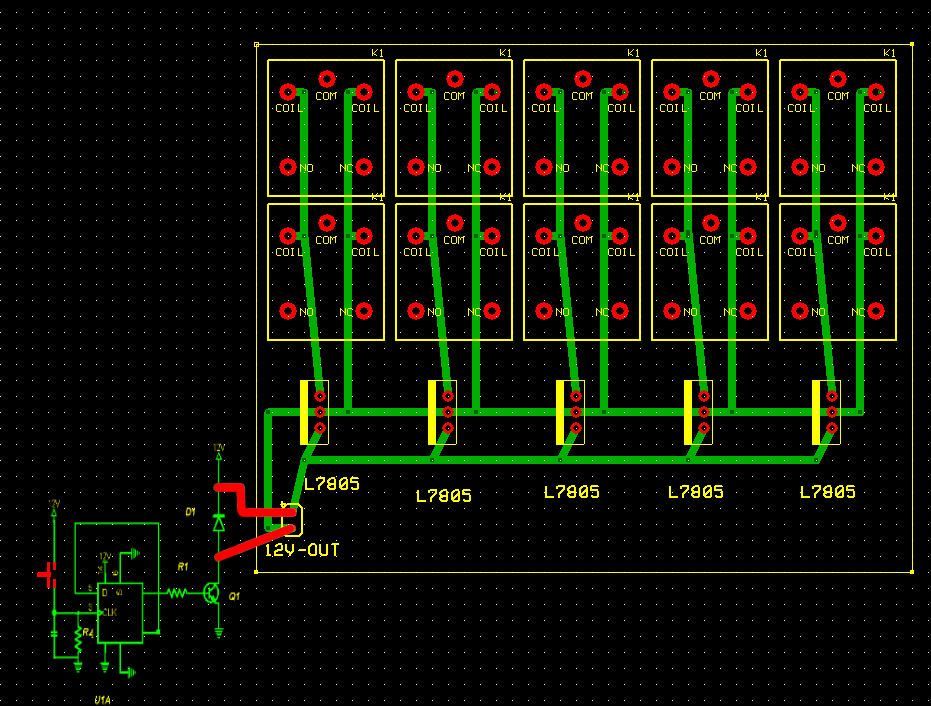

مينفعش تتحكم بال 10 ريلاى ببرس واحد ....مع العلم ان الريليهات الى عندى 5 فولت فقط..انا بفكر اخد الخرج بتاع الريلاى ال 12 واوصلو على 5 محول فولت 7805 وكل 1 يدى 2 ريلاى وبكده يبقى خرج واحد يشغلهم مع بعض فى وقت واحد فهل ممكن مثل الصوره بالاسفل . تحياتى لحضرتك والف شكر على تعبك معايا وفقك الله

ماجد عباس محمد · 23-10-2019, 06:16 PM

الدائرة تعمل على 5 فولت بدون تعديل و الترانزستور يتحمل الريلايات معا بتغيير المقاومة R1 لتكون 1 ك بدلا من 10 ك
ببرس واحد تشغيل الكل و التالي فصل الكل

وائل اليكترونك · 24-10-2019, 01:47 AM

اقتباس:

المشاركة الأصلية كتبت بواسطة ماجد عباس محمد

الدائرة تعمل على 5 فولت بدون تعديل و الترانزستور يتحمل الريلايات معا بتغيير المقاومة R1 لتكون 1 ك بدلا من 10 ك
ببرس واحد تشغيل الكل و التالي فصل الكل

تحياتى لكرم اخلاقك باش مهندس والف شكر وفقك الله والى الامام دائما
