ما هي اسباب سخونة ترانزيستورات الباور في دوائر الصوت

[emadhed]

السلام عليكم
عندي مكبر صوت هندي من النوع الي دايرة الصوت بتبقي مربوطة مع ترانسفورمر لخرج الصوت

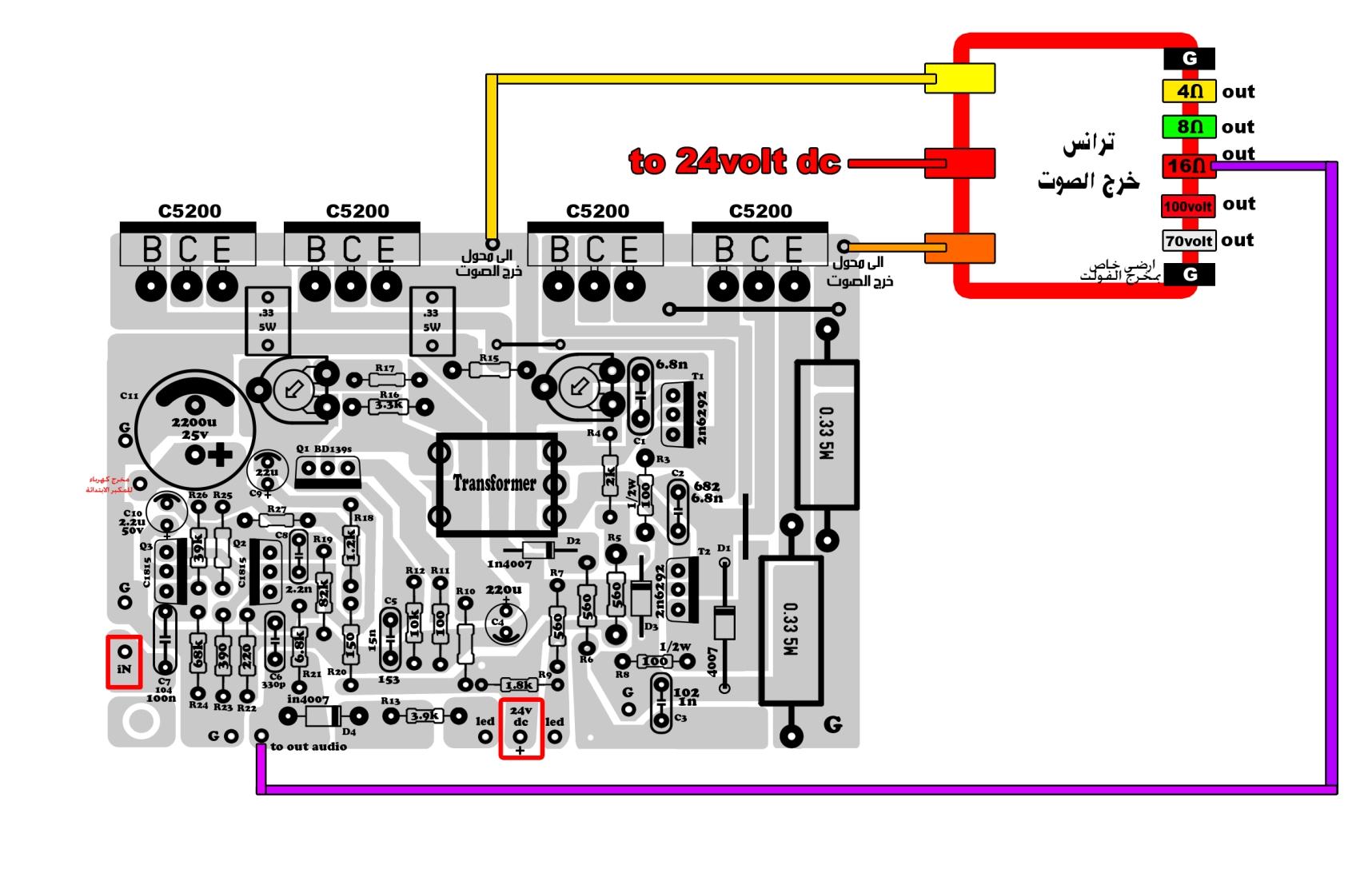

انا رسمت الدايرة كما هي مع تعديل بسيط لسهولة الصيانه و هي استبدلت ترانزيستورات الباور ب الترانزيستور الشهير 2sc5200

الدايرة شغاله كويس جدا لكن ف خلال دقيقتين الترانزيستورات الباور بتبقي مولعه نار

فهل ده بسبب تغيرهم ب C5200 و لا هناك سبب تاني.؟


و لكم جزيل الشكر



https://www2.0zz0.com/2019/09/30/22/965265274.jpg

رابط الصورة

https://www12.0zz0.com/2019/09/30/22/294364204.jpg

[ماجد عباس محمد]

أخى الكريم
لم تذكر أرقام الترانزيستورات الأصلية و لم تم تغييرها هل كانت تالفة و كانت قصر؟
هل اختبرت باقى الترانزيستورات كلها سليمة؟؟
هل تضع سيليكون بين الترانزيستورات و المبرد؟؟
يمكنك وضع الآفو على أعلى تيار و غالبا يكون 20 أمبير مستمر و قيس التيار المسحوب دون وجود إشارة أو صوت و طبعا السماعات متصلة بالمخرج المناسب و ملاحظة هل هناك أى صوت صادر منها رغم عدم وجود أى صود داخل للمكبر؟؟

[emadhed]

2n3773 الترانزيستور الاصلي

[emadhed]

و كانت تالفه فاستبدلتها لسهولة الصيانه خاصة ان خصائص الاتنين قريبين من بعض

[emadhed]

باقي الترانزيستورات سليمه و انا راجعتها كلها و ترانزيستور الباور عليه سليكون

[ماجد عباس محمد]

حسنا أخى الكريم
لم تذكر لى التيار بدون صوت ونسيت أن اسأل عن الحمل (السماعات) كم أوم و متصلة بالمخرج المناسب أم لا.

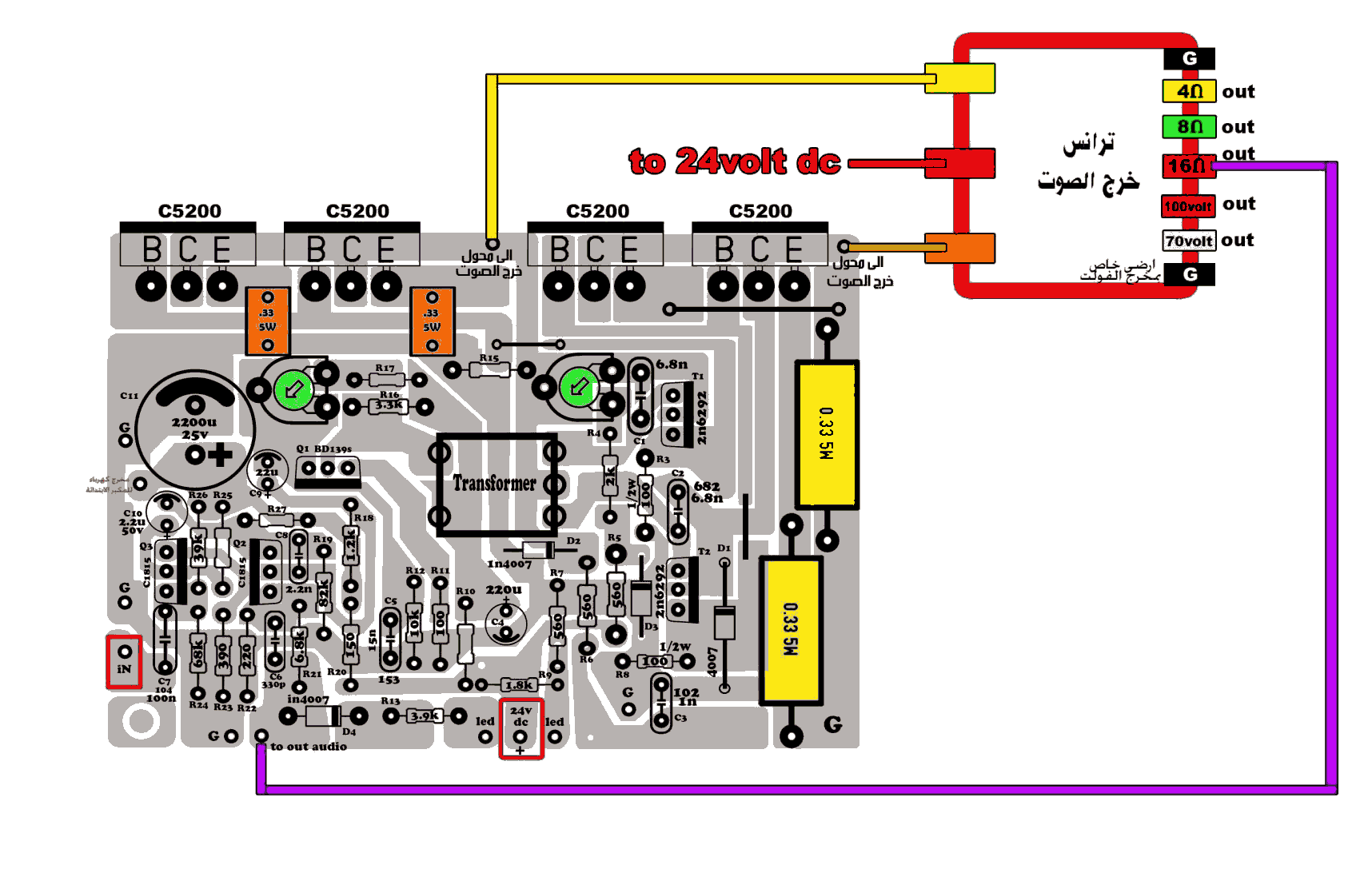

يمكنك بدلا من القياس السابق للتيار أن تقيس الفولت على المقاومات ذات القدرة العالية 5 وات باللون الأصفر و البرتقالى

أسهل طريقة وضع سالب الآفو على الطرف G أسفل يمين الصورة ثم تقيس الفولت على الأطراف العليا للمقاومات الأربع و المفترض أن يكون متساوى و يمكنك حساب التيار بسهولة
لو كان التيار بدون صوت قيمته عاليه أو غير متساوى على الجانب الأصفر مع البرتقالى يمكنك بحرص شديد تعديل مقاومتى الضبط باللون الأخضر و أيضا مع صوت خفيض جدا لتراقب هل يتسبب فى تشويه
عند تعديل المقاومتين باللون الأخضر حاول أن تبقى فى الثلث الأوسط و تجنب الجانبين

سؤال أخير
هل الترانزيستورات تسخن دون المبرد أم يسخنا معا؟

[مسلم11]

المشاركة الأصلية كتبت بواسطة emadhed

باقي الترانزيستورات سليمه و انا راجعتها كلها و ترانزيستور الباور عليه سليكون

يارجل هذا الترانزستور c5200 دبابة مدرعة بلدوزر ....
قبل كل شيء افحص خطوط المحول
الدخل الموصلة مع الترانزستورات
والخرج الموصلة مع السماعات واخبرني بالنتائج

[emadhed]

الترنزيسور بيسخن مع المبرد بشكل فوري

الاستاذ مسلم11 الترانزيستورين تقريبا مافيش فرق بينهم غير في معامل التكبير hfe القديم 15 و الي حطيته 50


اقرا معي
Type Designator: 2SC5200

Material of Transistor: Si

Polarity: NPN

Maximum Collector Power Dissipation (Pc): 150 W

Maximum Collector-Base Voltage |Vcb|: 250 V

Maximum Collector-Emitter Voltage |Vce|: 250 V

Maximum Emitter-Base Voltage |Veb|: 5 V

Maximum Collector Current |Ic max|: 17 A

Forward Current Transfer Ratio (hFE), MIN: 55

Noise Figure, dB: -

Package: TO264
