[miloud dz]

4 Channel Lights Show LED Controller Chaser
السلام عليكم ورحمة الله
اخوتي اود منكم ملف البروتيس لهذا المخطط (الدارة)
ان كان بالامكان



وهل يمكنني إضافة 2 LED لكي يصبح المجموع 6
على نفس PIC 12F682

[miloud dz]

هل من مساعدة بارك الله فيكم

[ماجد عباس محمد]

أخى
لكى يمكن أن يساعدك الإخوة رجاء تحديد أرقام الموسفيت المستخدم
بالنسبة لإضافة 2 ليد فيجب أن تحدد وظيفة كل منهما أما لو تقصد 2 مخرج كاملين شاملين 2 ترانزيستور أيضا فلا يوجد على الميكرو أطراف لذلك

[miloud dz]

ارقام الموسفات المستخدمة IRLZ44N
اقصد بإضافة ال2 LED
هل يمكنني بعد برمجة الPIC استغلال كل مخارجه ماعد vdd و VSS طبعا
**********************

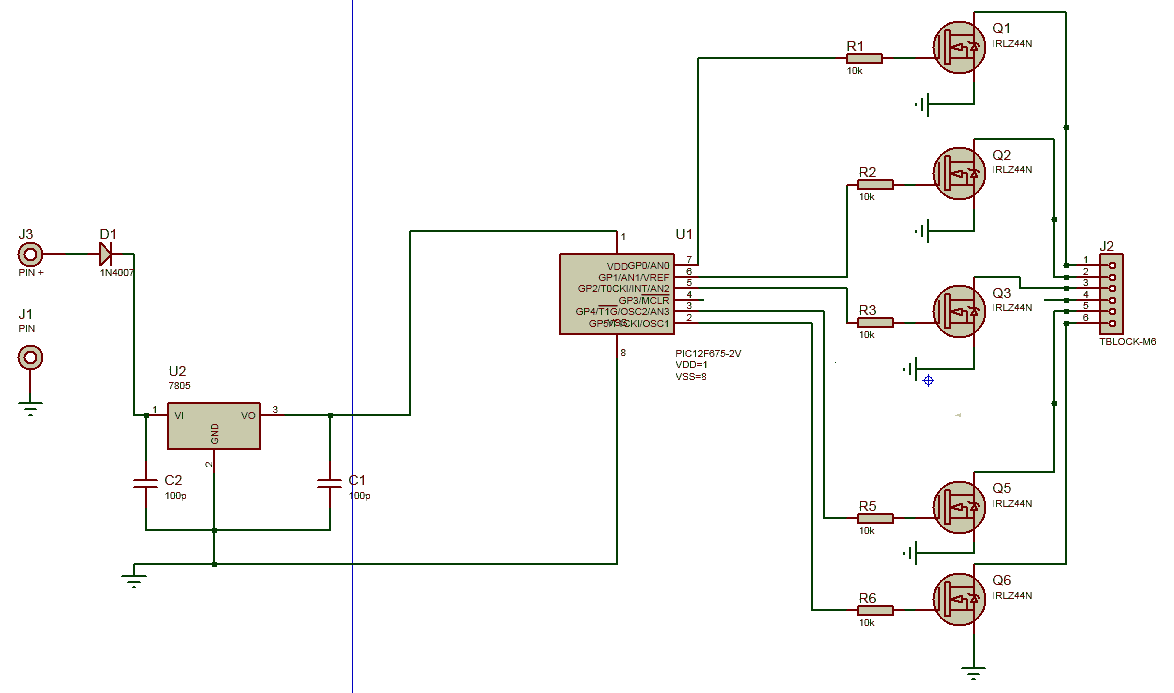

مثال على المخطط الذي أريده :

[ماجد عباس محمد]

نعم يمكنك بهذه الطريقة استخدام الأطراف الخمسه كمخارج و ستلغي ما كان علي الطرفين فى الدائرة الأولى

[miloud dz]

ارجو منك مراجعة الدارة ان كان بها اي اخطاء لأني مبتدء في المجال
اريد الاتصال بك ان كان بالامكان لدي بعض الاسئلة يا ليت لو ترسل لي ايميلك او اي وسيلة اتصال بك وبارك الله فيك

[ماجد عباس محمد]

معذرة بمراجعة الداتاشيت للميكرو وجدت أن الطرف رقم 4 لا يقبل أن يكون خرجا و يمكن أن يكون دخول فقط لذا صححت مداخلتى السابقة
و بهذا يكون الميكرو يتعامل مع 5 فقط
فيما عدا هذا فالدائرة تمام

[miloud dz]

السلام عليكم
اخي ادا ممكن اريد كود سورس وملف HEX
https://www.youtube.com/watch?v=jF3BDCsI_HU
لمثل هذا المشروع الذي في الفديو اشعال 5 لدات
